Globalne ustawienia wymiarowania betonu zdefiniowane w rozdziale Ustawienia wymiarowania betonu mają zastosowanie do wszystkich powierzchni i prętów wykonanych z betonu. W związku z tym nie jest wymagane aktywowanie obliczeń podciągu i słupa osobno: 'Projektowanie betonu' jest już aktywne (patrz Aktywacja modułu dodatkowego 'Projektowanie betonu' obraz).
Do wymiarowania betonu jako standard zdefiniowano 'EN 1992' (patrz Wybór obrazu normy i załącznika krajowego ). Sytuacja obliczeniowa SGN 'DS5' oparta na wynikach analizy geometrycznie liniowej obowiązuje również dla elementów prętowych (patrz DS5 z ustawieniami projektowania betonu image).
Obliczanie stanu granicznego użytkowalności zostało wyłączone dla wszystkich obiektów betonowych (patrz Dezaktywować 'Serwisowalność' Design image), ponieważ nie zostaną one omówione w tym ćwiczeniu.
Wymiarowanie prętów betonowych
Wszystkie pręty zostały dezaktywowane podczas wymiarowania betonu, dzięki czemu można było bezbłędnie przeanalizować powierzchnie związane z niezdefiniowanymi ustawieniami prętów (patrz Wybór typów obiektów dla obrazu Design ). Aby teraz umożliwić wymiarowanie prętów, należy wybrać kategorię Dane wejściowe z listy w tabelach 'Wymiarowanie' (1).
Przejdź do tabeli Obiekty do zaprojektowania (2). Następnie zaznacz pole wyboru Zaprojektuj wszystkie w polu 'Pręty' (3). Pytanie o usunięcie wyników wymiarowania betonu należy potwierdzić przyciskiem Tak.
Kolumna prętów 'Do wymiarowania' jest nadal pusta, ponieważ parametry nie zostały jeszcze zdefiniowane. Później w kolumnie 'Nieważne/Dezaktywowane' będą wyświetlane tylko numery prętów stalowych, które zostały automatycznie wyłączone podczas wymiarowania (patrz Uruchamianie obrazu Design ).
Konfiguracja obliczeniowa dla prętów
Do wymiarowania powierzchni zdefiniowano dwie konfiguracje obliczeniowe (patrz Ostateczna konfiguracja dla obrazu Ściany ).

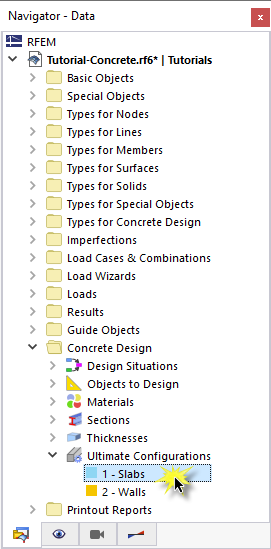

Ustaw Nawigator - Dane, klikając zakładkę

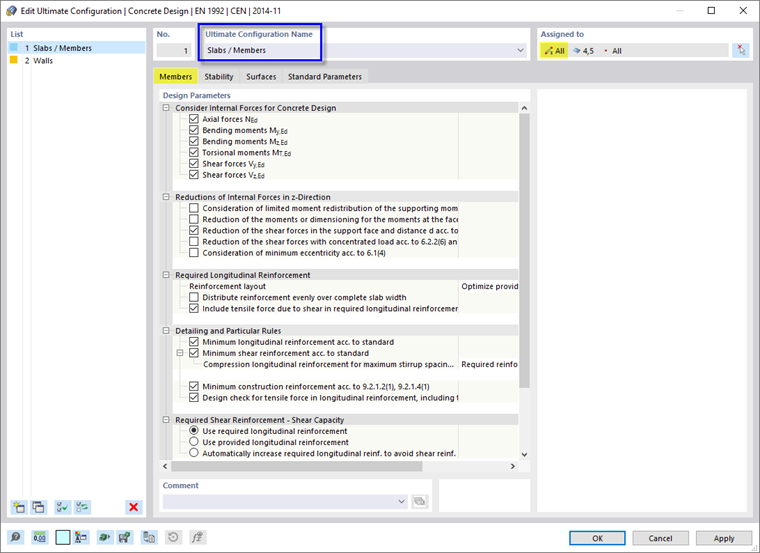

. Następnie kliknij dwukrotnie element 1 - Płyty z kategorii 'Konfiguracje ostateczne' w folderze 'Projektowanie betonu'. W oknie dialogowym 'Edytuj konfigurację ostateczną' pojawia się nowa zakładka Pręty.
Pole 'Przypisane do' pokazuje, że ta sytuacja obliczeniowa dotyczy wszystkich prętów. Dlatego należy dodać /Pręty w obszarze 'Nazwa konfiguracji ostatecznej'. Nie jest wymagane rozróżnianie ustawień dla żebra i słupa. Domyślne ustawienia są odpowiednie dla obu.
Zamknij okno dialogowe, klikając przycisk OK.
