Le impostazioni globali per la verifica del calcestruzzo come definito nel capitolo Impostazioni per la verifica del calcestruzzo si applicano a tutte le superfici e le aste in calcestruzzo. Pertanto, non è necessario attivare separatamente la verifica della trave emergente e della colonna: La 'Verifica calcestruzzo' è già abilitata (consultare Attivazione dell'add-on Verifica calcestruzzo immagine).
Per la verifica del calcestruzzo, 'EN 1992' è stata definita come norma (vedi Selezione dell'immagine dell'Appendice nr. normativa e nazionale ). La situazione di progetto SLU 'DS5' basata sui risultati di un'analisi geometricamente lineare è valida anche per gli elementi aste (vedere DS5 con impostazioni verifica calcestruzzo immagine).
La verifica allo stato limite di esercizio è stata disabilitata per tutti gli oggetti in calcestruzzo (vedere Disattivando 'Esercizio' Design ) poiché non devono essere trattati in questo tutorial.
Verifica di aste

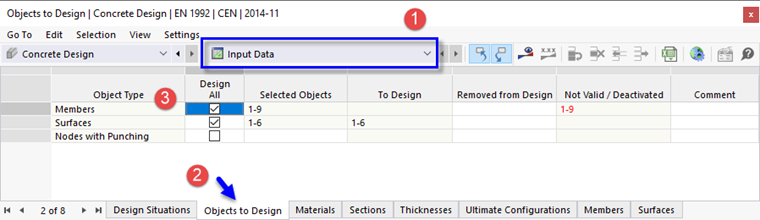

Tutte le aste sono state disattivate per la verifica del calcestruzzo in modo che le superfici potessero essere analizzate senza errori relativi alle impostazioni indefinite delle aste (vedere Selezione dei tipi di oggetti per l'immagine verifica ). Per abilitare ora la verifica delle aste, selezionare la categoria Dati di input dall'elenco nelle tabelle 'Verifica calcestruzzo' (1).
Vai alla tabella Oggetti da verificare (2). Quindi selezionare la casella di controllo Verifica tutto in 'Aste' (3). Cliccare Sì per confermare la domanda se i risultati della verifica calcestruzzo devono essere eliminati.
La colonna delle aste 'Da verificare' è ancora vuota poiché i parametri non sono ancora definiti. Successivamente, la colonna 'Non valido/Disattivato' mostrerà solo i numeri delle aste in acciaio che sono disabilitate automaticamente per il progetto (consultare Progetto iniziale).
Configurazione di progetto per le aste
Sono state definite due configurazioni di progetto per la progettazione delle superfici (vedere Configurazione ultima per pareti immagine).

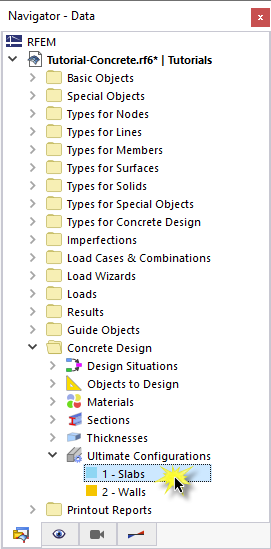

Per impostare il navigatore - Dati, fare clic sulla scheda

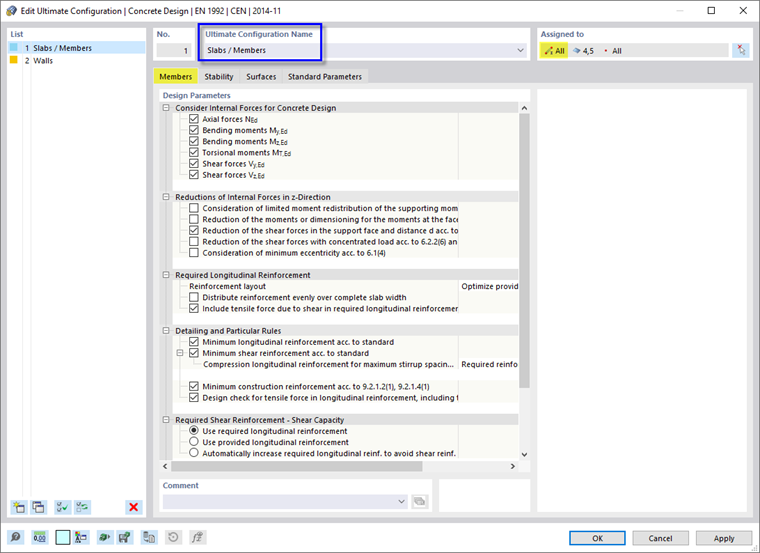

. Quindi, fare doppio clic sulla voce 1 - Lastre della categoria 'Configurazioni ultime' nella cartella 'Verifica calcestruzzo'. Nella finestra di dialogo 'Modifica configurazione ultima', viene visualizzata la nuova scheda Aste.
L'area 'Assegna a' mostra che tutte le aste sono gestite in questa situazione di progetto. Pertanto, aggiungere / Aste nell'area 'Nome ultimo della configurazione'. Non è necessario distinguere tra le impostazioni per le nervature e le colonne. Le impostazioni predefinite sono adatte per entrambi.
Chiudere la finestra di dialogo facendo clic su OK.
