Configurazioni di verifica

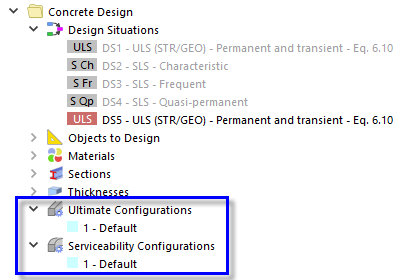

Nella cartella 'Verifica calcestruzzo' del navigatore, sono preimpostate due configurazioni per i progetti allo stato limite ultimo e allo stato limite di esercizio.

capacità portante

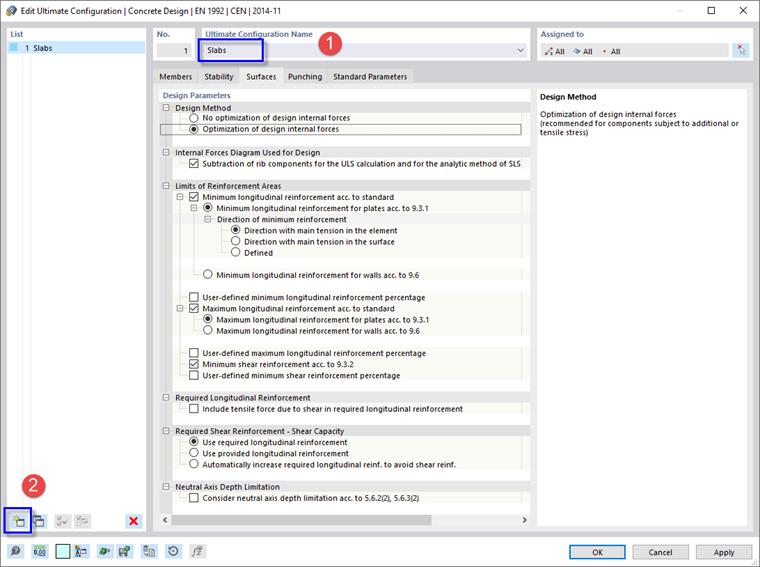

Fare doppio clic sulla voce 1 - Predefinito della categoria 'Configurazioni ultime'. Nella finestra di dialogo 'Modifica configurazione ultima', selezionare la scheda Superfici.

Inserire Solette nella casella 'Nome configurazione finale' (1). Per questa configurazione, lOttimizzazione delle forze interne di progetto' nell'area 'Metodo di progetto' eliminerà le forze di progetto negative per l'armatura a trazione che potrebbero sorgere a causa di angoli sfavorevoli del puntone. Allo stesso modo, lArmatura longitudinale minima per piastre sec. l'opzione 9.3.1' nell'albero 'Limiti delle aree di armatura' è applicabile per la verifica della soletta.

Fare clic sul pulsante Nuovo nell'angolo in basso a sinistra per creare una nuova configurazione ultima (2).

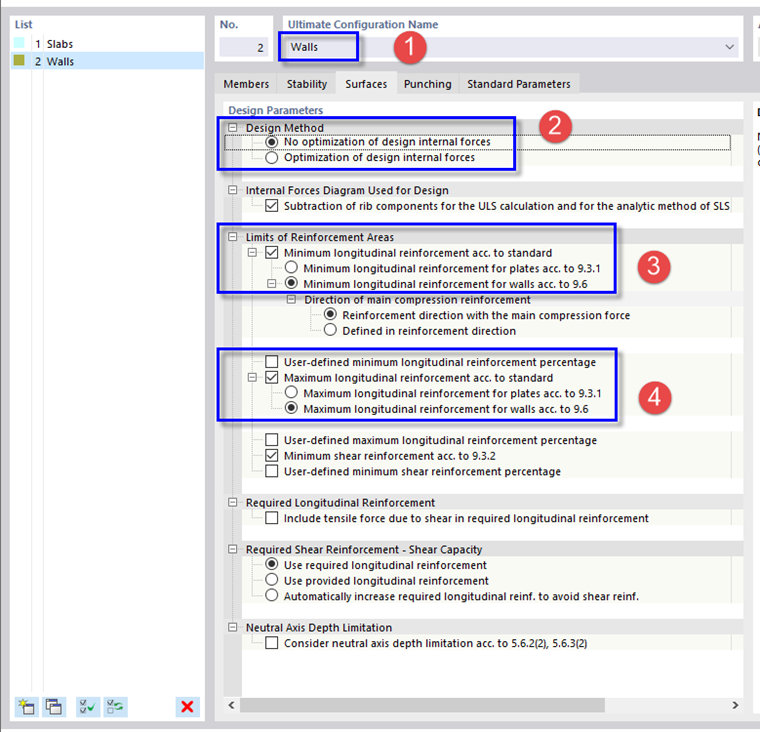

Rinomina la nuova configurazione in Pareti (1). Nell'area 'Metodo di verifica', selezionare l'opzione Nessuna ottimizzazione delle forze interne di progetto , che deve essere preferita per gli elementi compressi (2).

Nell'albero 'Limiti delle aree di armatura', selezionare l' armatura longitudinale minima per pareti sec. alla 9.6 opzione (3). Allo stesso modo, impostare l' armatura longitudinale massima per pareti sec. a 9.6 (4).

Infine, fare clic su OK per chiudere la finestra di dialogo.

Stato limite di esercizio

Per la verifica del calcestruzzo delle superfici e delle aste, sarebbe anche necessario esaminare lo stato limite di esercizio in modo che le larghezze delle tensioni e delle fessure siano mantenute entro i limiti. Soprattutto, le situazioni di progetto caratteristiche e quasi permanenti richiedono attenzione. Tuttavia, non devono essere trattati in questo tutorial, poiché andrebbe oltre lo scopo di un'introduzione di base.

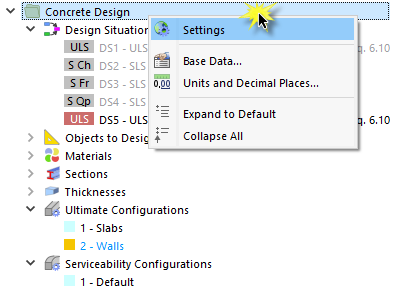

Per disabilitare la verifica SLE, fare clic con il pulsante destro del mouse sulla cartella 'Verifica calcestruzzo' nel navigatore. Quindi selezionare Impostazioni nel menu di scelta rapida.

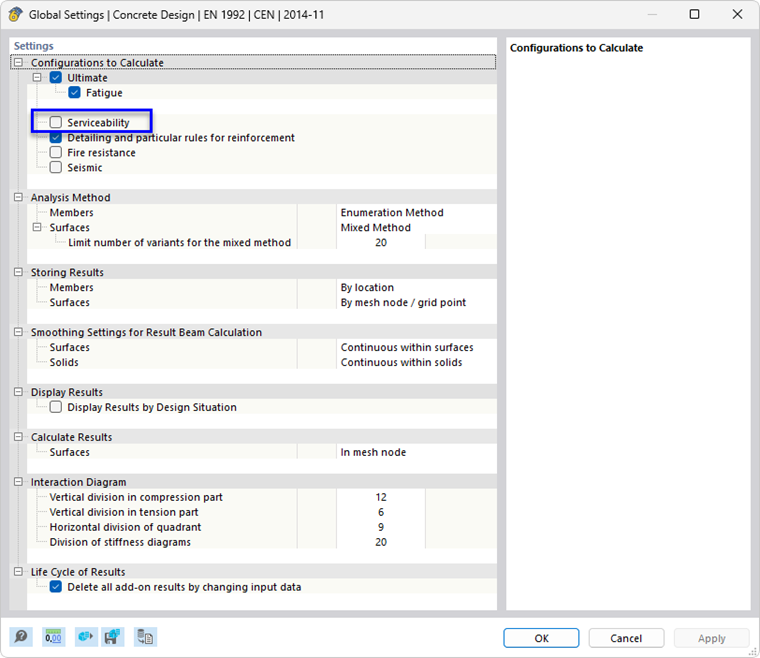

Nella finestra di dialogo 'Impostazioni globali', deselezionare la casella di controllo Stato di esercizio nelle impostazioni 'Configurazioni da calcolare'.

Fare clic su OK. La categoria 'Configurazioni di esercizio' nella cartella 'Verifica calcestruzzo' (vedere l'immagine Configurazioni predefinite per la verifica SLU e SLE) non è più disponibile.

Informazione

Le impostazioni globali si applicano alla verifica del calcestruzzo sia delle superfici che delle aste.
