Dans le dossier « Vérification du béton » du navigateur, deux configurations sont prédéfinies pour les vérifications à l'état limite ultime et à l'état limite de service.
État limite ultime

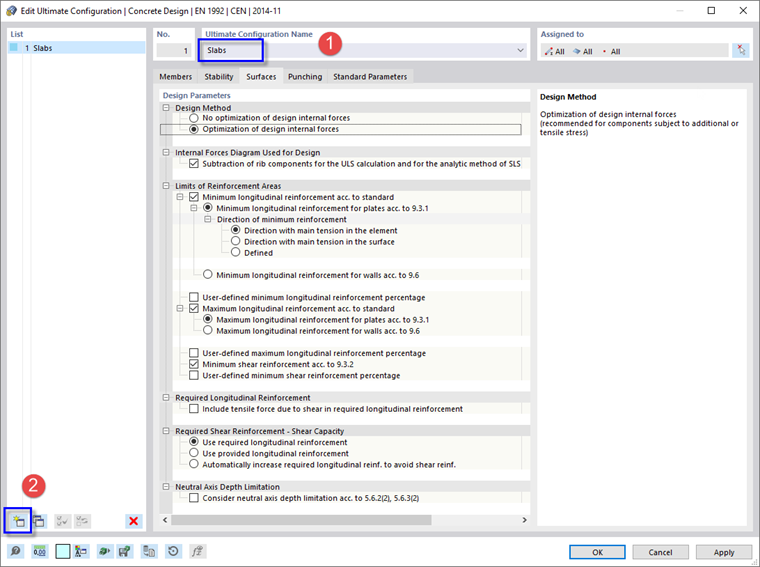

Double-cliquez sur l'élément 1 - Par défaut de la catégorie « Configurations pour l'ELU ». Dans la boîte de dialogue « Modifier la configuration pour l'ELU », sélectionnez l'onglet Surfaces.
Entrez Dalles dans le champ « Nom de la configuration pour l'ELU » (1). Pour cette configuration, l'« Optimisation des efforts internes de calcul » dans la zone « Méthode de calcul » éliminera tous les efforts de calcul négatifs pour les armatures de traction qui pourraient survenir en raison d'angles défavorables entre les bielles. De la même manière, l'option « Armatures longitudinales minimales pour les dalles selon 9.3.1 » de l'arborescence « Limites des aires d'armatures » s'applique à la vérification des dalles.
Cliquez sur le bouton
dans le coin inférieur gauche pour créer une nouvelle configuration pour l'ELU (2).

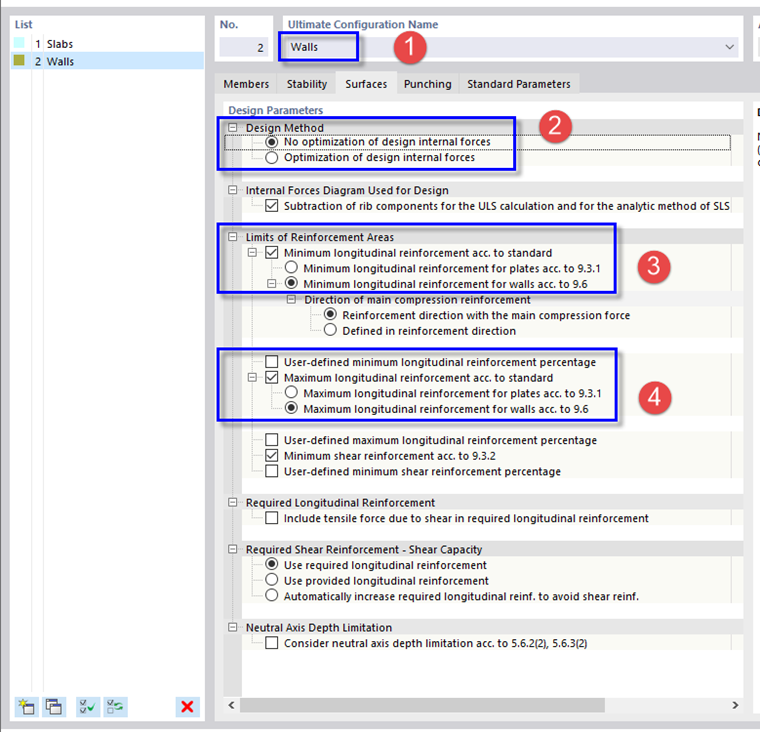

Renommez la nouvelle configuration en Voiles (1). Dans la zone « Méthode de calcul », sélectionnez l'option Aucune optimisation des efforts internes de calcul qui est à privilégier pour les éléments comprimés (2).
Dans l'arborescence « Limites des aires d'armatures », sélectionnez l'option « Armatures longitudinales minimales pour les voiles selon 9.6 » (3). De la même manière, cochez la case Armatures longitudinales maximales pour les voiles selon 9.6 (4).
Cliquez enfin sur OK pour fermer la boîte de dialogue.
État limite de service
Pour la vérification du béton des surfaces et des barres, il serait également nécessaire d'examiner l'état limite de service afin que les contraintes et les largeurs de fissures restent dans les limites. Les situations de projet caractéristiques et quasi-permanentes doivent avant tout être étudiées. Elles ne seront cependant pas traitées dans ce tutoriel, car leur étude dépasserait le cadre d'une introduction de base.

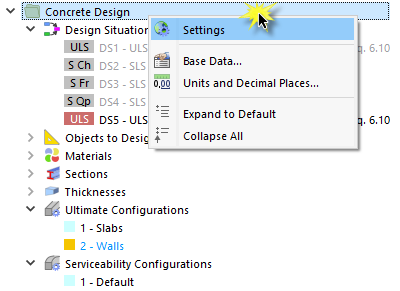

Pour désactiver la vérification à l'ELS, cliquez avec le bouton droit de la souris sur le dossier « Vérification du béton » dans le navigateur. Sélectionnez ensuite Paramètres dans le menu contextuel.

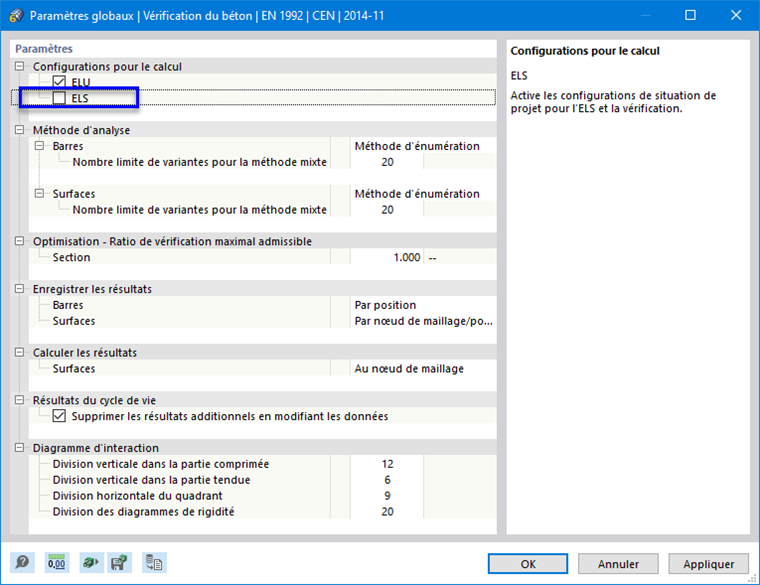

Dans la boîte de dialogue « Paramètres globaux », décochez la case ELS dans les paramètres « Configurations pour le calcul ».

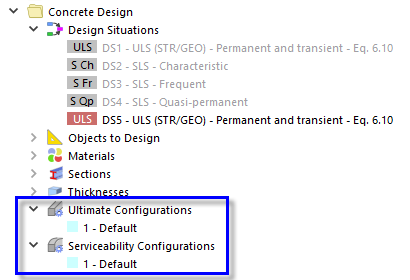

Cliquez ensuite sur OK. La catégorie « Configurations pour l'ELS » dans le dossier « Vérification du béton » n'est plus disponible (voir l'image Configurations par défaut pour la vérification à l'ELU et à l'ELS).
