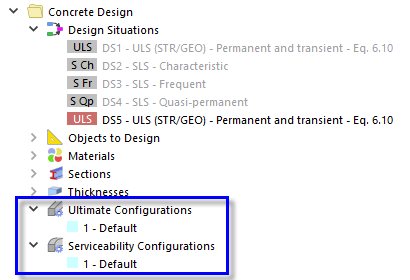

Im Ordner 'Betonbemessung' des Navigators sind zwei Konfigurationen für die Tragfähigkeits- und die Gebrauchstauglichkeitsnachweise voreingestellt.
Grenzzustand der Tragfähigkeit

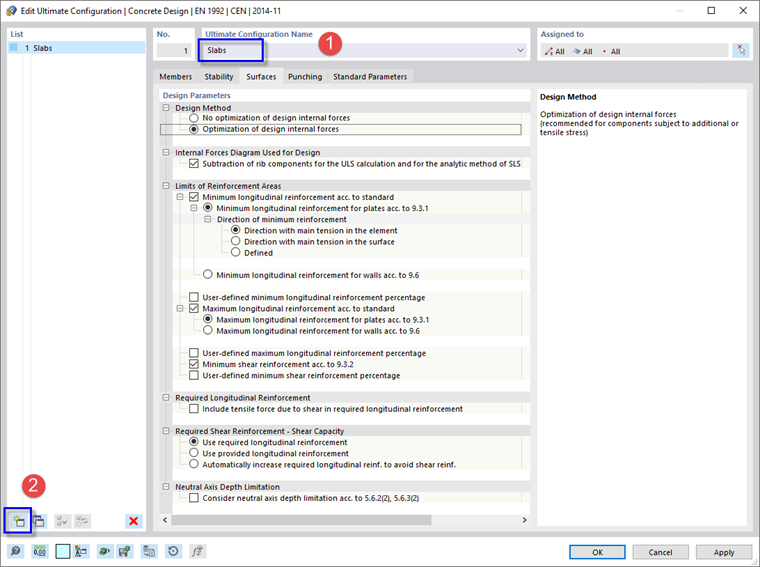

Wählen Sie den Eintrag 1 - Standard in der Kategorie 'Tragfähigkeitskonfigurationen' mit einem Doppelklick aus. Gehen Sie dann im Dialog 'Tragfähigkeitskonfiguration bearbeiten' zum Register Flächen.
Geben Sie Decken in das Feld 'Name der Tragfähigkeitskonfiguration' ein (1). Bei dieser Konfiguration werden durch die 'Optimierung der Bemessungsschnittgrößen' unter dem Verzeichniseintrag 'Nachweismethode' negative Bemessungsschnittgrößen, die aufgrund ungünstiger Strebenwinkel entstehen könnten, für die Zugbewehrung eliminiert. In gleicher Weise ist die Option 'Mindestlängsbewehrung für Platten nach 9.3.1' im Verzeichnisbaum unter den 'Grenzen der Bewehrungsflächen' für die Deckenbemessung anzusetzen.
Klicken Sie auf die Schaltfläche
unten links, um eine neue Tragfähigkeitskonfiguration anzulegen (2).

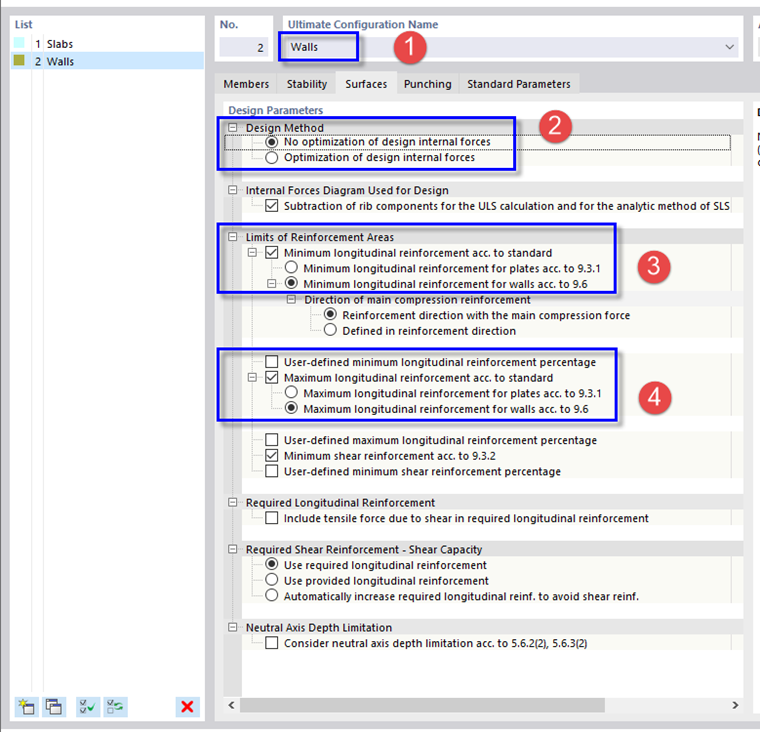

Benennen Sie die neue Konfiguration in Wände um (1). Wählen Sie im Dialogabschnitt 'Nachweismethode' die Option Keine Optimierung der Bemessungsschnittgrößen, die für zusammengedrückte Elemente zu bevorzugen ist (2).
Unter 'Grenzen der Bewehrungsflächen' ist die Mindestlängsbewehrung für Wände nach 9.6 auszuwählen (3). Stellen Sie in gleicher Weise die Maximale Längsbewehrung für Wände nach 9.6 ein (4).
Klicken Sie zum Schluss auf OK, um den Dialog zu schließen.
Grenzzustand der Gebrauchstauglichkeit
Für die Betonbemessung der Flächen und Stäbe wäre auch eine Betrachtung des Gebrauchstauglichkeitszustandes erforderlich, damit die Spannungen und Rissbreiten innerhalb der Grenzen gehalten werden. Vor allem die charakteristischen und quasi-ständigen Bemessungssituationen sind zu beachten. Sie sollen in diesem Einführungsbeispiel jedoch nicht behandelt werden, da dies den Rahmen einer Grundlageneinführung sprengen würde.

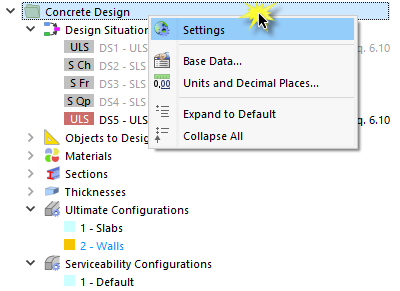

Um die GZG-Bemessung zu deaktivieren, klicken Sie im Navigator mit der rechten Maustaste auf den Ordner 'Betonbemessung'. Wählen Sie dann Einstellungen im Kontextmenü.

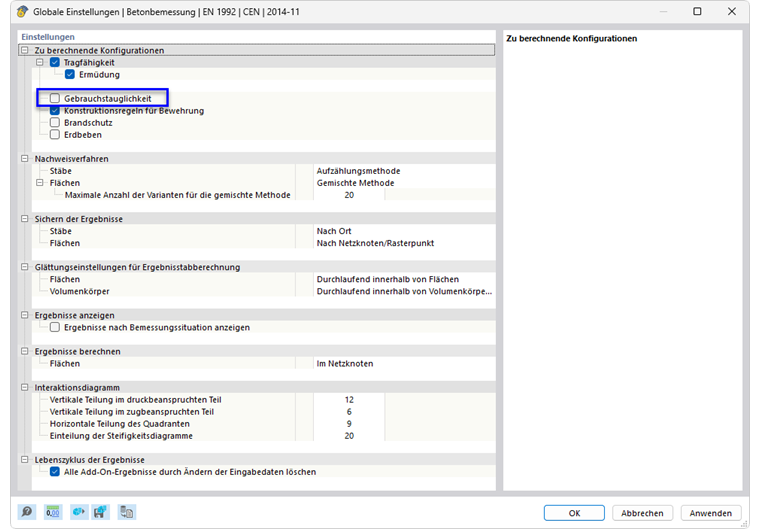

Deaktivieren Sie im Dialog 'Globale Einstellungen' unter den Einstellungen für 'Zu berechnende Konfigurationen' das Kontrollfeld Gebrauchstauglichkeit.
Klicken Sie auf OK. Die Kategorie 'Gebrauchstauglichkeitskonfigurationen' im Ordner 'Betonbemessung' (siehe Bild Standardkonfigurationen für GZT- und GZG-Bemessung) ist nicht mehr verfügbar.
