Ergebnistabellen

Die Tabelle 'Fehler und Warnungen' wird standardmäßig angezeigt. Sie gibt einen Überblick über die Probleme, die bei der Bemessung aufgetreten sind.

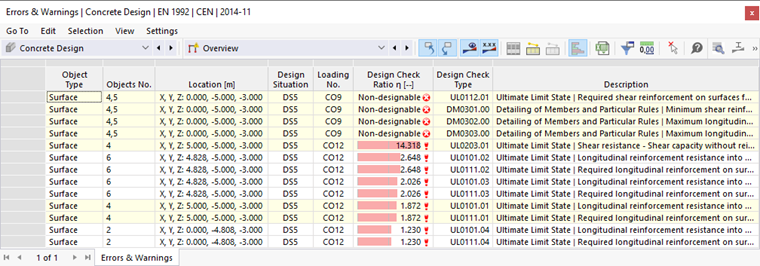

Tabelle "Fehler und Warnungen"

In dieser Tabelle sind mehrere Unbemessbarkeiten bzw. Ausfälle aufgeführt. Einige dieser Ergebnisse liegen nahe oder direkt an einem Auflager der Fläche, sodass sie als Singularitäten bezeichnet werden können. Weitere Informationen zum Umgang mit Singularitäten finden Sie im Kapitel Unbemessbare Ergebnisse. Einige Warnungen beziehen sich jedoch auf nicht erfüllte Nachweise, die weiterer Aufmerksamkeit bedürfen. Allerdings lassen sich diese grafisch leichter untersuchen (siehe Kapitel Grafische Ergebnisse).

Um die genauen Bemessungsergebnisse für jede Fläche zu überprüfen, verwenden Sie die Kategorien in der Symbolleiste. Jeder Kategorie ist ein Satz Tabellen zugeordnet.

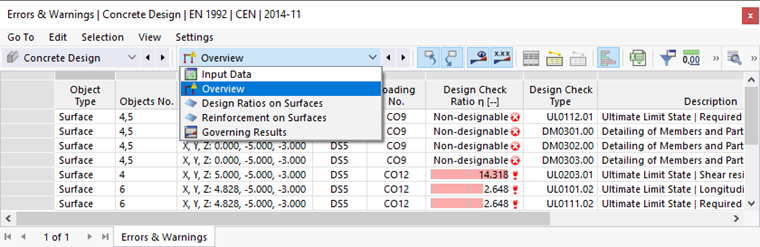

Liste der Kategorien für Bemessungsergebnisse

Ausnutzungen an Flächen

Stellen Sie die Kategorie Ausnutzungen an Flächen ein (1). Die Ausnutzungen jeder Fläche sind in fünf Tabellen aufgelistet. Die Ergebnisse sind nach verschiedenen Kriterien geordnet. Stellen Sie die Tabelle Ausnutzungen dickenweise ein, indem Sie auf das Register klicken (2).

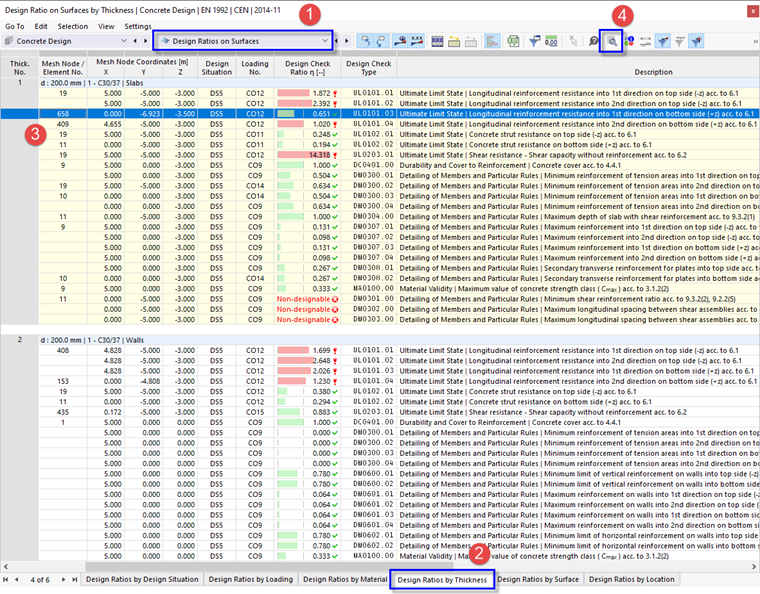

Tabelle "Ausnutzungen dickenweise"

Die Decken und Wände wurden jeweils durch unterschiedliche Dickentypen definiert. Daher werden die maximalen Bemessungsergebnisse der Decken im ersten Block (Dicke Nr. 1) und die der Wände im zweiten Block (Dicke Nr. 2) aufgeführt. Die meisten rot hervorgehobenen Ausnutzungen lassen sich durch Singularitäten erklären (siehe Kapitel Unbemessbare Ergebnisse).

In dieser Tabelle stellen die in der Spalte 'Nachweis-Kriterium' gelisteten Werte die Quotienten aus den erforderlichen Bewehrungsflächen und den vorhandenen Bewehrungsflächen dar. Die Ergebnisse umfassen die Nachweise sowie Einzeluntersuchungen (Detaillierung). Erstere werden als 'UL' Nachweisarten bezeichnet, letztere als 'DM'. 'UL0101.04' steht beispielsweise für den Nachweis der Tragfähigkeit der Längsbewehrung nach EN 1992-1-1, 6.1 bezogen auf die sekundäre Richtung an der Unterseite der Platte (3). Selektieren Sie diese Zeile im oberen Block (vierte Zeile, Netzknoten Nr. 658).

Die Bemessungsdetails dieses Nachweises können Sie mit einem Klick auf die Schaltfläche in der Symbolleiste der Tabelle einsehen (4). Es öffnet sich ein neues Fenster.

Nachweisdetails der Längsbewehrung

In diesem Fenster können Sie alle Parameter der Bemessung und die relevanten Gleichungen überprüfen. Wenn Sie fertig sind, kehren Sie mit Schließen zu den Tabellen zurück.

Bewehrung an Flächen

Stellen Sie in der Symbolleiste der Tabelle die Kategorie Bewehrung an Flächen ein (siehe Bild Liste der Kategorien für Bemessungsergebnisse). Die Bewehrung der einzelnen Flächen ist wieder in mehreren Tabellen nach unterschiedlichen Kriterien aufgelistet. Gehen Sie zur Tabelle Erforderliche Bewehrung flächenweise.

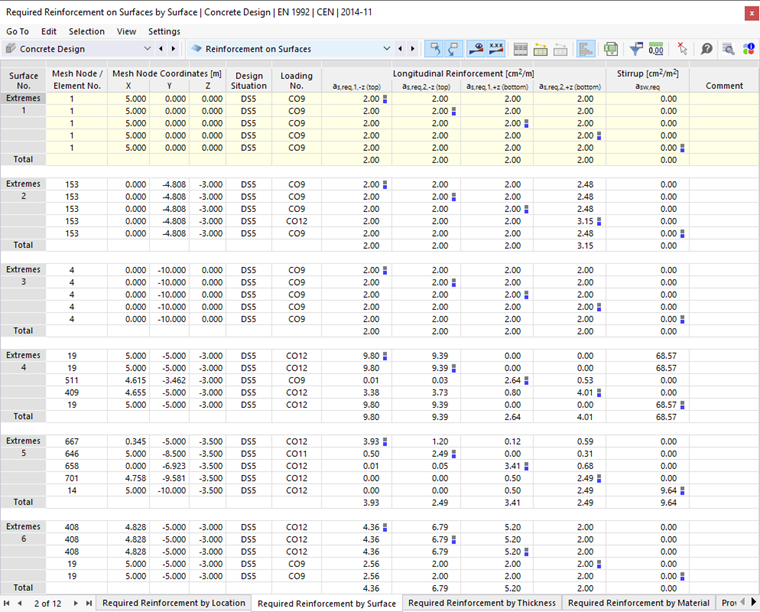

Tabelle "Erforderliche Bewehrung flächenweise"

In dieser Tabelle sind für jede Fläche die Extremwerte der erforderlichen Bewehrung aufgelistet. Die maximalen Bewehrungsflächen jeder Bewehrungskategorie sind mit -Symbolen gekennzeichnet. Außerdem können Sie für jede Fläche, Flächenseite und Bewehrungsrichtung untersuchen, welche Lastkombination die maximale Bewehrung erfordert.

Wie zuvor können Sie die Details der Bemessung im Dialog 'Nachweisdetails' überprüfen (siehe Bild Nachweisdetails): Selektieren Sie eine Zeile und klicken Sie dann in der Symbolleiste der Tabelle auf die Schaltfläche .
