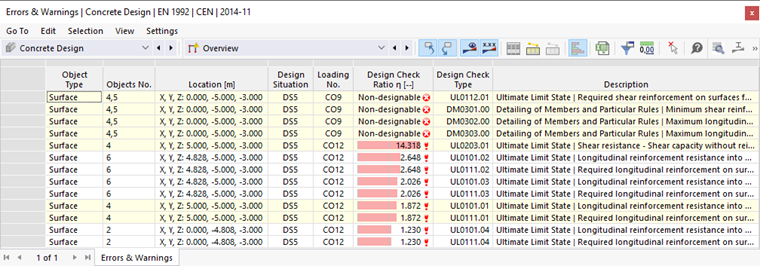

La tabla 'Errores y advertencias' se muestra de forma predeterminada. Ofrece una descripción general de los problemas que se han producido durante el diseño.
Esta tabla presenta varias comprobaciones no designables o fallidas. Algunos de esos resultados se ubican cerca o directamente en un apoyo de la superficie para que puedan ser calificados como singularidades. Puede encontrar más detalles sobre cómo manejar singularidades en el capítulo Resultados no designables . Sin embargo, algunas advertencias se refieren a comprobaciones de diseño no cumplidas que requieren mayor atención. Sin embargo, será más fácil examinarlos gráficamente (consulte el capítulo Resultados gráficos ).

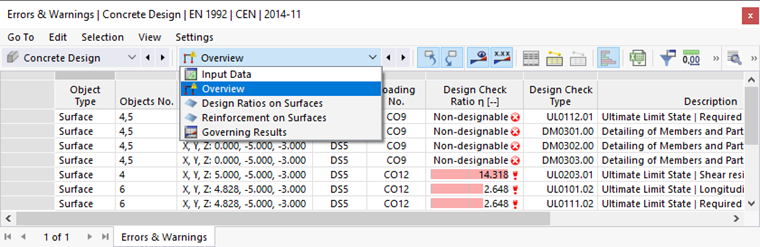

Para comprobar los resultados de diseño específicos de cada superficie, use las categorías en la lista de la barra de herramientas. Cada categoría tiene un conjunto de tablas asignadas.
Razones de tensiones en superficies

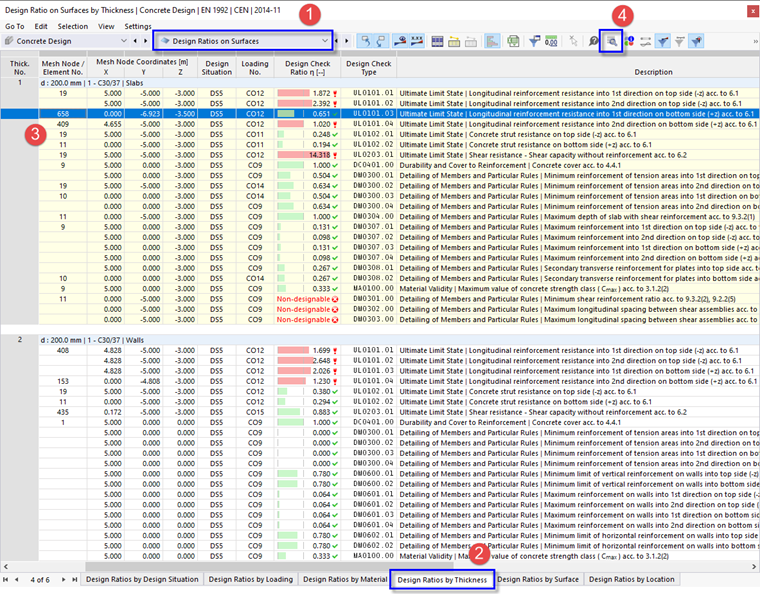

Seleccione la categoría Razones de diseño en superficies (1). Las razones de diseño de cada superficie se enumeran en cinco tablas. Los resultados están ordenados por diferentes criterios. Configure la tabla Razones de diseño por espesor haciendo clic en la pestaña (2).
Las losas y los muros se definieron cada uno por diferentes tipos de espesores. Por tanto, los resultados máximos de cálculo de las losas se enumeran en el primer bloque (espesor nº 1) y los de los muros en el segundo bloque (espesor nº 2). La mayoría de las proporciones de rojo se pueden explicar por singularidades (consulte el capítulo Resultados no designables ).
En esta tabla, los valores enumerados en la columna 'Relación de comprobación del diseño' representan los cocientes de las áreas de armadura necesarias y las áreas de armadura proporcionadas. Los resultados incluyen las comprobaciones de diseño y las comprobaciones de los detalles. Los primeros están etiquetados como tipos de verificación 'UL ', los segundos como' DM '. Por ejemplo, 'UL0101.03' representa la comprobación de la resistencia de la armadura longitudinal según EN 1992-1-1, 6.1 con referencia a la dirección primaria en el lado inferior de la losa (3). Seleccione esta línea en el bloque superior (tercera línea, nudo de malla núm. 658 ).
Para ver los detalles de diseño de esta verificación, haga clic en el botón
en la barra de herramientas de la tabla (4). Se abre una nueva ventana.
En esta ventana, puede verificar todos los parámetros del diseño y las ecuaciones relevantes. Cuando haya terminado, vuelva a las tablas haciendo clic en Cerrar .
Armadura en superficies

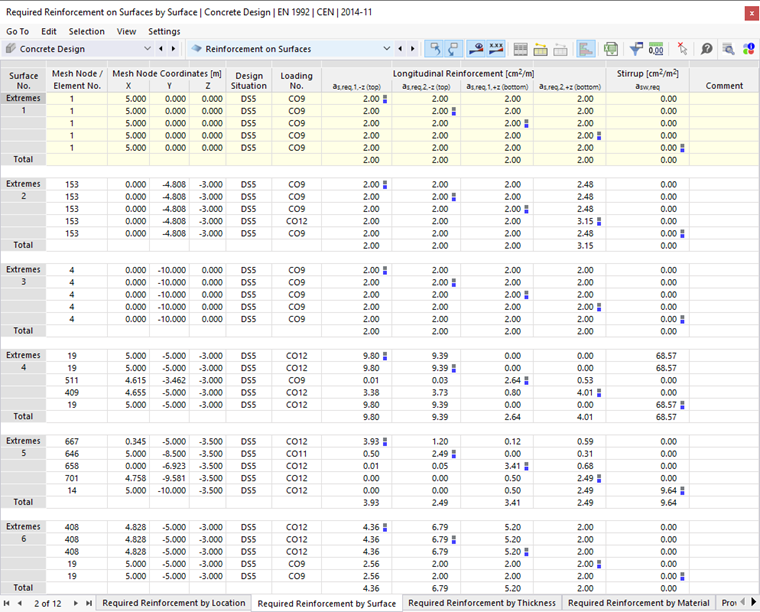

En la barra de herramientas de la tabla, seleccione la categoría Armadura en superficies (consulte la imagen image029775 Lista de categorías para resultados de diseño ). El refuerzo de cada superficie se enumera en varias tablas de nuevo por diferentes criterios. Establezca la tabla Armadura requerida por superficie .
En esta tabla, se enumeran los valores extremos de la armadura necesaria para cada superficie. Las áreas máximas de cada categoría de armadura están etiquetadas con los símbolos
. También puede examinar qué combinación de carga requiere la armadura máxima para cada superficie, lado de la superficie y dirección de la armadura.
Como antes, puede comprobar los detalles del diseño en el cuadro de diálogo 'Detalles de la comprobación del diseño' (consulte la imagen image029778 Detalles de la comprobación del diseño ): Seleccione una línea y luego haga clic en el botón
en la barra de herramientas de la tabla.
