El manual # extbookmark |image029771 |La tabla de errores y advertencias # muestra algunos resultados no designables y proporciones de diseño superiores a 1. En casi todos los casos, los problemas ocurren cerca de los nudos con "picos" de tensiones. Se deben a efectos singulares que no son inusuales según el enfoque FEA. En esos lugares, las tensiones se concentran en un área muy pequeña. Las singularidades, sin embargo, no ocurren en esa medida en la realidad: Por ejemplo, los esfuerzos de la losa inferior no se transfieren a la columna en un solo nudo, como sugiere el modelado "en forma de cabeza de alfiler". En cambio, el diámetro de la columna y el espesor de la losa proporcionan un flujo más suave de las fuerzas.
Básicamente, no es realmente recomendable evaluar los resultados de las ubicaciones con singularidades (sin embargo, es recomendable examinar esos resultados para las ubicaciones críticas del modelo real, como el perímetro crítico para perforar cerca de la columna). En los siguientes artículos de nuestra base de conocimientos, encontrará información detallada sobre las singularidades, por ejemplo, dónde se producen, cómo detectarlas y qué acciones puede realizar:
- Singularidades en el cálculo de superficies de hormigón armado
- Prevención de singularidades en los apoyos en nudos y líneas de estructuras de placas
En el modelo tutorial, las singularidades se producen en la cabecera del pilar y en los extremos de las nervaduras y muros de apoyo. Pueden identificarse por valores muy altos dentro de un área relativamente pequeña. A continuación, puede encontrar algunos consejos para manejar los efectos de singularidad.
Modelado de apoyos con resortes
Cualquier soporte rígido representa una rigidez "infinita". Si los apoyos verticales de la columna y los muros se modelan mediante resortes apropiados, los picos de tensiones se reducirán notablemente. Las constantes elásticas se pueden basar, por ejemplo, en los resultados de una experiencia en el suelo.
Ignorar los resultados dentro de las áreas de los picos
De acuerdo con las reglas del Eurocódigo 2, el cálculo se debe realizar para las ubicaciones a una cierta distancia de los bordes de un apoyo (ver EN 1992-1-1, 5.3.2.2). Por lo tanto, los valores máximos cerca de la cabeza de la columna no son relevantes para el diseño práctico. Es aceptable ignorar los resultados dentro del diámetro de la columna más un cierto perímetro más allá, por ejemplo.
Aplicación de la función ' Ajustes de resultados de superficie '
Para compensar las singularidades, puede aplicar una característica específica del programa: Los 'Ajustes de resultados de superficie' le permiten suavizar los valores dentro de un área definida por el usuario.

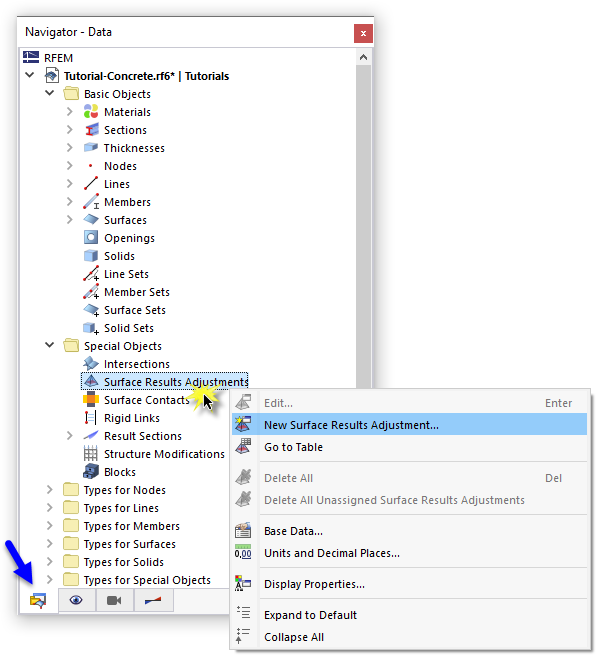

Para abrir la herramienta, seleccione el ' Navegador - Datos '. Luego, haga clic con el botón derecho en el elemento Ajustes de resultados de superficie en la categoría Objetos especiales .
Seleccione Nuevo ajuste de resultados de superficie en el menú contextual para abrir el cuadro de diálogo ' Nuevo ajuste de resultados de superficie '.
En el área ' Parámetros ', seleccione la opción Círculo para crear un área de ajuste circular (1). Introduzca el diámetro de esa área como 1,00 m (2), por ejemplo (que es el doble de la suma del diámetro de la columna y el espesor de la superficie). En el área ' Posición central ', haga clic en el botón
para seleccionar el nodo superior sobre la columna de hormigón (núm. 15 ) en los gráficos para que sus coordenadas sean aplicado (3). En el área ' Asignada al núm. De superficies ', ingrese los números de los números de losas. 4,5 (4).
Los ajustes definen que los momentos y esfuerzos de la membrana (ver el área ' Tipo de ajuste ') de las dos losas se promediarán dentro de las áreas circulares de las losas alrededor de la cabeza del pilar. Haga clic en Aceptar para aplicar la función.
Haga clic en Sí para confirmar la pregunta de si se eliminarán los resultados del diseño de hormigón. Sin embargo, no habrá ningún nuevo cálculo de los casos y combinaciones de carga: Los resultados del análisis estructural simplemente se convierten.
Para calcular las relaciones de armadura con la nueva configuración, seleccione la tabla Diseño de hormigón . Luego haga clic en el botón
como antes.

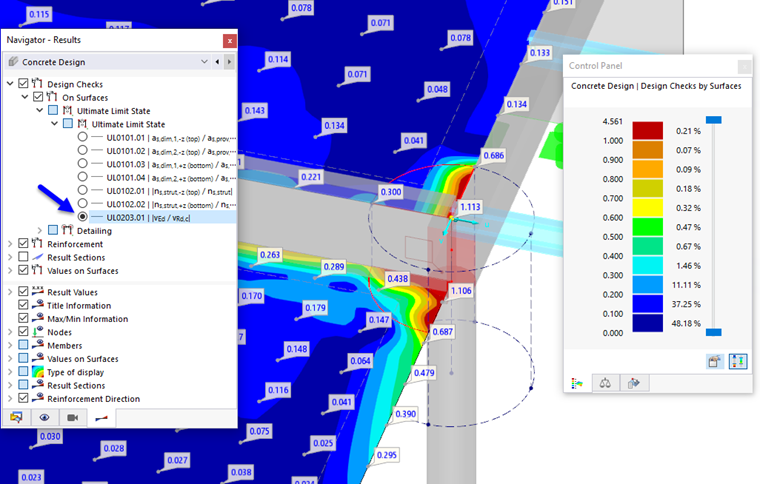

Cuando ahora verifica las relaciones de cálculo de cortante alrededor de la columna, por ejemplo, los resultados ahora son más aceptables que antes (compare el # extbookmark manual |image029827 |Razones de cálculo de cortante # imagen).
Las relaciones de cálculo superiores a 1 deberán tenerse en cuenta mediante disposiciones específicas en el detalle de la armadura. Tenga en cuenta que este tutorial no cubre el diseño de perforaciones.
