La tabella Errori e avvisi mostra alcuni risultati non progettabili e rapporti di progetto maggiori di 1. Nella quasi totalità dei casi, i problemi si verificano vicino a nodi con "picchi" di tensioni. Sono dovuti ad effetti singolari che non sono insoliti secondo l'approccio FEA. In quelle posizioni, le tensioni sono concentrate all'interno di un'area molto piccola. Le singolarità, tuttavia, non si verificano fino a quel punto in realtà: Ad esempio, le forze della soletta inferiore non sono trasferite alla colonna in un singolo nodo, come suggerisce la modellazione "a forma di capocchia di spillo". Al contrario, il diametro della colonna e lo spessore della soletta forniscono un flusso delle forze più fluido.
Fondamentalmente, la valutazione dei risultati di posizioni con singolarità non è proprio consigliabile (tuttavia, l'esame di quei risultati è consigliabile per le posizioni critiche del modello reale, come il perimetro critico per la punzonatura vicino alla colonna). Nei seguenti articoli della nostra Knowledge Base, troverai informazioni dettagliate sulle singolarità, ad esempio dove si verificano, come rilevarle e quali azioni puoi intraprendere:
- Singolarità nella progettazione di superfici in cemento armato
- Prevenzione delle singolarità sui vincoli esterni dei nodi e delle linee di strutture a piastra
Nel modello tutorial, le singolarità si verificano in testa alla colonna e alle estremità delle nervature e delle pareti di supporto. Possono essere identificate da valori molto alti all'interno di un'area relativamente piccola. Di seguito puoi trovare alcuni suggerimenti per la gestione degli effetti di singolarità.
Modellazione di vincoli esterni con molle
Qualsiasi vincolo esterno rigido rappresenta una rigidezza "infinita". Se invece i vincoli esterni verticali della colonna e delle pareti sono modellati mediante molle appropriate, i picchi di tensione saranno nettamente ridotti. Le costanti della molla possono essere basate sui risultati di un'esperienza nel campo, per esempio.
Ignora i risultati all'interno delle aree dei picchi
Secondo le regole dell'Eurocodice 2, la verifica deve essere eseguita per le posizioni ad una certa distanza dai bordi di un vincolo esterno (vedi EN 1992-1-1, 5.3.2.2). I valori massimi vicino alla testa della colonna non sono quindi rilevanti per la verifica pratica. Ad esempio, è accettabile ignorare i risultati entro il diametro della colonna più un certo perimetro oltre.
Applicazione della funzione 'Aggiustamenti dei risultati delle superfici'
Per compensare le singolarità, è possibile applicare una caratteristica specifica del programma: Gli 'Aggiustamenti dei risultati delle superfici' consentono di livellare i valori all'interno di un'area definita dall'utente.

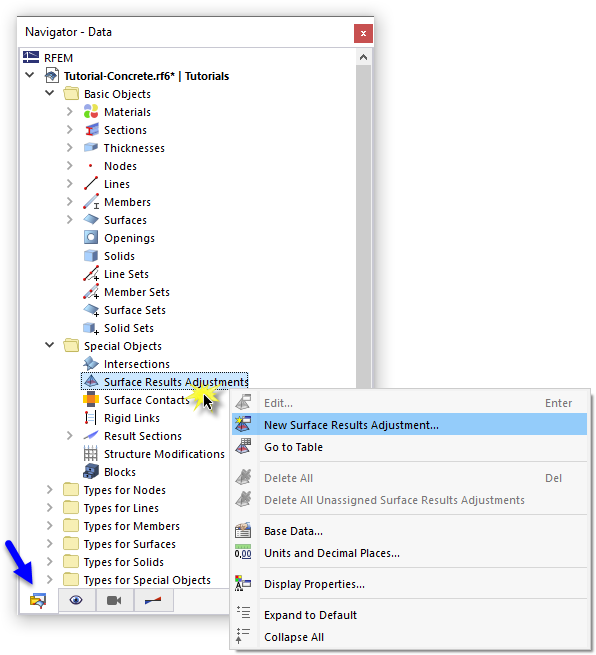

Per aprire lo strumento, selezionare 'Navigatore - Dati'. Quindi, fare clic con il pulsante destro del mouse sulla voce Aggiustamenti dei risultati delle superfici nella categoria Oggetti speciali.
Seleziona Nuova correzione dei risultati della superficie nel menu di scelta rapida per aprire la finestra di dialogo 'Nuova correzione dei risultati della superficie'.

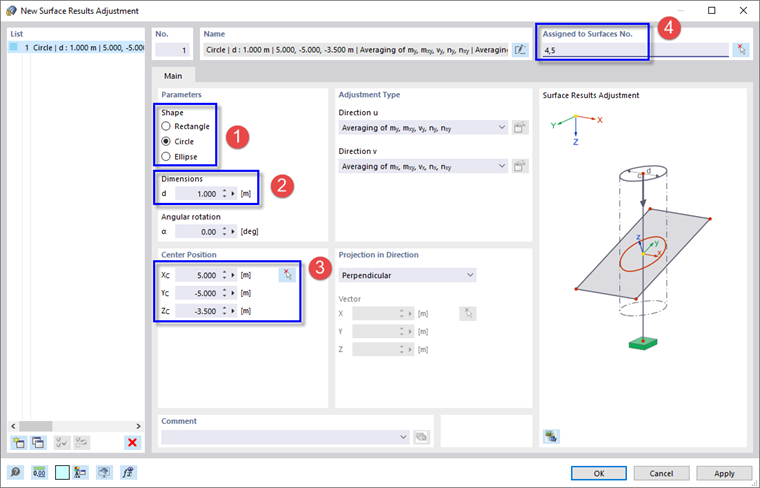

Nell'area 'Parametri', selezionare l'opzione Cerchio per creare un'area di regolazione circolare (1). Inserire il diametro dell'area come 1,00 m (2), per esempio (che è il doppio del diametro della colonna e dello spessore della superficie). Nell'area 'Posizione centrale', fare clic sul pulsante
per selezionare il nodo più in alto sopra la colonna di calcestruzzo (nr. 15) nel grafico in modo che le sue coordinate siano applicato (3). Nell'area 'Assegna alle superfici nr.', inserire i numeri delle solette nr. 4,5 (4).
Le impostazioni definiscono che i momenti e le forze della membrana (vedere l'area 'Tipo di regolazione') delle due solette saranno mediate all'interno delle aree circolari delle solette attorno alla testa della colonna. Fai clic su OK per applicare la funzione.
Cliccare Sì per confermare la domanda se i risultati della verifica calcestruzzo devono essere eliminati. Tuttavia, non ci saranno nuovi calcoli per i casi e le combinazioni di carico: I risultati dell'analisi strutturale sono appena convertiti.
Per calcolare i rapporti di armatura con le nuove impostazioni, selezionare la tabella Verifica calcestruzzo. Quindi, fare clic sul pulsante
come prima.

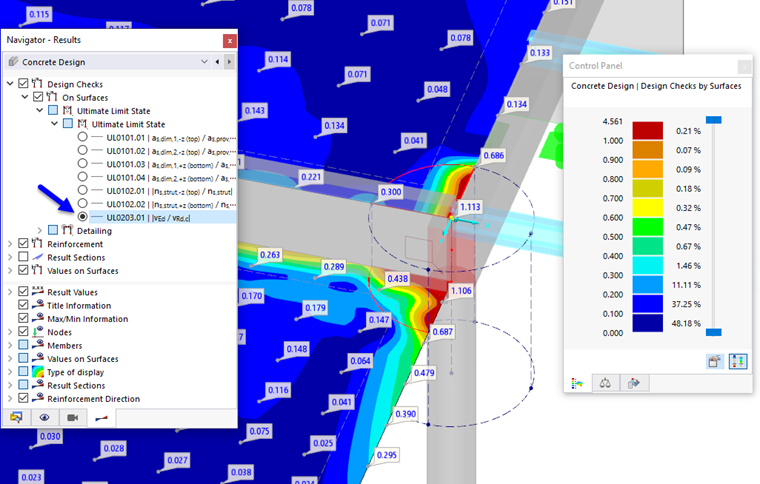

Quando si controllano i rapporti di progetto a taglio attorno alla colonna, ad esempio, i risultati sono ora più accettabili di prima (confronta Rapporti di progetto a taglio immagine).
I rapporti di progetto maggiori di 1 dovranno essere presi in considerazione da disposizioni specifiche nei dettagli dell'armatura. Notare che la verifica della punzonatura non è coperta da questo tutorial.
