Lastre

Definizione dell'armatura della superficie

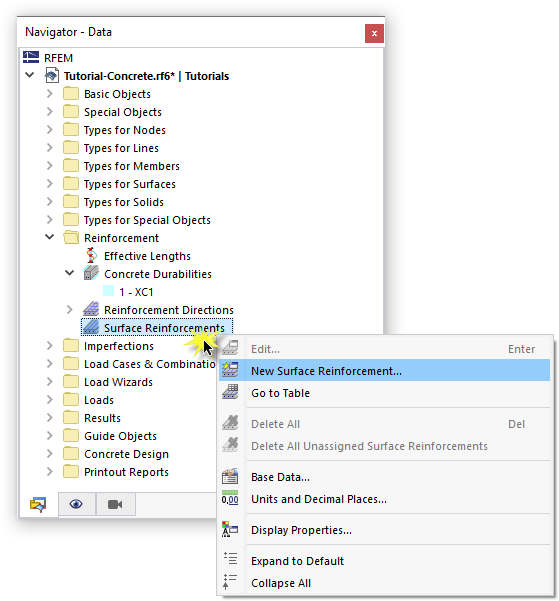

Per definire l'armatura delle solette, fare clic con il pulsante destro del mouse sulla cartella 'Armature per superfici' nel navigatore. Quindi, selezionare Nuova armatura per superficie nel menu di scelta rapida.

L'armatura è costituita da barre con un diametro di 10 mm per impostazione predefinita.

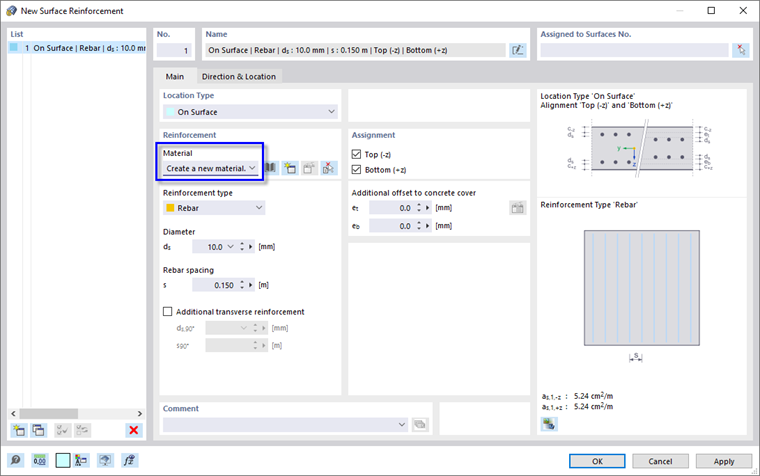

Poiché non è stato ancora definito nessun materiale per l'acciaio d'armatura, selezionare la casella Crea un nuovo materiale nell'area 'Armatura'. Si apre la finestra di dialogo 'Nuovo materiale'.

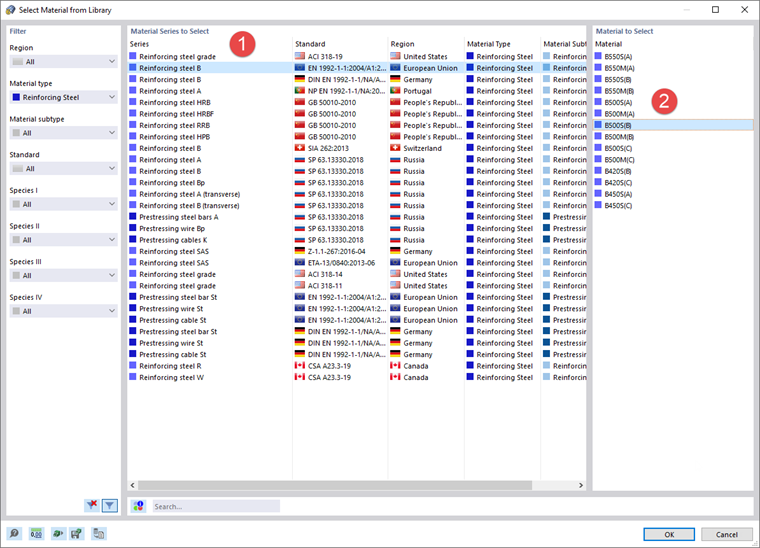

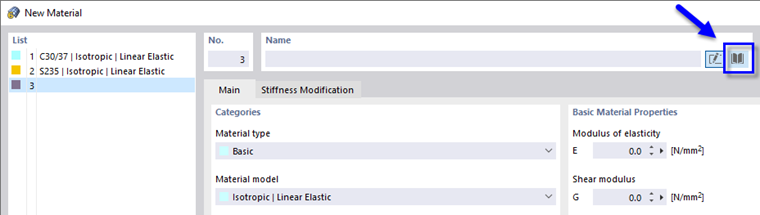

Per definire un nuovo materiale utilizzando la libreria, fare clic sul pulsante libreria nell'area 'Nome'. Nella finestra di dialogo 'Seleziona materiale dalla libreria', il tipo di materiale 'Acciaio per armatura' è preimpostato.

Fare clic sulla linea Acciaio per armatura B nell'area 'Serie di materiali da selezionare' (1). Quindi, selezionare la qualità di acciaio B500S(B) nell'area 'Materiale da selezionare' (2). Quando si fa clic su OK, si torna alla finestra di dialogo 'Nuovo materiale' dove è possibile controllare le proprietà del materiale.

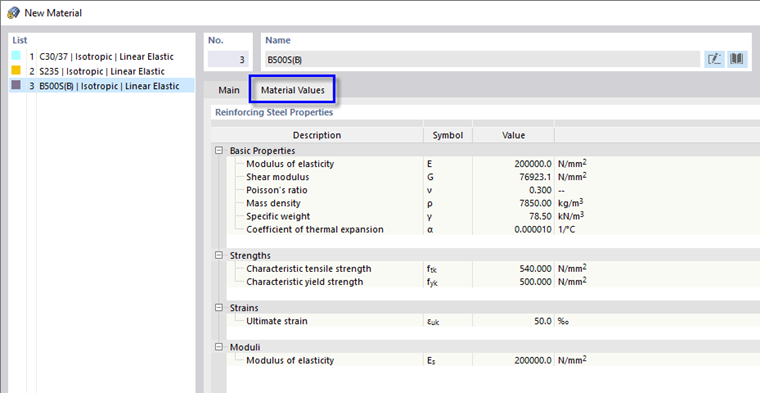

La scheda Valori materiali gestisce tutti i parametri rilevanti per la verifica del calcestruzzo. Fare clic su OK per applicare il nuovo materiale all'armatura.

L'armatura è definita da barre di 10 mm di diametro e 15 cm di spaziatura. È assegnato alla parte superiore e inferiore di una superficie. Tali barre rappresentano l'armatura di superficie principale (o principale). Corre parallela all'asse x della superficie per impostazione predefinita. A seconda degli assi delle superfici di progetto, l'armatura deve essere ruotata quando è assegnata a una superficie (vedi sotto).

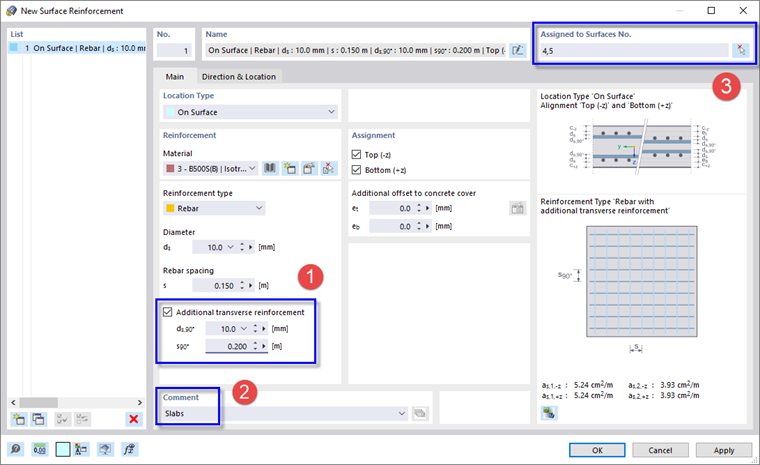

Per aggiungere un'armatura trasversale secondaria, selezionare l'opzione armatura trasversale aggiuntiva (1). Il diametro delle barre è preimpostato per 10 mm. Aumenta la spaziatura a 0,20 m nella casella90° ' di '.

Nell'area in basso a destra della finestra di dialogo, sono specificati i valori dell'armatura principale (5,24 cm 2/m) e dell'armatura trasversale (3,93 cm 2/m).

Inserire Slabs nell'area 'Commento' (2) per etichettare questo tipo di armatura.

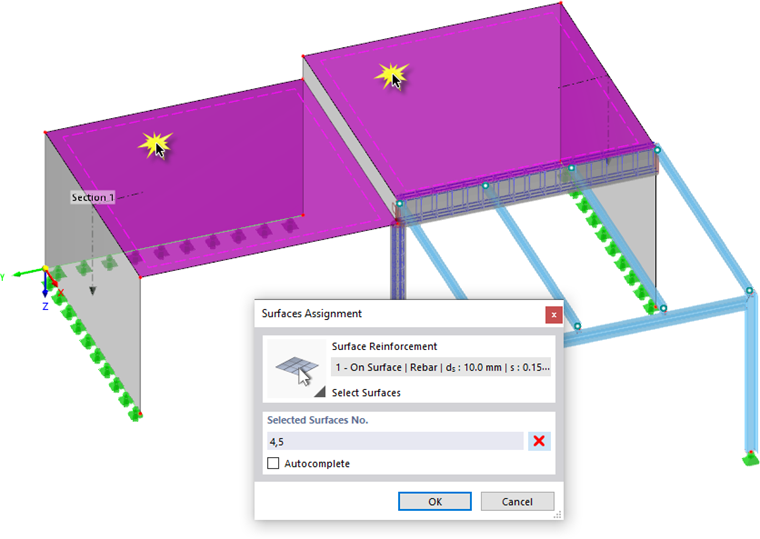

Per assegnare graficamente l'armatura alle solette, utilizzare il pulsante Seleziona Individualmente nell'area 'Assegna alle superfici nr.' (3). Vengono presentate la vista del modello e la finestra di dialogo 'Assegnazione superfici'.

Selezionare le due solette facendo clic sulle superfici nr. 4 e 5 uno dopo l'altro. Se necessario, attivare la vista 'Modello trasparente' selezionando l'opzione pertinente dal pulsante di riepilogo Modello trasparente sulla barra degli strumenti. Quindi, fare clic su OK per tornare alla finestra di dialogo 'Nuova armatura della superficie'.

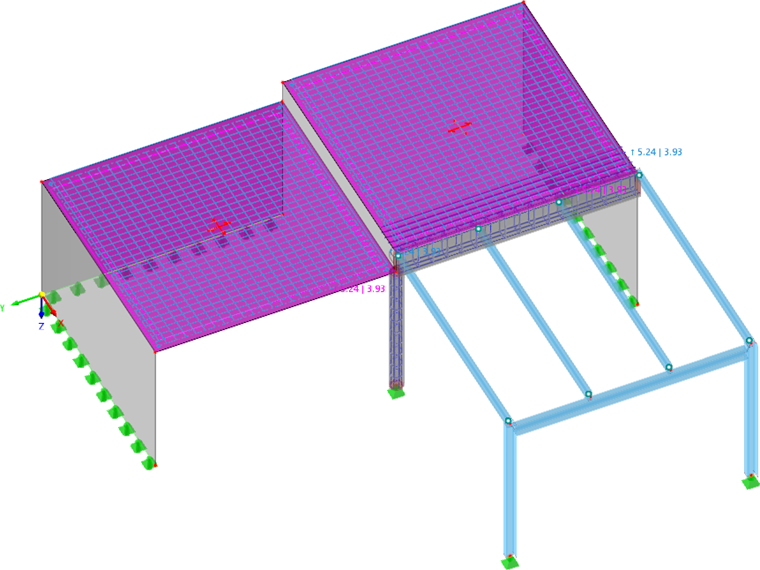

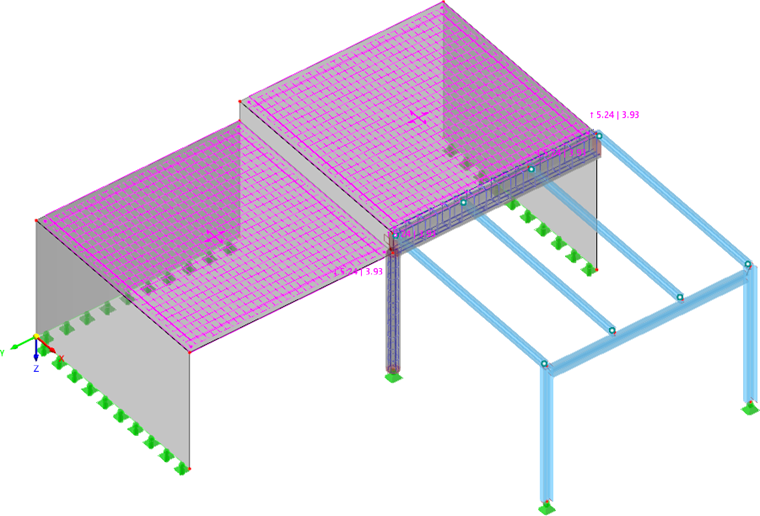

Chiudere la finestra di dialogo facendo clic su OK. Le barre sono visualizzate sulle due solette.

Regolazione delle proprietà di progetto

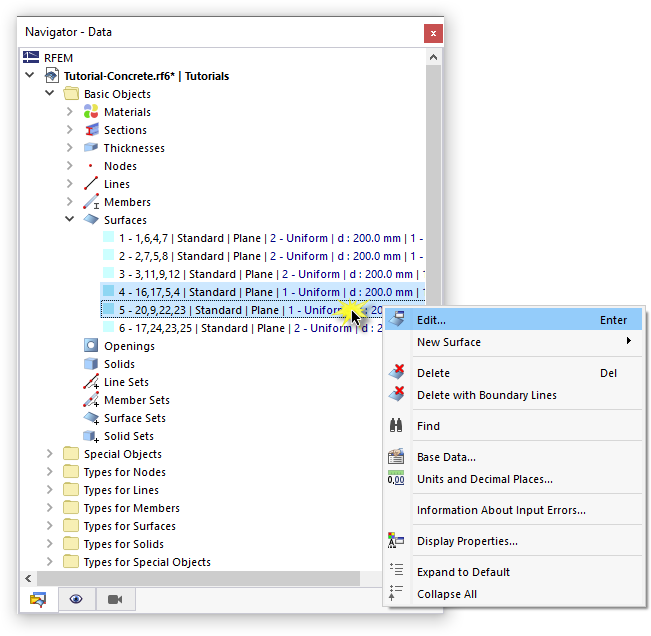

Per controllare e modificare le proprietà di progetto delle solette, selezionare le superfici nr. 4 e 5 nel 'navigatore - Dati' uno dopo l'altro tenendo premuto il tasto Ctrl. Quindi, fare clic con il pulsante destro del mouse su una delle superfici selezionate per aprire il menu di scelta rapida. Seleziona l'opzione Modifica.

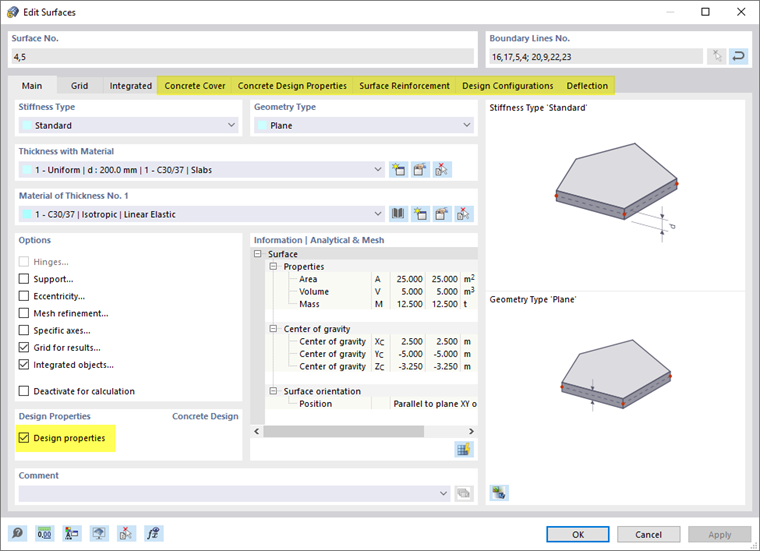

Quando hai abilitato la verifica calcestruzzo nei 'Dati base' (vedi Attivando l'immagine aggiuntiva 'Verifica calcestruzzo', sono state attivate caratteristiche extra per le superfici: le 'Proprietà verifica'. Nuove schede sono quindi disponibili nella finestra di dialogo 'Modifica superfici' per controllare le impostazioni della verifica calcestruzzo. image

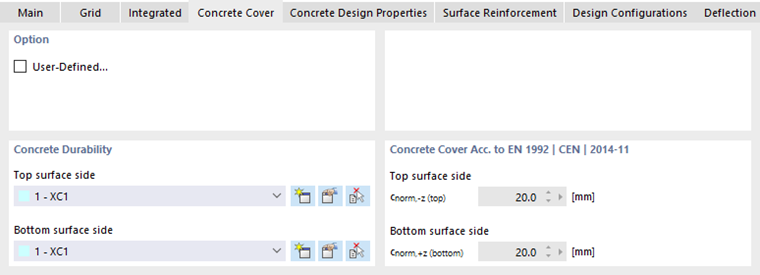

Nell'area 'Durabilità del calcestruzzo', la categoria 'XC1' è preimpostata per la parte superiore e inferiore delle solette. Controlla il copriferro secondo la norma.

Proprietà della verifica calcestruzzo

Successivamente, seleziona la scheda Proprietà verifica calcestruzzo.

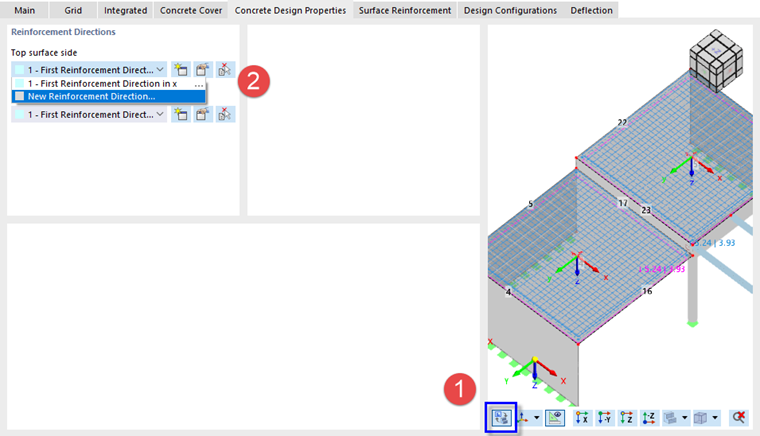

Questa scheda controlla l'angolo che definisce la direzione dell'armatura principale all'interno di ogni superficie. È riferito agli assi locali delle superfici. Per controllare quegli assi, fare clic sul pulsante Vista del modello nell'area in basso a destra (1) in modo che la vista del modello sia visualizzata nella finestra di dialogo.

Quando si apre uno degli elenchi nell'area 'Direzioni dell'armatura', sarà possibile selezionare l'opzione 'Prima direzione dell'armatura in x'. Poiché la direzione di campata principale è parallela agli assi y delle due solette, è necessario creare una nuova direzione. Selezionare l'opzione Nuova direzione di armatura nell'elenco (2) o fare clic sul pulsante Nuovo a destra. Si aprirà una nuova finestra di dialogo.

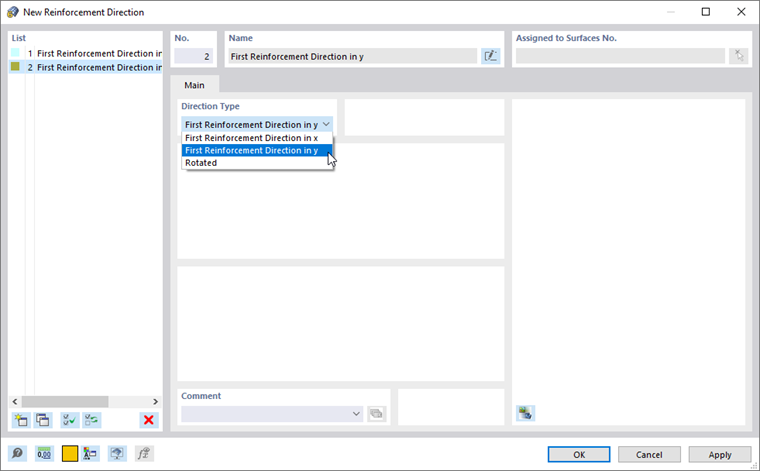

Nell'area 'Tipo di direzione', selezionare l'opzione Prima direzione di armatura in y dall'elenco. Fare clic su OK per chiudere la finestra di dialogo e tornare alla scheda 'Proprietà verifica calcestruzzo'.

">image029686@

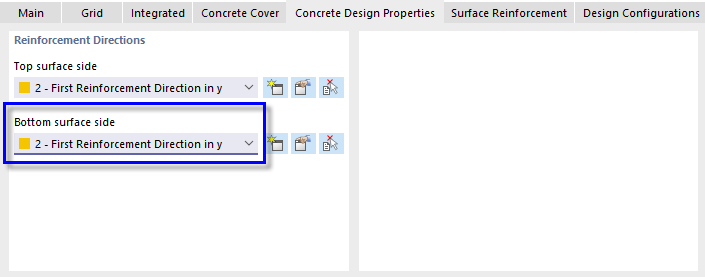

Seleziona l'opzione 2 - Prima direzione di armatura in y anche per il 'Lato inferiore'.

Armatura delle superfici

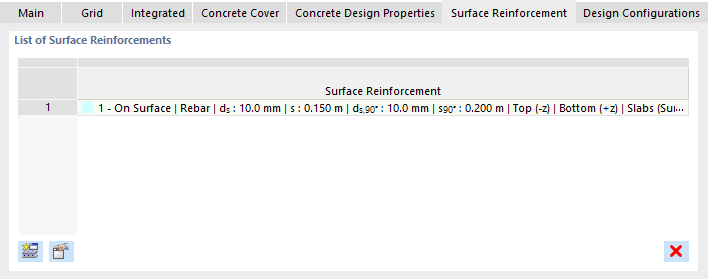

Successivamente, seleziona la scheda Armatura superficiale.

'1 - Su superficie | Barra | ds : 10 mm | s : Per le solette è preimpostata un'armatura di 0,150 m'.

Configurazioni per la verifica

Infine, seleziona la scheda Configurazioni verifica.

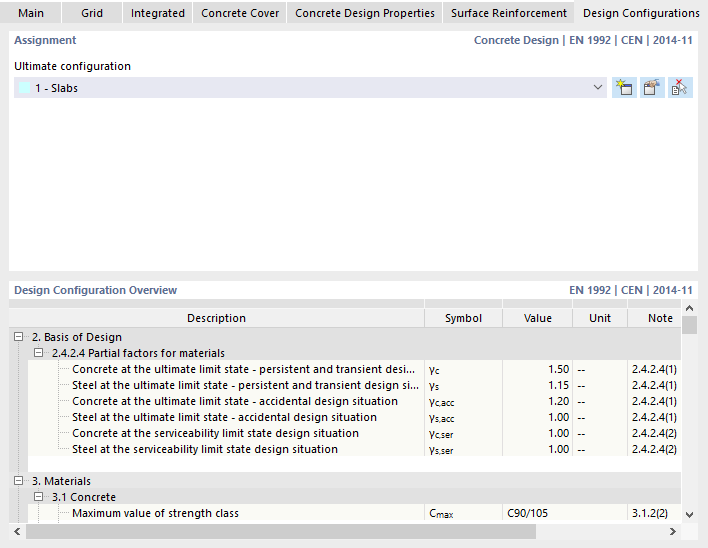

Il tipo di configurazione 'Solo' è preimpostato. Tiene conto dell'ottimizzazione delle forze interne di progetto e dell'armatura minima delle solette (vedere Configurazione ultima per immagine solai ).

La scheda 'Inflessione' non è pertinente perché la verifica SLE è stata disattivata. Pertanto, fare clic su OK per applicare il layout dell'armatura modificato e chiudere la finestra di dialogo.
