板

定义面的配筋

要定义板的配筋，请在导航器中右键单击'面的配筋'文件夹。 然后在右键菜单中选择新建面的配筋。

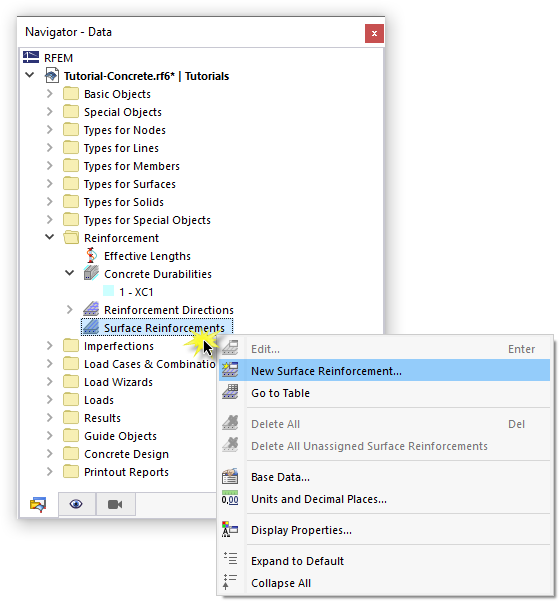

'面的配筋'的右键菜单

配筋默认为直径 10 mm。

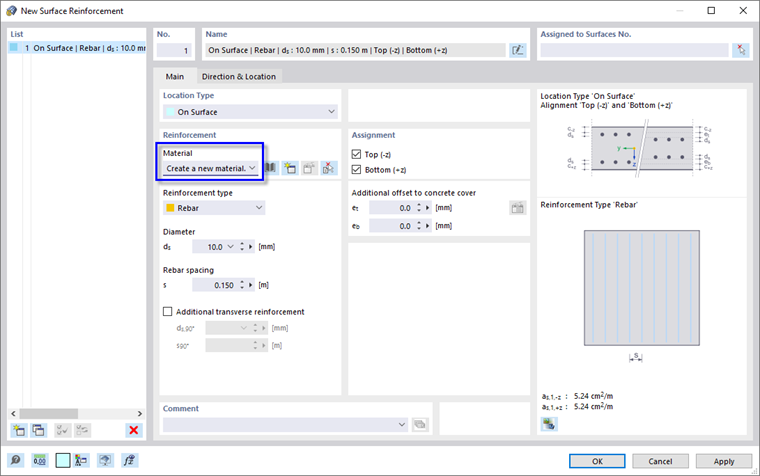

'新建面的配筋'对话框

由于尚未为钢筋定义材料，请在'配筋'区域中选择新建材料。 打开'新建材料'对话框。

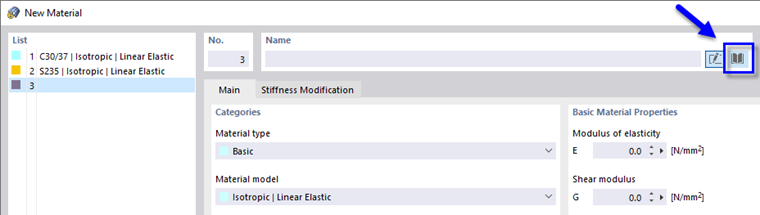

使用库定义钢筋

要通过库定义新材料，请点击'名称'区域中的 按钮。 在'从库中选择材料'对话框中，预设了'钢筋'的材料类型。

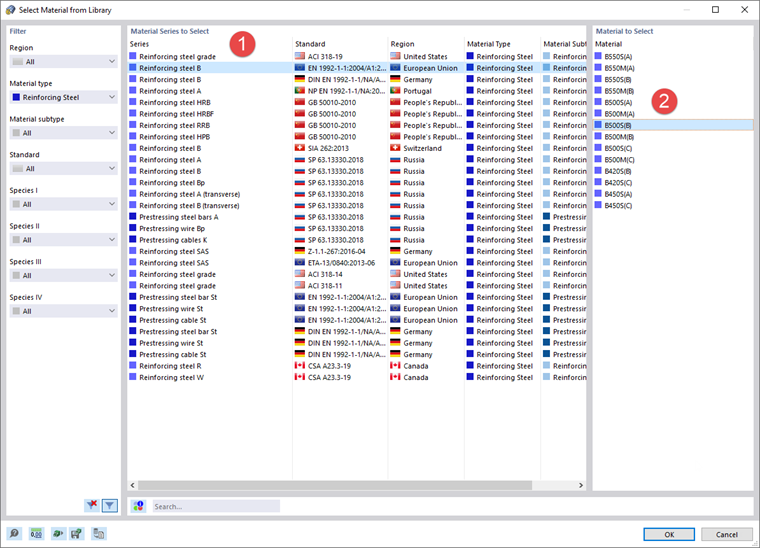

在库中选择钢筋

点击'要选择的材料系列'区域 (1) 中的钢筋 B 线。 然后在'要选择的材料'区域 (2) 中选择钢材 B500S(B) 的钢种。 点击确定后，会返回'新建材料'对话框，在该对话框中可以检查材料属性。

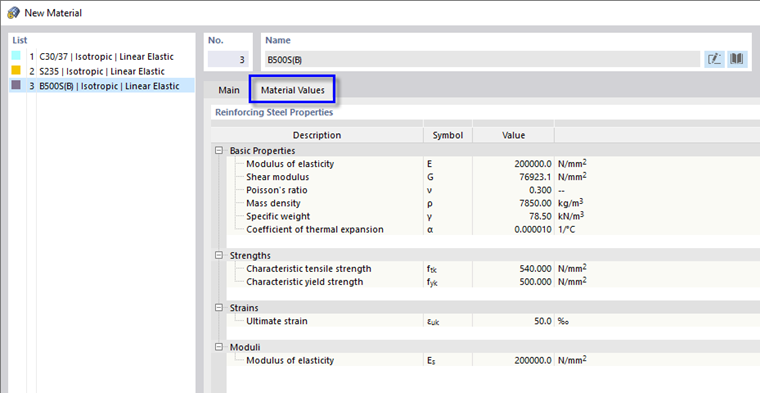

混凝土设计的材料值

材料值选项卡管理着与混凝土设计相关的所有参数。 点击确定，将新的材料应用于配筋。

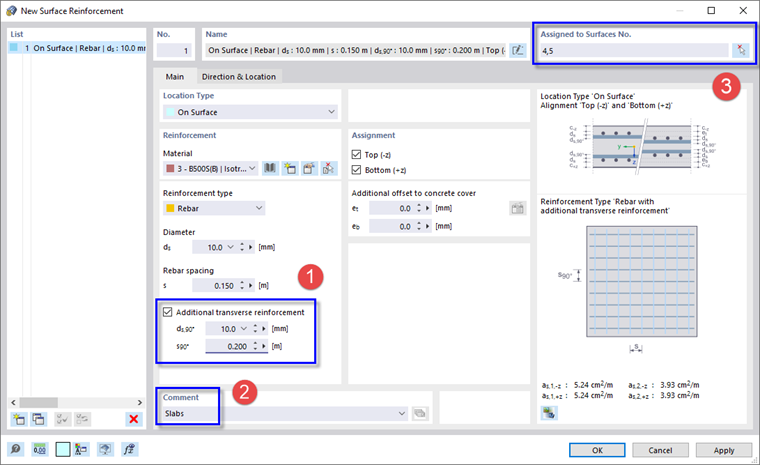

定义面配筋

配筋由直径 10 mm、间距 15 cm 的钢筋定义。 它被分配到面的顶部和底部。 钢筋是主（或主）面的配筋。 默认情况下平行于面的 x 轴。 根据设计面的坐标轴，在将配筋分配给面时可以旋转配筋（见下面）。

要添加次要横向钢筋，请选择附加横向配筋选项 (1)。 钢筋的直径预设为 10 mm。 在 's_90°' 框中将间距增加到 0.20 m。

在该对话框的右下方区域中指定了主钢筋（5.24 cm ²/m）和横向钢筋（3.93 cm ²/m）的数值。

在'注释'区域(2)中输入板来标记这种配筋类型。

要以图形方式将配筋分配给板，请使用'分配给面编号'区域(3)中的 按钮。 出现模型视图和'面分配'对话框。

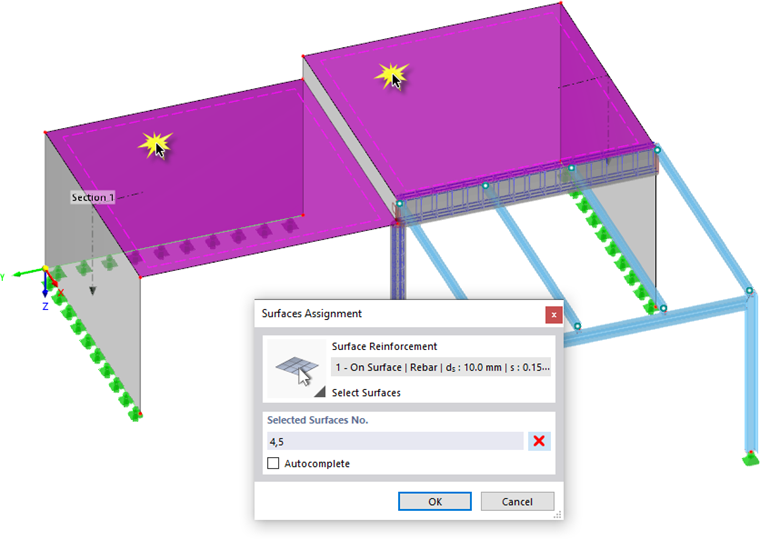

将配筋分配给板

通过单击面编号选择两个板。 4 和 5 一个接一个。 必要时从工具栏上的列表按钮中选择相关选项，激活'透明模型'视图。 然后点击确定返回'新建面的配筋'对话框。

点击确定关闭该对话框。 钢筋显示在两个板上。

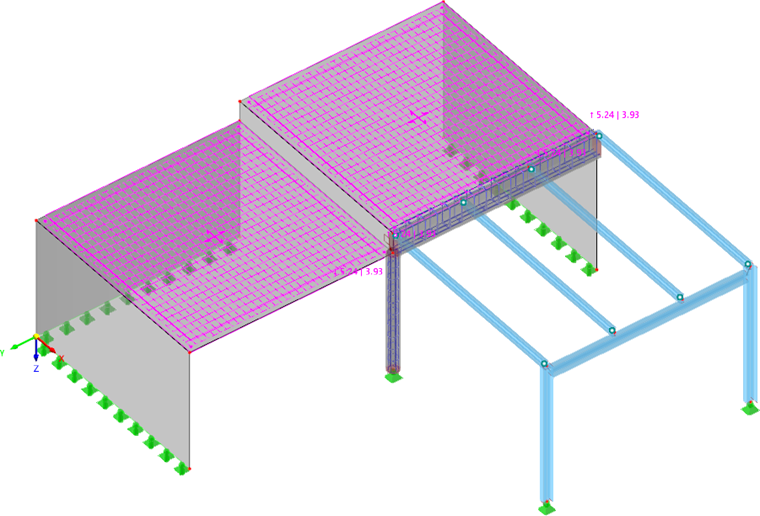

定义配筋的楼板

调整设计属性

要检查和调整板的设计属性，请选择面编号。按住 Ctrl 键时，'导航器 - 数据'中会依次显示 4 和 5。 然后右键单击所选面之一打开右键菜单。 选择编辑选项。

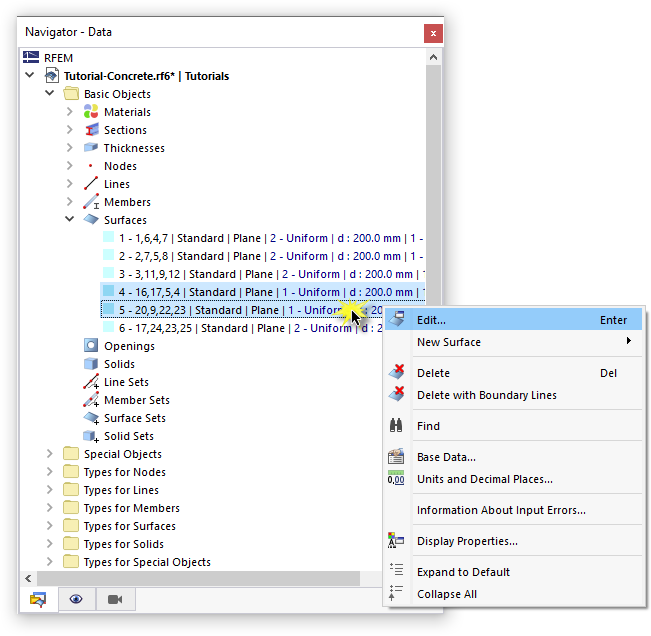

编辑设计属性

当您在'基本数据'中启用混凝土设计时（见 激活'混凝土设计'模块 图片），为面激活了额外的功能 - '设计属性'。 在'编辑面'对话框中会增加新的选项卡，以控制混凝土的设计设置。

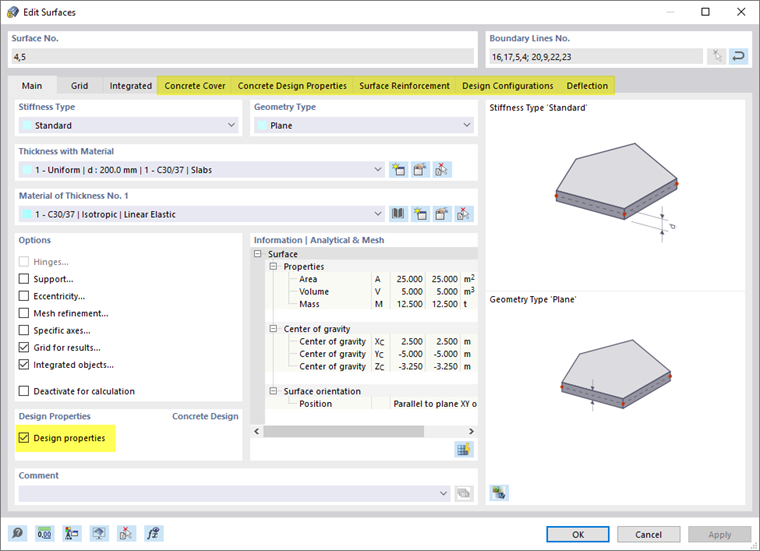

为带有额外选项卡的板激活设计属性

混凝土保护层

选择混凝土保护层选项卡。

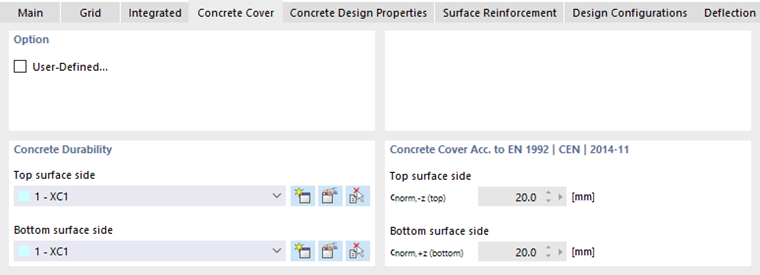

混凝土保护层设置

在'混凝土耐久性'区域中，为板的顶部和底部预设了 'XC1' 类别。 它可以按照规范控制混凝土保护层。

混凝土设计属性

接下来选择混凝土设计属性选项卡。

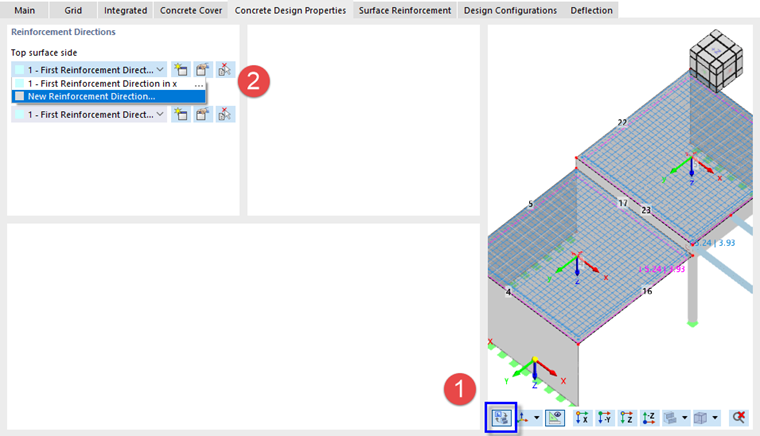

实际检查配筋方向

在该选项卡中可以控制定义每个面内主钢筋方向的角度。 它是参照面的局部坐标轴。 要检查这些坐标轴，请点击右下角的 按钮 (1)，模型视图就会出现在对话框中。

打开'钢筋方向'区域中的列表时，您会发现'第一个钢筋方向在x'选项可供选择。 由于主跨方向平行于两块板的 y 轴，所以需要创建一个新的方向。 选择列表 (2) 中的新建配筋方向选项或点击右侧的 按钮。 打开一个新的对话框。

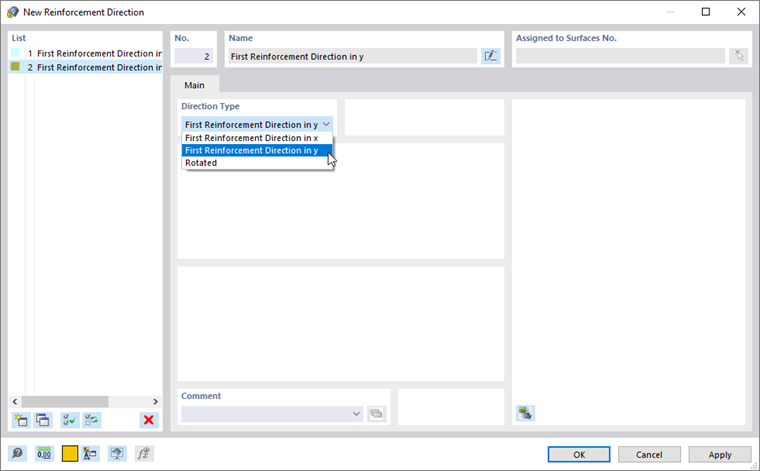

定义新的配筋方向

在'方向类型'区域的列表中选择第一个配筋方向在 y 选项。 点击确定关闭对话框并返回'混凝土设计属性'选项卡。

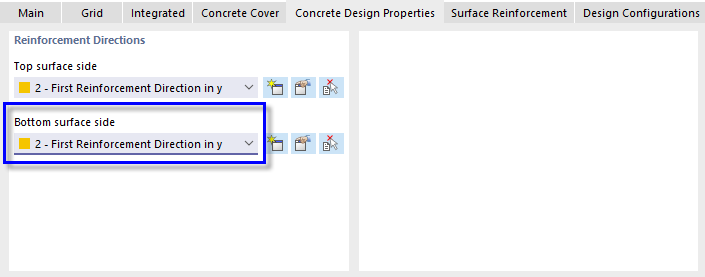

板的配筋方向

也可以为'底面侧面'选择2 - y方向的第一个配筋方向选项。

面的配筋

接下来选择面的配筋选项卡。

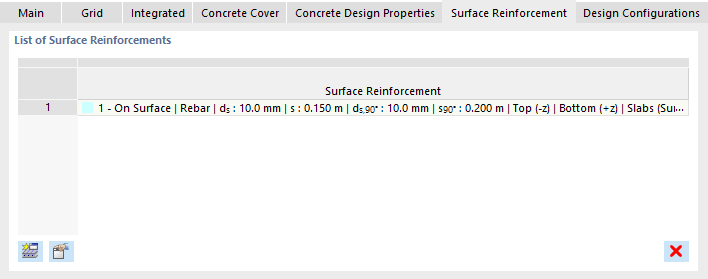

面的配筋

The '1 - On Surface |钢筋 | D_s : 10 mm | s : 楼板的配筋面积为 0.150 m'。

设计配置

最后，选择设计配置选项卡。

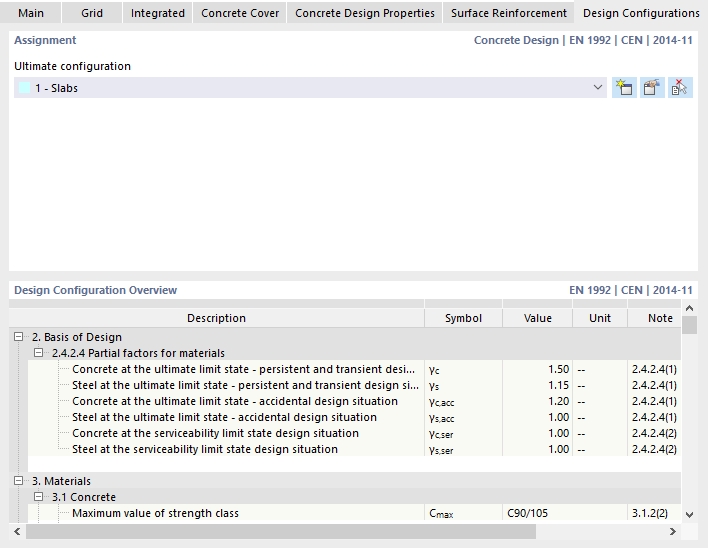

板的承载能力极限状态配置

'板'的配置类型是预设好的。 它考虑了内力设计值的优化和楼板的最小配筋面积（见 板的极限配置 图片）。

'挠度'选项卡不相关，因为 SLS 设计已被停用。 点击确定，应用修改的钢筋布置，并关闭对话框。

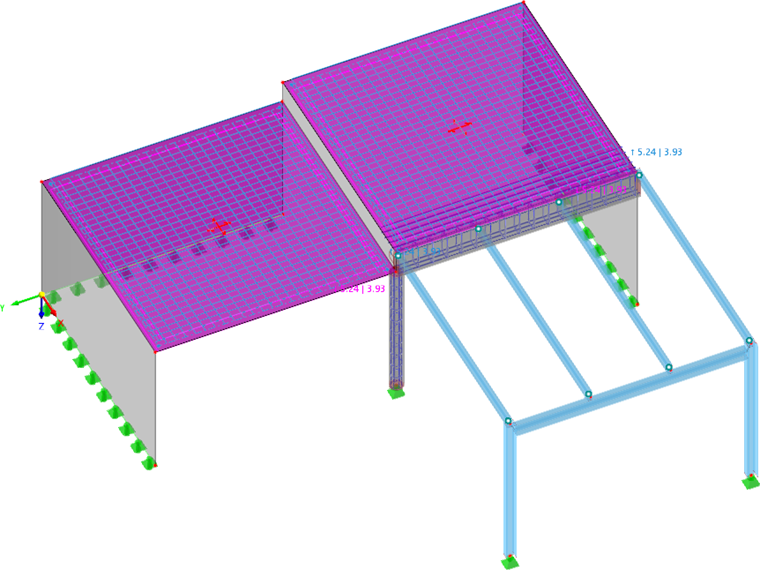

楼板配筋
