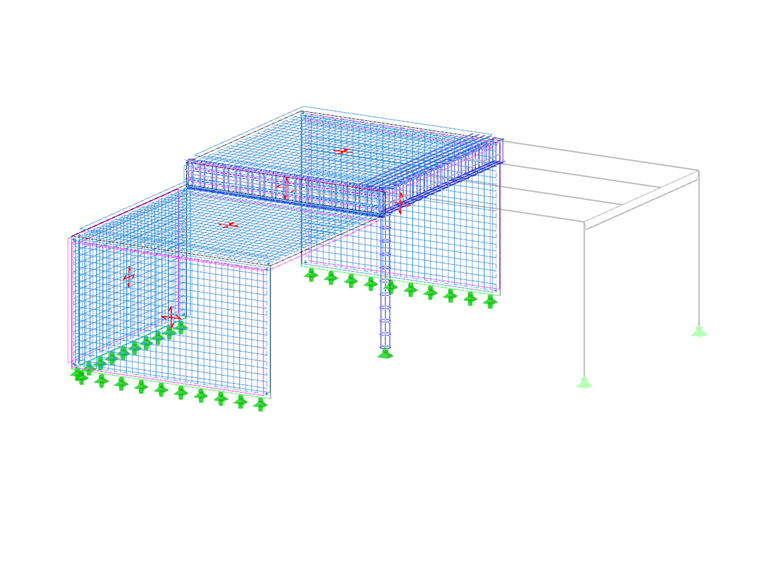

在本教程中,我们想让您熟悉程序RFEM 6的基本功能和操作。 第一部分定义了模型并对结构进行了分析。 第二部分介绍了根据欧洲规范 EN 1992-1-1 以及 CEN 设置对楼板、墙、梁和柱进行混凝土设计。
用户使用手册
RFEM 6 | 教程 - 混凝土设计
![钢纤维混凝土板](/zh/webimage/041372/3534262/Modellbild_Stahlfaserbetonplatte_2.png?mw=512&hash=6ea606fd7627bc9cb2c12bf354831b59d98fe4b8)
本文以钢纤维混凝土板为例,为您介绍使用不同的积分方法和不同的积分点数对计算结果的影响。
![跨度基于 [1] 中的图 5.2](/zh/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
为了在 RFEM 6 和“混凝土设计”模块中正确设计梁或 T 形梁,确定带肋杆件的“翼缘宽度”非常重要。 本文介绍了两跨梁的输入选项以及根据 EN 1992-1-1 计算翼缘尺寸。
![知识库 001838 | 使用结果杆件设计肋、折叠结构和面](/zh/webimage/040082/3506350/01EN.png?mw=512&hash=86813cae60e73937d4f339565433a968e198c803)
例如,如果要使用纯面模型计算内力,但仍要在杆件模型上计算组件,则可以借助结果杆件来计算。
![知识库 001796 | 抗剪强度按照 RFEM 6 中的 ACI 318-19](/zh/webimage/038433/3458623/Effective_Depth_d_Influence_on_Vc_According_to_Equation_c),_Table_22.5.5.1_ACI_318-19.png?mw=512&hash=fb0c95268ba55403adf6343e213a103627a3b5e4)
根据最新的 ACI 318-19 标准,重新定义了确定混凝土抗剪承载力 Vc的长期关系。 使用新方法,杆件高度、纵向配筋率和正应力现在都会影响抗剪强度 Vc 。 本文介绍了抗剪承载力设计的更新方法,并举例说明了如何应用。
![功能 002670 | 疲劳验算按照 EN 1992-1-1 第 6.8 章](/zh/webimage/043976/3610239/43976.png?mw=512&hash=e0ff3b74cd1dd2fb09a7a91ea4ff77ee31ee23d5)
使用“混凝土设计”模块,您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。
在设计配置中可以选择两种疲劳设计方法或设计水平:
- 设计等级 1: 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2): 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式,对于频遇作用组合,采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定,通过容许应力的上限和下限来确定。
- 分析水平 2: 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算): 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用Qfat ,
![功能 002671 | 按照欧洲规范 EC 8 对钢筋混凝土构件进行抗震设计](/zh/webimage/043980/3609964/43980.png?mw=512&hash=6b308b2caaa2cf5340fbd88a9ea7eb2e201e6890)
在混凝土设计模块中,可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能:
- 抗震设计配置
- 延性等级 DCL、DCM、DCH 的区别
- 从动力分析传递行为系数的选项
- 检查性能系数的限值
- 能力设计 "强柱-弱梁"
- 弯曲延性系数的详细说明和特殊规则
- 局部延性的细化和特殊规则
