错误和警告 表显示了一些不可设计的结果和大于 1 的设计利用率。 几乎在所有情况下，问题都出现在应力“峰值”的节点附近。 这是由于在有限元结构分析中不常见的奇异效应造成的。 在这些位置，应力集中在一个很小的区域内。 然而，在实际中并没有达到这种程度的奇点： 例如，下部板的力不会在单个节点处传递到柱子上，这与“针头形”模型相似。 相反，柱子的直径和板的厚度提供了更平滑的力流。
基本上，不建议对具有奇点的位置的结果进行评估（但是，建议对实际模型的临界位置进行检查，例如在柱子附近冲切的临界周长）。 在我们知识库中的以下文章中您可以找到关于奇点的详细信息，例如奇点出现的位置、如何识别它们以及可以采取的措施：
在本教学模型中，柱头以及肋部和支承墙的端部会出现应力奇点。 在一个相对较小的区域内，它们可以通过非常高的值来识别。 下面是一些关于处理奇点效应的提示。
带弹簧的建模支座
任何刚性支座都表示为“无限”刚度。 如果柱子和墙体的垂直支座由弹簧代替，应力峰值将明显降低。 弹簧常数可以基于例如土壤专业知识的结果。
忽略峰值区域内的结果
按照欧洲规范 2 的规定，距支座边缘一定距离的位置进行设计（见 EN 1992-1-1 5.3.2.2）。 靠近柱头的峰值与实际设计无关。 例如可以忽略柱子直径范围内的结果。
应用'面结果调整'功能
为了补偿奇异性问题，您可以应用程序的一个特定功能： 使用'面结果调整'，可以平滑用户自定义区域内的值。

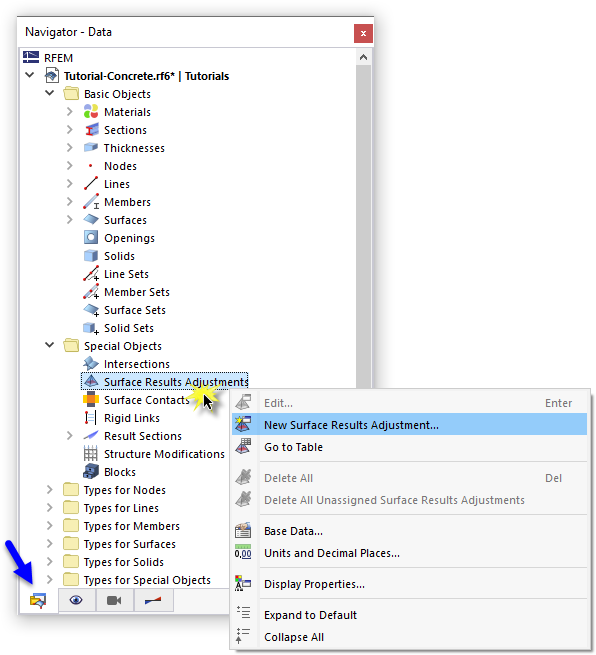

要打开该工具，请选择'导航器 - 数据'。 然后右键单击特殊对象类别中的面结果调整。

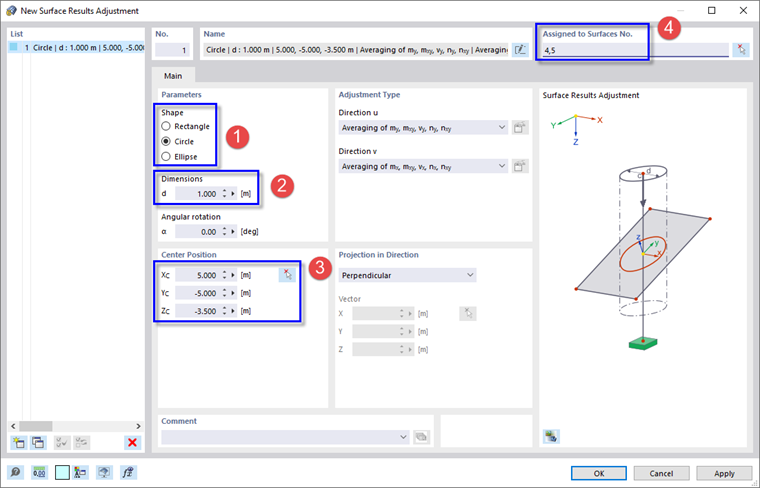

在右键菜单中选择新建面结果调整，打开'新建面结果调整'对话框。
在'参数'区域中，选择圆选项，可以创建一个圆形调整区域 (1)。 例如将该区域的直径输入为 1.00 m (2)（它是柱子直径和面厚度之和的两倍）。 在'中心位置'区域中，点击
按钮，可以在图形中选择混凝土柱（编号为15）上方的最上面的节点，其坐标为应用于 (3)。 在'分配给面编号'区域中，输入板的编号。 4,5 (4).
根据设置，在柱头周围的圆形板区域内两块板的弯矩和膜力（见'调整类型'区域）平均。 点击确定应用该功能。
点击是，确认是否删除混凝土设计结果。 将不会重新计算荷载工况和组合，但是： 结构分析的结果只是被转换。

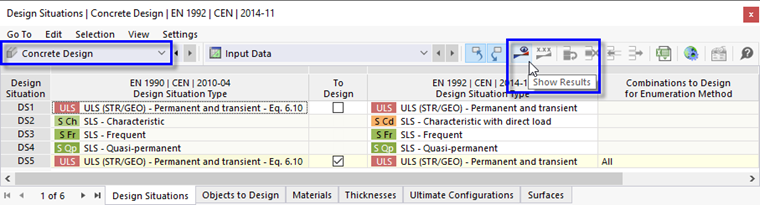

要在新设置下计算配筋率，请选择混凝土设计表。 然后像以前一样点击
按钮。

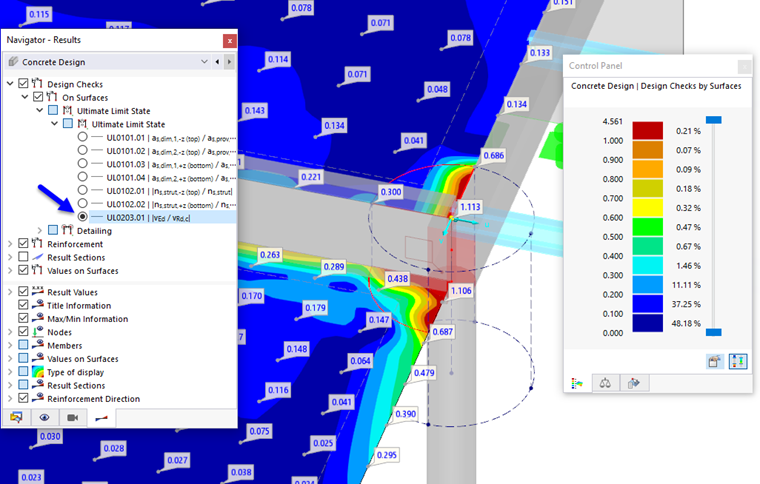

例如当您检查柱周围的抗剪设计利用率时，结果比以前更容易接受（比较 抗剪利用率 image）。
大于 1 的利用率必须在钢筋详图设计中加以考虑。 请注意，本教程不涉及抗冲切设计。
