Tabela Errors & Warnings (Błędy i ostrzeżenia) przedstawia niektóre wyniki, których nie można wyznaczyć, oraz współczynniki obliczeniowe większe niż 1. Prawie we wszystkich przypadkach problemy występują w pobliżu węzłów z "szczytami" naprężeń. Wynikają one z pojedynczych efektów, które nie są niezwykłe w podejściu MES. W tych lokalizacjach naprężenia są skoncentrowane na bardzo małym obszarze. W rzeczywistości osobliwości nie występują jednak w takim stopniu: Na przykład siły z dolnej płyty nie są przenoszone na słup w jednym węźle, co sugeruje modelowanie w kształcie łba szpilki. Zamiast tego średnica słupa i grubość płyty zapewniają płynniejszy przepływ sił.
Zasadniczo ocena wyników lokalizacji z punktami osobliwymi nie jest zalecana (jednak należy przeanalizować te wyniki dla krytycznych lokalizacji rzeczywistego modelu, takich jak obwód krytyczny dla przebicia w pobliżu słupa). W poniższych artykułach w naszej Bazie wiedzy znajdziesz szczegółowe informacje na temat osobliwości, np. gdzie występują, jak je wykrywać i jakie działania możesz podjąć:
- Osobliwości w wymiarowaniu powierzchni z betonu zbrojonego
- Zapobieganie osobliwościom w podporach węzłowych i liniowych konstrukcji płytowych
W modelu ćwiczeniowym osobliwości występują na głowicy słupa oraz na końcach żeber i ścian podporowych. Można je rozpoznać po bardzo wysokich wartościach na stosunkowo małej powierzchni. Poniżej znajduje się kilka wskazówek dotyczących obsługi efektów osobliwości.
Podpory modelowe ze sprężynami
Dowolna podpora sztywna reprezentuje sztywność „nieskończoną”. Jeżeli zamiast tego pionowe podpory słupa i ścian zostaną zamodelowane za pomocą odpowiednich sprężyn, szczyty naprężeń zostaną wyraźnie zredukowane. Stałe sprężystości mogą być oparte na przykład na wynikach ekspertyzy gruntu.
Ignorowanie wyników w obszarach pików
Zgodnie z zasadami Eurokodu 2, obliczenia należy przeprowadzić dla miejsc znajdujących się w określonej odległości od krawędzi podpory (patrz EN 1992-1-1, 5.3.2.2). Dlatego wartości szczytowe w pobliżu głowicy słupa nie mają znaczenia dla praktycznego obliczania. Dopuszczalne jest na przykład pominięcie wyników w obrębie średnicy słupa plus pewien obwód poza nią.
Stosowanie funkcji 'Dostosowanie wyników powierzchni'
Aby skompensować osobliwości, można zastosować określoną funkcję programu: 'Dostosowanie wyników powierzchni' umożliwia wygładzenie wartości w obszarze zdefiniowanym przez użytkownika.

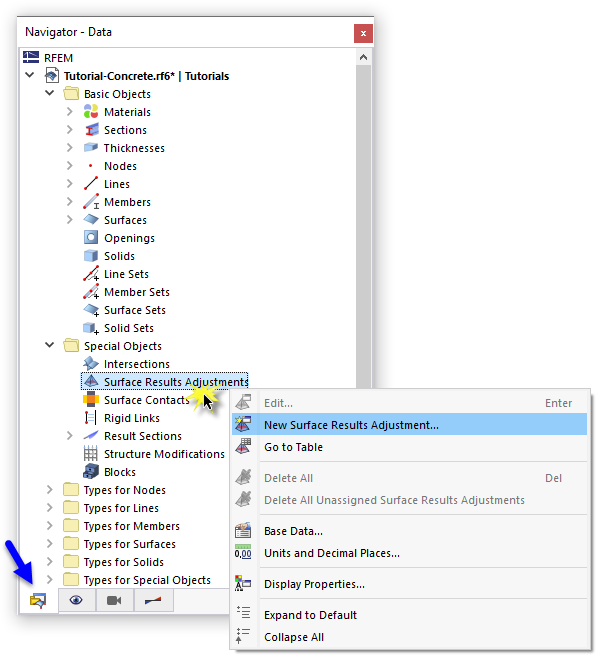

Aby otworzyć narzędzie, należy wybrać 'Nawigator - Dane'. Następnie kliknij prawym przyciskiem myszy element Dostosowanie wyników powierzchni w kategorii Obiekty specjalne.
Wybierz Nowe dopasowanie wyników powierzchni z menu kontekstowego, aby otworzyć okno dialogowe 'Nowe dopasowanie wyników powierzchni'.

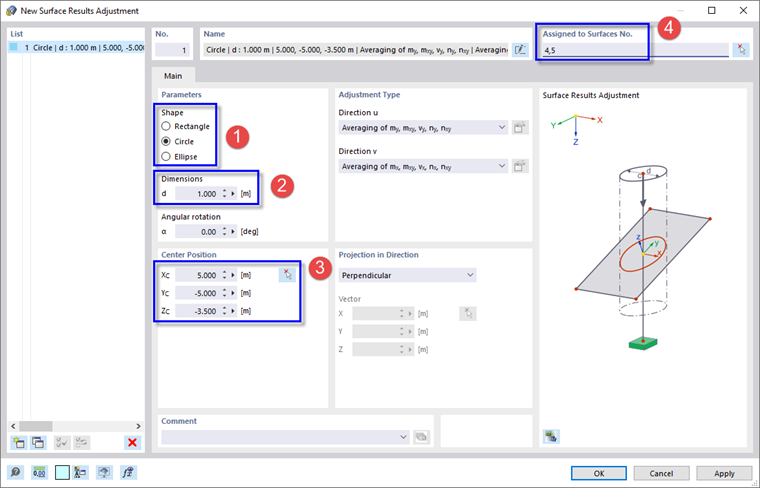

W obszarze 'Parametry' wybierz opcję Okrąg, aby utworzyć kołowy obszar dopasowania (1). Wprowadź średnicę tego pola, na przykład jako 1,00 m (2) (co stanowi dwukrotność sumy średnicy słupa i grubości powierzchni). W polu 'Położenie środkowe' kliknij przycisk
, aby wybrać najwyższy węzeł nad słupem betonowym (nr 15) na rysunku, tak aby jego współrzędne były zastosowany (3). W polu 'Przypisane do powierzchni nr' należy wprowadzić numery płyt o nr. 4,5 (4).
Ustawienia określają, że momenty i siły od membrany (patrz pole 'Typ dopasowania') dwóch płyt zostaną uśrednione w kołowych polach płyt wokół głowicy słupa. Kliknij OK, aby zastosować tę funkcję.
Pytanie o usunięcie wyników wymiarowania betonu należy potwierdzić przyciskiem Tak. Nie będzie nowych obliczeń przypadków i kombinacji obciążeń, ale: Wyniki analizy statyczno-wytrzymałościowej są właśnie przekształcane.

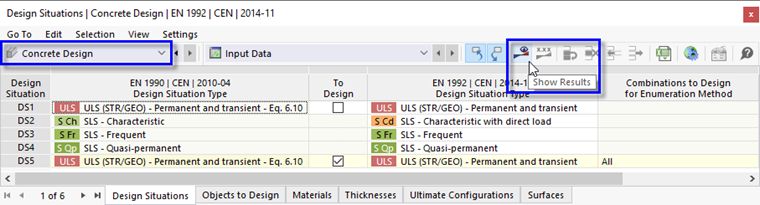

Aby obliczyć stopnie zbrojenia przy użyciu nowych ustawień, należy wybrać tabelę Wymiarowanie betonu. Następnie kliknij przycisk
, jak poprzednio.

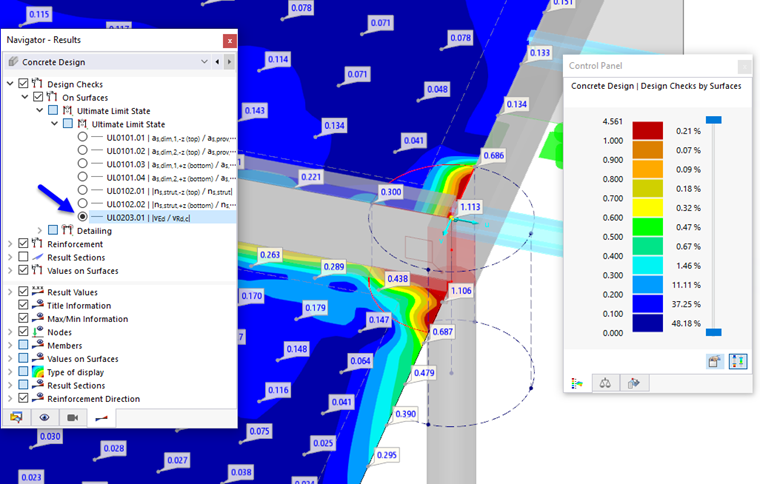

Na przykład po sprawdzeniu obliczeniowego współczynnika ścinania wokół słupa wyniki są teraz bardziej akceptowalne niż wcześniej (porównaj Obliczeniowe współczynniki ścinania (obraz).

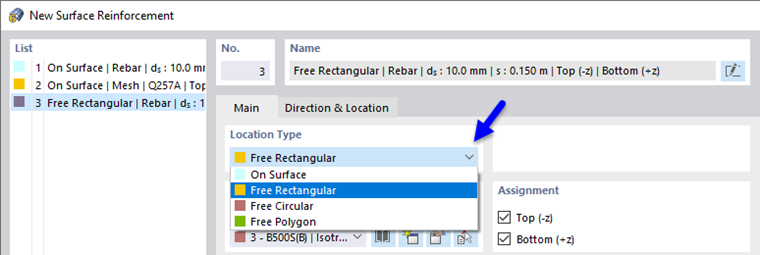

Współczynniki obliczeniowe większe niż 1 będą musiały zostać uwzględnione w szczegółowych przepisach dotyczących zbrojenia. Należy pamiętać, że ten samouczek nie obejmuje projektowania otworów pod kątem przebicia.
