Tabele wyników

Domyślnie wyświetlana jest tabela 'Błędy i ostrzeżenia'. Zawiera przegląd problemów, które wystąpiły podczas projektowania.

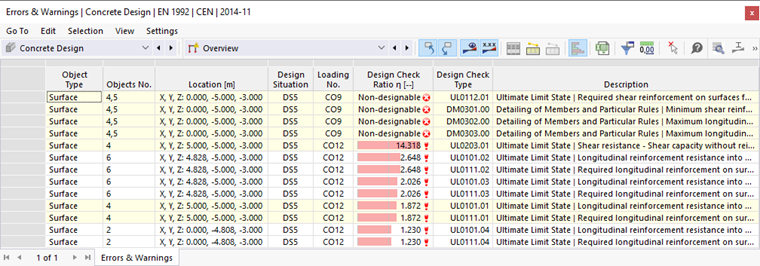

Tabela "Błędy i ostrzeżenia"

W poniższej tabeli przedstawiono kilka sprawdzeń nieobliczalnych lub sprawdzeń zakończonych niepowodzeniem. Niektóre z tych wyników znajdują się blisko podpory powierzchni lub bezpośrednio na niej, dzięki czemu można je zakwalifikować jako punkty osobliwe. Więcej informacji na temat postępowania z osobliwościami można znaleźć w rozdziale Wyniki niemożliwe do wyznaczenia. Niektóre ostrzeżenia odnoszą się jednak do niezrealizowanych weryfikacji, które wymagają dalszej uwagi. Łatwiej będzie jednak przeanalizować je graficznie (patrz rozdział Wyniki graficzne).

Aby sprawdzić konkretne wyniki obliczeń dla każdej powierzchni, użyj kategorii na liście narzędzi. Do każdej kategorii przypisany jest zestaw tabel.

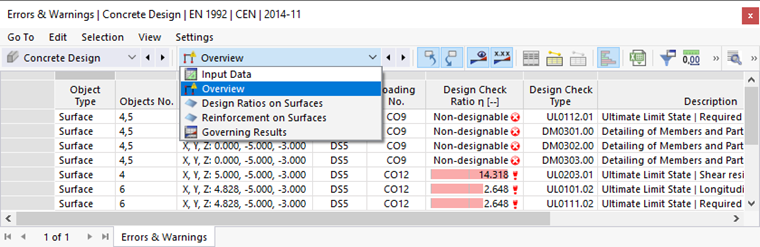

Lista kategorii wyników obliczeń

Stopnie wykorzystania na powierzchniach

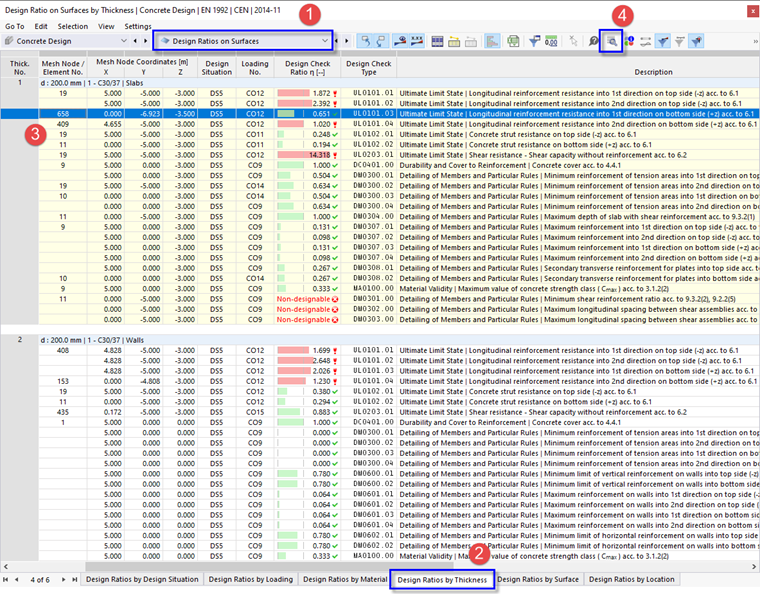

Wybierz kategorię Współczynniki obliczeniowe na powierzchniach (1). Współczynniki obliczeniowe dla każdej powierzchni są wymienione w pięciu tabelach. Wyniki są uporządkowane według różnych kryteriów. Ustawić tabelę Współczynniki obliczeniowe według grubości, klikając zakładkę (2).

Tabela "Współczynniki obliczeniowe według grubości"

Płyty i ściany zostały zdefiniowane przez różne typy grubości. Dlatego też maksymalne wyniki obliczeń płyt są podane w pierwszym bloku (grubość nr 1), a ścian w drugim bloku (grubość nr 2). Większość stosunków koloru czerwonego można wytłumaczyć osobliwościami (patrz rozdział Wyniki niemożliwe do wyznaczenia).

W tej tabeli wartości podane w kolumnie 'Współczynnik kontroli obliczeń' stanowią iloraz wymaganych powierzchni zbrojenia i rzeczywistego zbrojenia. Wyniki obejmują kontrolę obliczeń i kontrolę szczegółów. Te pierwsze są oznaczone jako typy czeków 'UL', drugie jako 'DM'. Na przykład parametr 'UL0101.03' reprezentuje sprawdzenie nośności zbrojenia podłużnego zgodnie z EN 1992-1-1, 6.1 w odniesieniu do kierunku głównego na dolnej stronie płyty (3). Wybierz tę linię w górnym bloku (trzecia linia, węzeł siatki nr 658).

Aby wyświetlić szczegóły obliczeń, należy nacisnąć klawisz na pasku narzędzi tabeli (4). Otworzy się nowe okno.

Szczegóły kontroli obliczeń dla zbrojenia podłużnego

W tym oknie można sprawdzić wszystkie parametry obliczeń i odpowiednie równania. Po zakończeniu wróć do tabel, klikając przycisk Zamknij.

Zbrojenie na powierzchniach

Na pasku narzędzi tabeli wybierz kategorię Zbrojenie na powierzchniach (patrz obraz Lista kategorii dla wyników obliczeń). Zbrojenie każdej powierzchni jest ponownie wymienione w kilku tabelach według różnych kryteriów. Ustawić tabelę Wymagane zbrojenie według powierzchni.

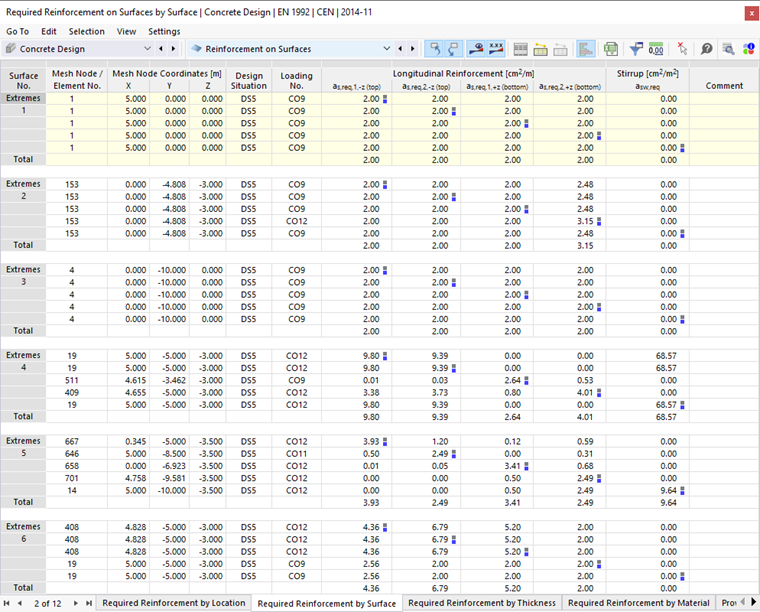

Tabela "Wymagane zbrojenie według powierzchni"

W tej tabeli podane są wartości ekstremalne wymaganego zbrojenia dla każdej powierzchni. Maksymalne pola powierzchni dla każdej kategorii zbrojenia są oznaczone symbolami . Można również sprawdzić, która kombinacja obciążeń wymaga maksymalnego zbrojenia dla każdej powierzchni, strony powierzchni i kierunku zbrojenia.

Tak jak poprzednio, szczegóły projektu można sprawdzić w oknie dialogowym 'Szczegóły kontroli konstrukcji' (patrz ilustracja Szczegóły kontroli): Należy wybrać linię, a następnie nacisnąć klawisz na pasku narzędzi tabeli.
