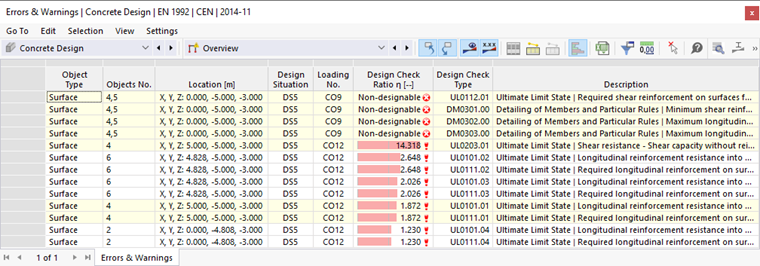

Le tableau « Erreurs et avertissements » est affiché par défaut. Il donne un aperçu des problèmes qui sont survenus lors de la vérification.
Ce tableau présente plusieurs vérifications incalculables ou ayant échoué. Certains de ces résultats sont situés à proximité ou directement sur un appui de la surface, de sorte qu'ils peuvent être qualifiés de singularités. Vous trouverez plus de détails sur la gestion des singularités dans le chapitre Résultats incalculables. Cependant, certains avertissements font référence à des vérifications non satisfaites qui nécessitent une attention particulière. Il sera cependant plus facile de les examiner graphiquement (voir le chapitre Résultats graphiques).
Pour vérifier les résultats de calcul spécifiques de chaque surface, utilisez les catégories dans la liste de la barre d'outils. Un ensemble de tableaux est assigné à chaque catégorie.
Ratios de vérification sur les surfaces

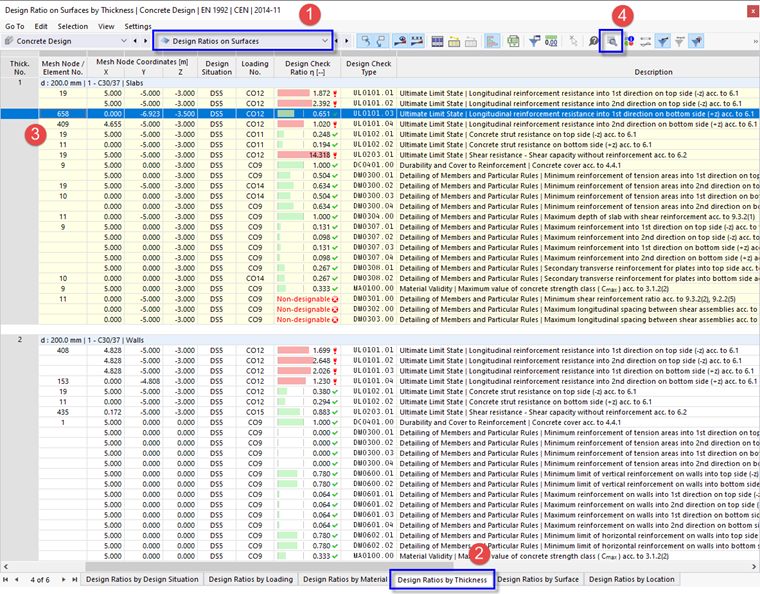

Sélectionnez la catégorie Ratios de vérification sur les surfaces (1). Les ratios de vérification de chaque surface sont répertoriés dans cinq tableaux. Les résultats sont classés selon différents critères. Définissez le tableau Ratios de vérification par épaisseur en cliquant sur l'onglet (2).
Les dalles et les voiles ont été définis par des types d'épaisseur différents. Par conséquent, les résultats de vérification maximaux des dalles sont répertoriés dans le premier bloc (épaisseur n° 1) et ceux des voiles dans le deuxième bloc (épaisseur n° 2). La plupart des ratios rouges peuvent être expliqués par des singularités (voir le chapitre Résultats incalculables).
Dans ce tableau, les valeurs répertoriées dans la colonne « Ratio de vérification » représentent les quotients des aires d'armatures requises et des aires d'armatures prévues. Les résultats incluent les vérifications de calcul et les vérifications des détails. Les premiers sont étiquetés comme des types de vérification « UL », les derniers comme « DM ». Par exemple, « UL0101.03 » représente la vérification de la résistance des armatures longitudinales selon l'EN 1992-1-1, 6.1 par rapport à la direction principale au niveau du côté inférieur de la dalle (3). Sélectionnez cette ligne dans le bloc supérieur (troisième ligne, nœud de maillage n° 657).
Pour afficher les détails de cette vérification, cliquez sur le bouton
dans la barre d'outils du tableau (4). Une nouvelle fenêtre s'ouvre.
Dans cette fenêtre, vous pouvez vérifier tous les paramètres de la vérification et les équations pertinentes. Lorsque vous avez terminé, retournez aux tableaux en cliquant sur Fermer.
Armatures sur les surfaces

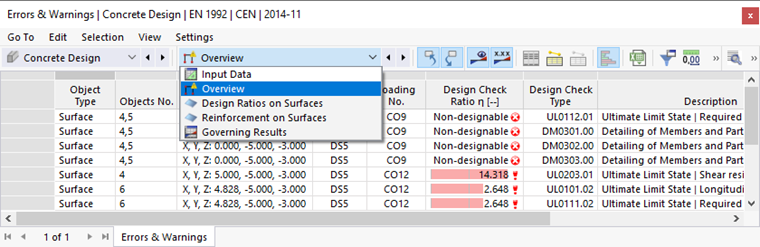

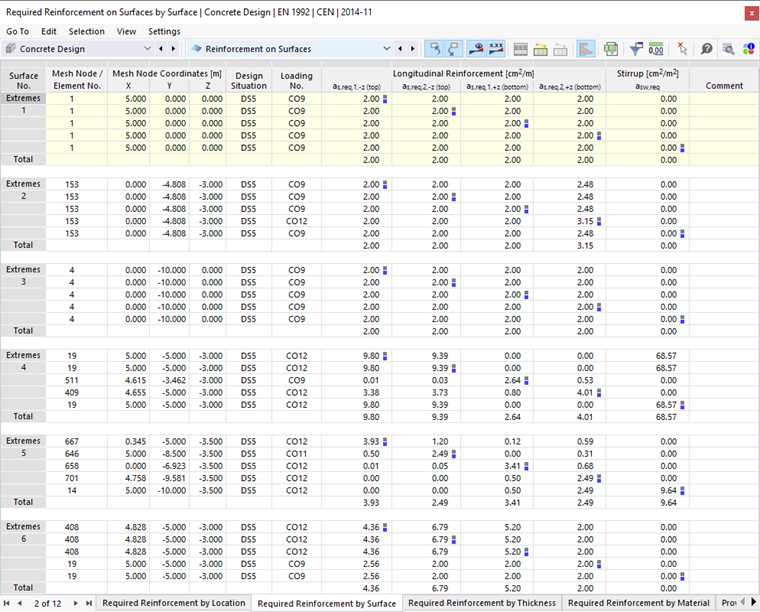

Dans la barre d'outils du tableau, sélectionnez la catégorie Armatures sur les surfaces (voir l'image Liste des catégories pour les résultats de vérification). Les armatures de chaque surface sont de nouveau répertoriées dans plusieurs tableaux selon différents critères. Définissez le tableau Armatures requises par surface.
Dans ce tableau, les valeurs extrêmes des armatures requises sont répertoriées pour chaque surface. Les aires maximales de chaque catégorie d'armatures sont signalées par les symboles
. Vous pouvez également examiner quelle combinaison de charges requiert des armatures maximales pour chaque surface, côté de surface et direction d'armature.
Comme précédemment, vous pouvez vérifier les détails de la vérification dans la boîte de dialogue « Détails de la vérification » (voir l'image Détails de la vérification) : sélectionnez une ligne, puis cliquez sur le bouton
dans la barre d'outils du tableau.
