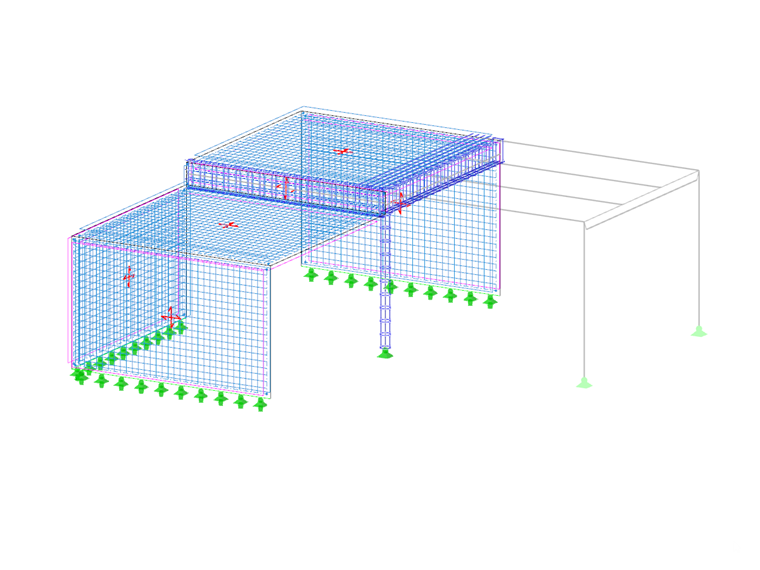

Dans ce tutoriel, nous souhaitons vous familiariser aux principales fonctionnalités du logiciel RFEM. Dans la première partie, un modèle a été défini et un calcul de structure a été effectué. La deuxième partie traite de la vérification du béton des dalles, voiles, poutres et poteaux selon l'EN 1992-1-1 avec les paramètres CEN.
RFEM 6 | Tutoriel - Vérification du béton
![Dalle en béton fibré](/fr/webimage/041372/3534262/Modellbild_Stahlfaserbetonplatte_2.png?mw=512&hash=6ea606fd7627bc9cb2c12bf354831b59d98fe4b8)
![Portées basées sur la Figure 5.2 de [1]](/fr/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
![Ko 001838 | Vérification des nervures, des structures pliées et des surfaces à l'aide des barres résultantes](/fr/webimage/040082/3506350/01EN.png?mw=512&hash=86813cae60e73937d4f339565433a968e198c803)
![KB 001796 | Résistance au cisaillement selon l'ACI 318-19 de RFEM 6](/fr/webimage/038433/3458623/Effective_Depth_d_Influence_on_Vc_According_to_Equation_c),_Table_22.5.5.1_ACI_318-19.png?mw=512&hash=fb0c95268ba55403adf6343e213a103627a3b5e4)
![Fonctionnalité 002670 | Vérification à la fatigue selon le Chapitre 6.8 de l'EN 1992-1-1](/fr/webimage/043976/3670815/43976-FR.png?mw=512&hash=9f26b7f8f361cb8dcad1cf94a2f89197c95d0b9f)
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
![Fonctionnalité 002671 | Analyse sismique selon l'EC 8 pour les barres en béton armé](/fr/webimage/043980/3671725/43980-FR.png?mw=512&hash=f2de4c6fb29cf1c9d8a314b8ab3a64e5e37e1600)
Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :
- Configurations pour l'analyse sismique
- Différenciation entre les classes de ductilité DCL, DCM, DCH
- Possibilité de transférer le coefficient de comportement de l'analyse dynamique
- Vérification de la valeur limite du coefficient de comportement
- Vérifications de la capacité des « Poteau fort - poutre faible »
- Règles pour la vérification de la ductilité en courbure
- Règles pour la ductilité locale.
![Fonctionnalité 002654 | Vérification du béton fibré](/fr/webimage/043225/3674350/43225-FR.png?mw=512&hash=929faf946b686d30dde41c76af102f45cf4c2e26)
Le module complémentaire Vérification du béton vous permet de calculer des composants structuraux en béton fibré selon la directive DAfStb sur le béton fibré.
Cette option est disponible pour la vérification selon l'EN 1992-1-1. La vérification selon les directives DAfStb est effectuée dès qu'un béton de type « béton fibré » est assigné à un composant structural avec des armatures.
Accéder à la vidéo explicative![Fonctionnalité 002652 | Option d'armatures « Épingles » pour la vérification selon l'EN 1992-1-1](/fr/webimage/043170/3674339/43170-FR.png?mw=512&hash=b8157f8a0d5aec19fac78fd37ceef4aa3c414e73)
Dans l'onglet « Armatures d'effort tranchant », vous pouvez sélectionner l'option « Épingles sur les barres d'armatures libres avec sélection active dans le graphique ». Cela vous permet de disposer des épingles supplémentaires sur les barres d'armature libres de l'armature longitudinale.
Vous pouvez activer ou désactiver la position des épingles dans le graphique. Les épingles sont appliquées pour les vérifications à l'ELU et les vérifications des dispositions constructives. Elles sont disponibles pour la vérification selon l'EN 1992-1-1.
Accéder à la vidéo explicative
