Les paramètres globaux de vérification du béton définis dans le chapitre Paramètres pour la vérification du béton s'appliquent à toutes les surfaces et barres constituées de béton. Il n'est donc pas nécessaire d'activer la vérification de la poutre en retombée et du poteau séparément : le module « Vérification du béton » est déjà activé (voir l'image Activation du module complémentaire « Vérification du béton » ).
Pour la vérification du béton, la norme « EN 1992 » a été définie (voir l'image Sélection de la norme et de l'annexe nationale ). La situation de projet à l'ELU « SP5 » basée sur les résultats d'une analyse géométriquement linéaire est également valable pour les éléments de barre (voir l'image SP5 avec paramètres pour la vérification du béton ).
La vérification à l'état limite de service a été désactivée pour tous les objets en béton (voir l'image Désactivation de la vérification à l'« ELS » ) car ils ne seront pas traités dans ce tutoriel.
Vérification du béton des barres

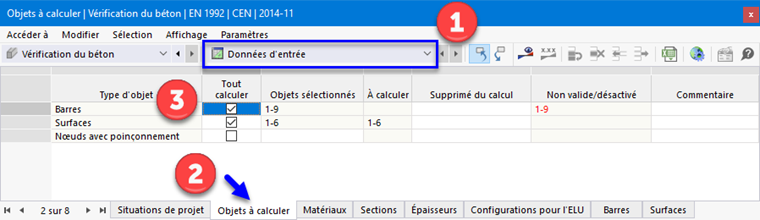

Toutes les barres ont été désactivées pour la vérification du béton afin que les surfaces puissent être analysées sans erreur concernant les paramètres non définis des barres (voir l'image Sélection des types d'objet pour la vérification ). Pour activer la vérification des barres maintenant, sélectionnez la catégorie Données d'entrée dans la liste des tableaux « Vérification du béton » (1).
Accédez au tableau des Objets à calculer (2). Cochez ensuite la case Tout calculer des « Barres » (3). Cliquez sur Oui pour confirmer que les résultats de la vérification du béton doivent être supprimés.
La colonne « À calculer » des barres est toujours vide car les paramètres ne sont pas encore définis. Plus tard, la colonne « Non valide/désactivé » n'affichera que les numéros des barres en acier qui sont automatiquement désactivées pour la vérification (voir l'image Lancement de la vérification ).
Configuration de vérification pour les barres
Deux configurations de vérification ont été définies pour la vérification des surfaces (voir l'image Configuration pour l'ELU des voiles ).

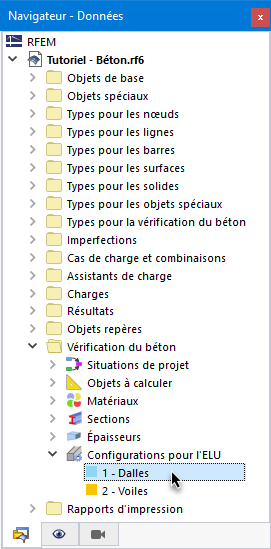

Définissez le Navigateur - Données en cliquant sur l'onglet

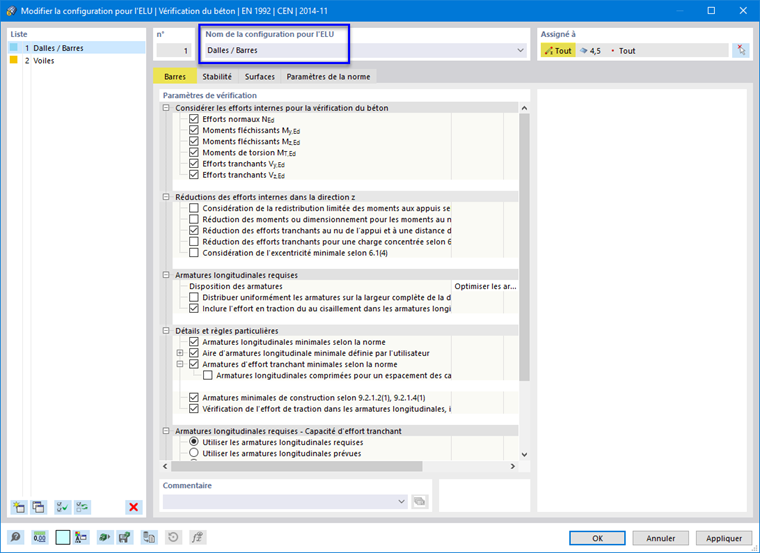

. Double-cliquez ensuite sur l'élément 1 - Dalles de la catégorie « Configurations pour l'ELU » dans le dossier « Vérification du béton ». Le nouvel onglet Barres s'affiche dans la boîte de dialogue « Modifier la configuration pour l'ELU ».
La zone « Assigné à » indique que toutes les barres sont gérées par cette situation de projet. Par conséquent, ajoutez /Barres dans la zone « Nom de la configuration pour l'ELU ». Il n'est pas nécessaire de faire la distinction entre les paramètres des nervures et des poteaux. Les paramètres par défaut conviennent aux deux.
Fermez la boîte de dialogue en cliquant sur OK.
