基本设置

在章节 混凝土设计设置中定义的混凝土设计全局设置适用于所有由混凝土组成的面和杆件。 因此不需要分别激活下部梁和柱的设计： '混凝土设计'已经激活（见 激活 '混凝土设计' 模块 图片）。

对于混凝土设计，'EN 1992'被定义为标准（见 选择标准和国家附录 图片）。 基于几何线性分析结果的 ULS 设计情况 'DS5' 也适用于杆件单元（见 DS5 以及混凝土设计设置 image）。

所有混凝土对象的正常使用极限状态设计被禁用（见 停用'正常使用极限状态'设计 图片），因为它们不在本教程中。

混凝土杆件设计

在进行混凝土设计时，所有杆件都被停用，以便可以对面进行分析，而不会出现与杆件的未定义设置相关的任何错误（见 为设计选择对象类型 image）。 现在要启用杆件设计，请从'混凝土设计'表 (1) 的列表中选择输入数据。

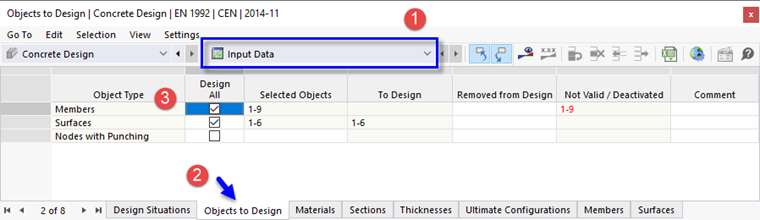

激活杆件进行设计

转到要设计的对象表 (2)。 然后勾选'杆件' (3) 的全部设计复选框。 点击是，确认是否删除混凝土设计结果。

由于尚未定义参数，杆件的'待设计'列仍然是空的。 稍后，'无效/停用'列将只显示在设计中自动停用的钢杆件的编号（见 开始设计 图片）。

杆件设计配置

已经为面的设计定义了两种设计配置（见 墙体的极限配置 图片）。

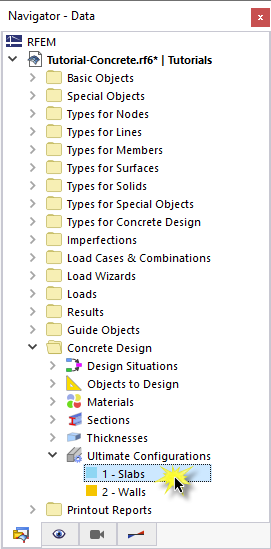

ULS 设计配置

通过点击 选项卡，设置导航器 - 数据。 然后在'混凝土设计'文件夹中双击'最终配置'类别下的1 - 板。 在'编辑承载能力'对话框中，会显示新的杆件选项卡。

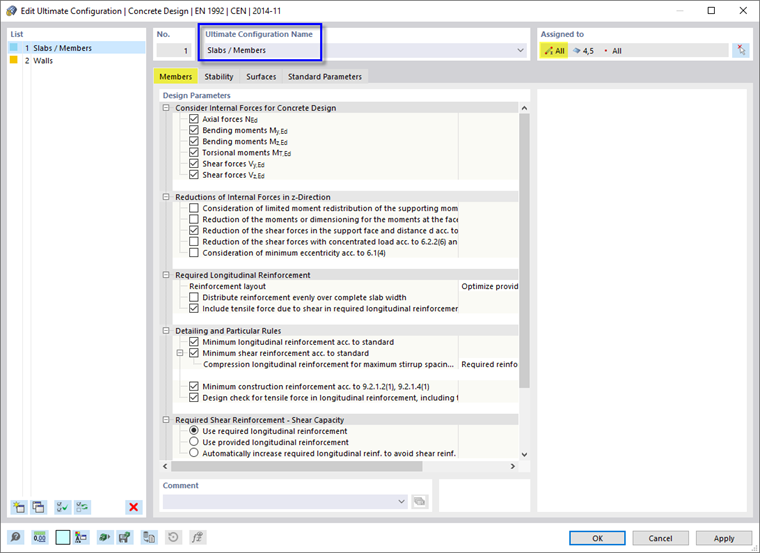

板和杆件的承载能力极限状态配置

在'分配给'区域内显示所有杆件都按照这种设计状况管理。 因此，在'最终配置名称'区域中添加/杆件。 肋和柱的设置不需要区别。 默认设置对两者都适用。

点击确定关闭该对话框。
