设计状况

在组合荷载工况进行静力分析时，创建了 'ULS (STR/GEO) - 持久和短暂' 设计情况和三种 SLS 设计情况。 由于可能与混凝土设计相关，所以在导航器的'混凝土设计'文件夹中也会列出这些设计状况。

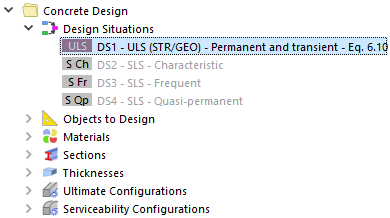

混凝土设计的设计情况

在导航器中双击设计状况项 DS1 - ULS (STR/GEO)。 在'荷载工况和组合'对话框的'设计状况'选项卡中，激活'混凝土设计'选项，二阶 (P-Δ) 理论为设置。 该方法适用于钢杆件的设计，但不适用于面、肋和柱的混凝土设计（后者是通过基于名义曲率的方法设计的）。

因此建议在进行混凝土设计时禁用预设的设计状况，然后使用相应的设置创建一个新的设计状况。 点击列表下方的 按钮，可以选择所有设计状况(1)。

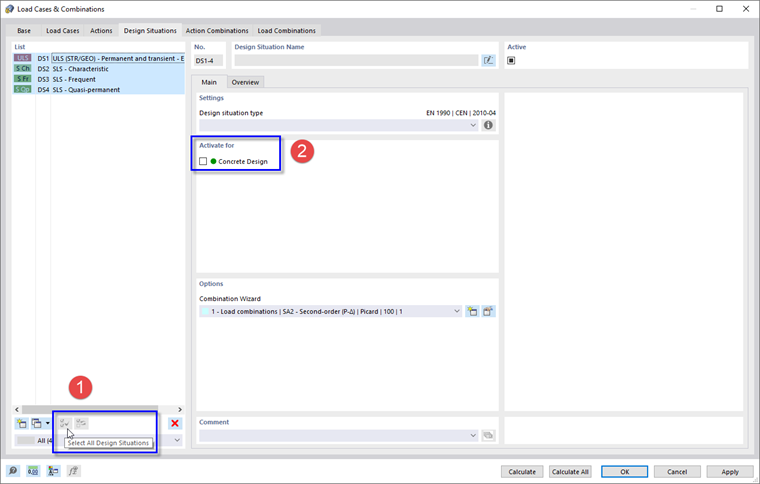

对混凝土设计禁用 DS1 到 DS4

停用混凝土设计复选框以禁用所有设计情况 (2)。

要创建 ULS 设计状况的副本，请在列表 (1) 中选择 DS1。

创建包含组合的 DS1 的副本

然后打开列表(2)下方的 按钮列表。 选择复制所选的设计状况和组合选项。 新的设计状况 'DS5' 被创建。

选择 'DS5' 设计情况 (1)。 然后激活混凝土设计复选框来分配这种设计状况(2)。

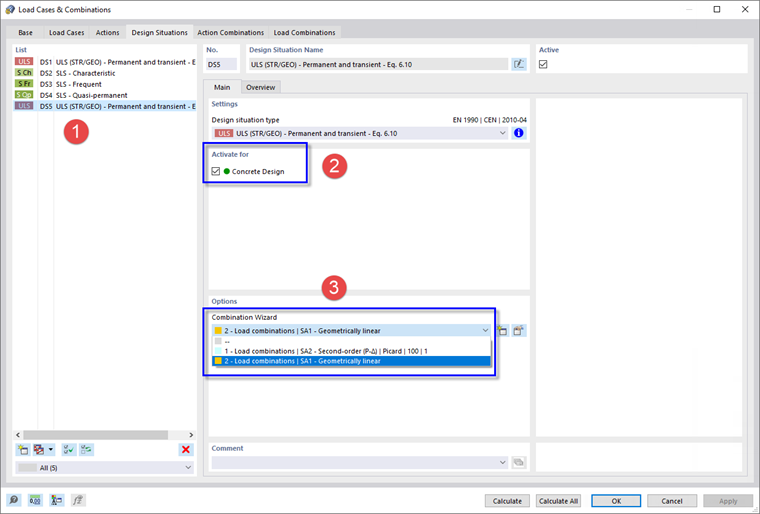

带混凝土设计设置的 DS5

在'选项'区域中选择 2 - 荷载组合 | SA1 - 几何线性组合法 (3) 以便根据混凝土对象确定设计情况的内力。

点击确定关闭对话框。
