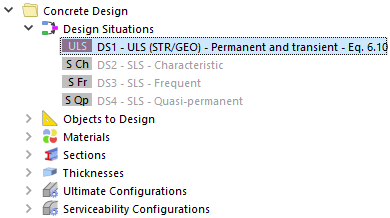

' ULS (STR/GEO) - постоянная и переходная расчетная ситуация ' и три расчетные ситуации SLS были созданы при объединении загружений для статического расчета. Эти расчетные ситуации также перечислены в папке 'Concrete Design' навигатора, поскольку они могут иметь отношение к конкретному проекту.
Дважды щелкните элемент расчетной ситуации DS1 - ULS (STR/GEO) в навигаторе. На вкладке 'Расчетные ситуации' диалогового окна 'Нагрузки и сочетания' активируется опция 'Конкретный расчет' и используется теория второго порядка (P-Δ). набор. Этот метод применим при проектировании стальных стержней, которые еще не требуются для расчета поверхностей, ребер и колонн (последние рассчитываются методом, основанным на номинальной кривизне).

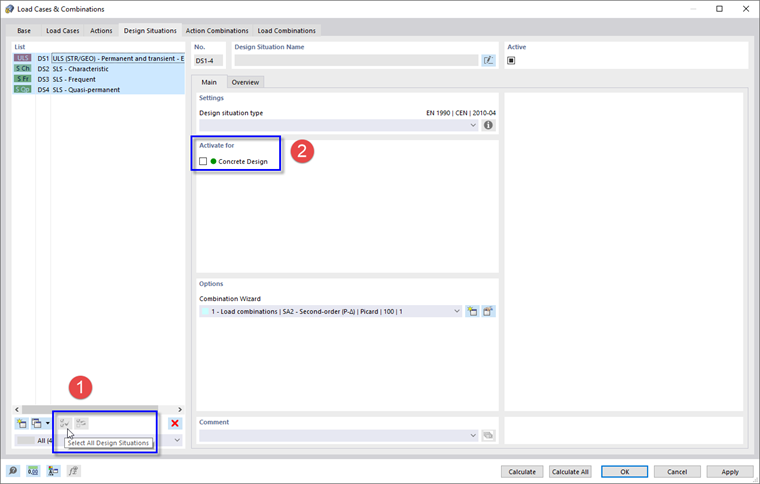

Поэтому рекомендуется отключить предустановленные расчетные ситуации для конкретного расчета и вместо этого создать новую расчетную ситуацию с соответствующими настройками. Нажмите кнопку
под списком, чтобы выбрать все расчетные ситуации (1).
Снимите флажок Конкретный расчет , чтобы отключить все расчетные ситуации (2).

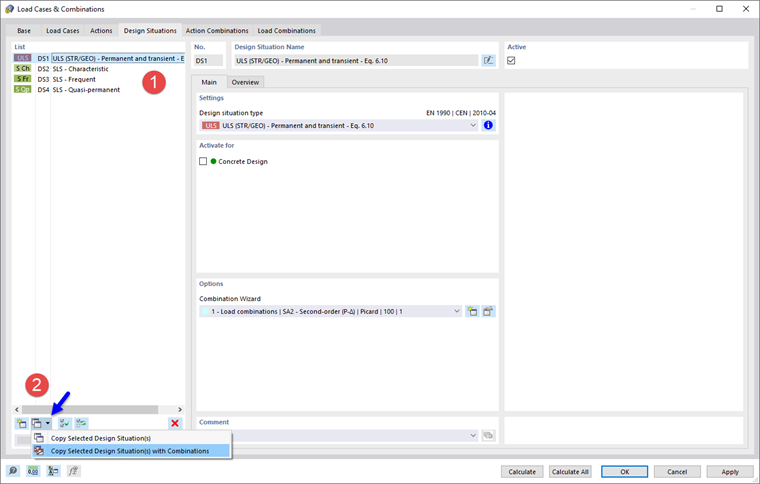

Чтобы создать копию расчетной ситуации ULS, выберите в списке пункт DS1 (1).
Затем откройте список с помощью кнопки
под списком (2). Выберите опцию Копировать выбранные расчетные ситуации с комбинациями . Создана новая расчетная ситуация ' DS5 '.

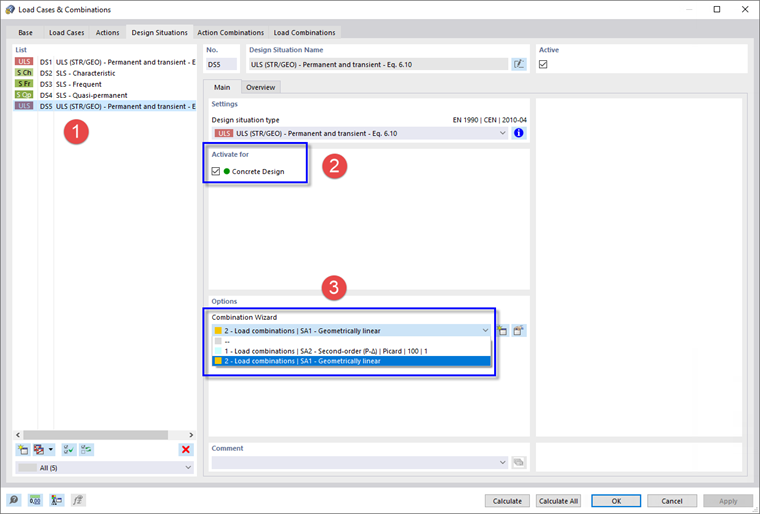

Выберите расчетную ситуацию 'DS5' (1). Затем активируйте флажок Конкретный расчет , чтобы указать эту расчетную ситуацию (2).
В области 'Параметры' выберите 2 - Комбинации нагрузок | SA1 - геометрически линейный метод комбинирования (3), при котором внутренние силы расчетной ситуации определяются в соответствии с конкретными объектами.
Нажмите ОК , чтобы закрыть диалоговое окно.
