Если на модели отображаются результаты, отключите их, нажав кнопку
на панели инструментов.

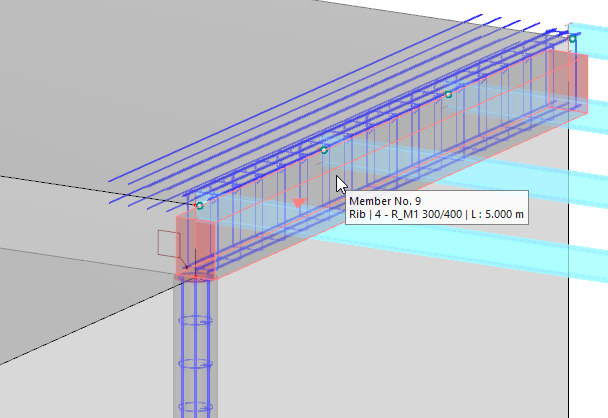

Установите аксонометрический вид, нажав кнопку
. Вы можете увидеть арматурные каркасы балки перекрытия и колонны. Вы можете скрыть символ цилиндра, отключив объекты результата в ' навигаторе - отображении '.

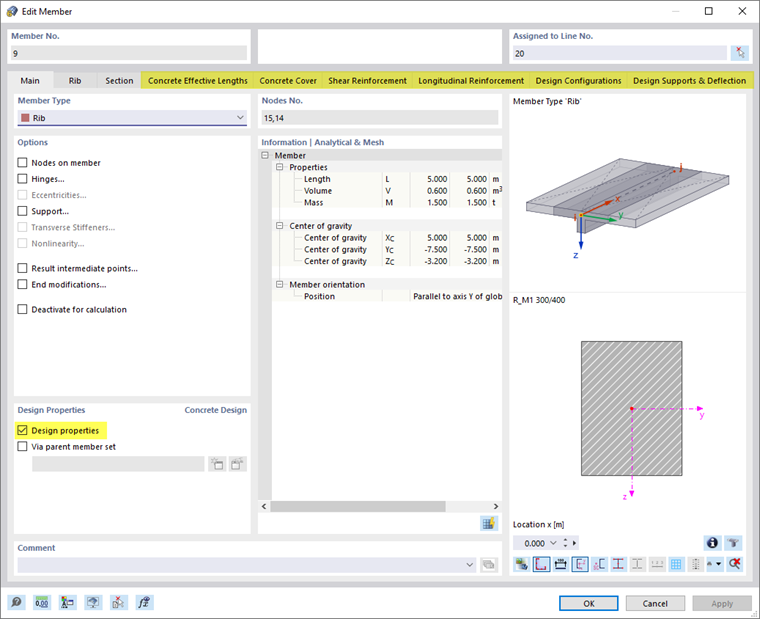

Дважды щелкните балку перемычки (стержень № 9 ), чтобы открыть диалоговое окно ' Изменить стержень '. На первой вкладке включены ' Свойства конструкции ', поэтому доступны дополнительные вкладки, управляющие настройками.
Защитный слой бетона

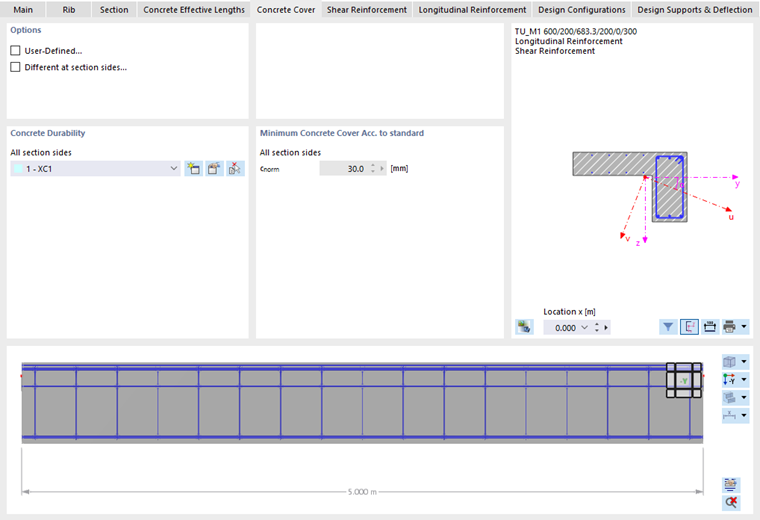

Выберите вкладку Бетонное покрытие .
В области 'Прочность бетона' для всех сторон балки предварительно задана категория XC1 . Он контролирует бетонное покрытие в соответствии со стандартом.
Поперечная арматура
Затем выберите вкладку Армирование сдвигом .

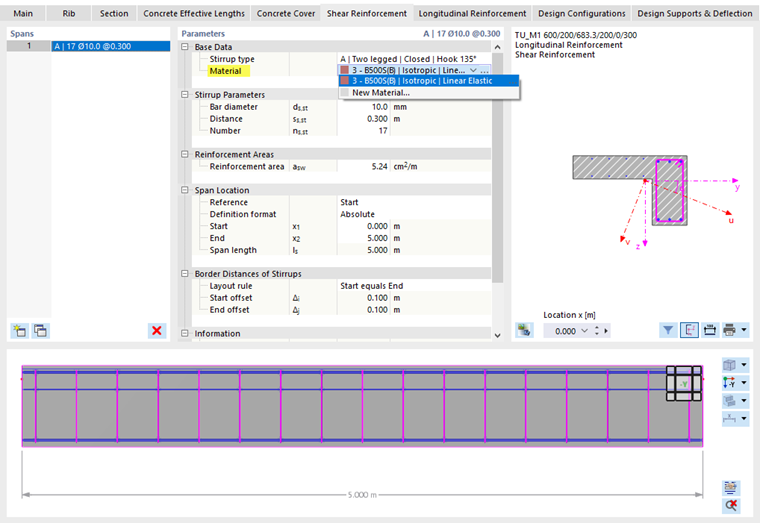

Эта вкладка управляет расположением хомутов. Чтобы назначить 'Материал ', откройте список материалов в категории' Базовые данные ' и выберите тип 3 - B500S (B) .
Диаметр хомутов задан на 10 мм, а продольный шаг - на 30 см. Здесь можно изменить любой параметр. Количество хомутов зависит от расстояния и длины балки.
Продольная арматура
Наконец, выберите вкладку Продольная арматура .

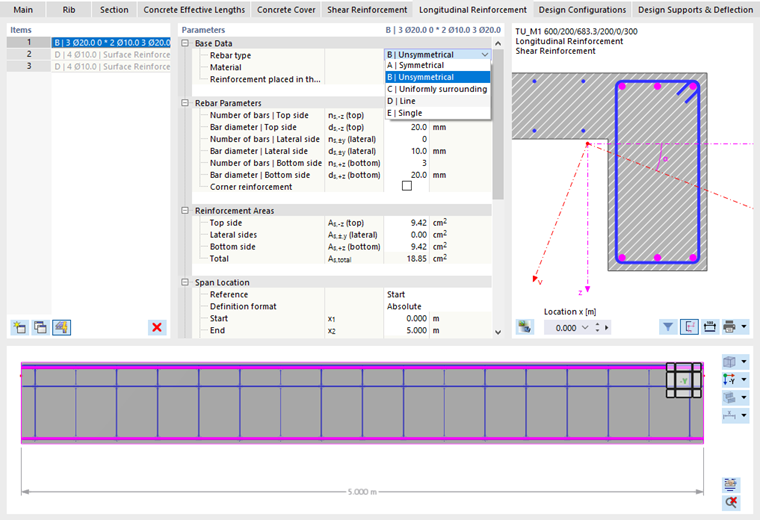

Чтобы определить разные арматурные стержни для верхней и нижней сторон балки, откройте список типов компоновки в категории ' Базовые данные '. Выберите B | Несимметричный вариант . Затем снова установите материал 3 - B500S (B) в строке ниже (1).
В категории 'Параметры арматурных стержней' теперь можно определить различную компоновку стержней для верхней и нижней сторон балки.

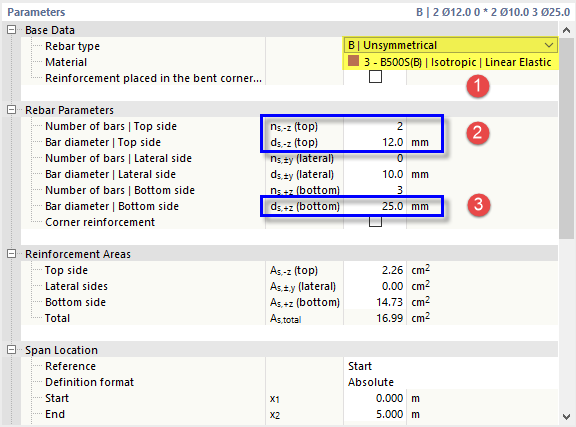

Щелкните поле 'ns, -z (вверху)' и введите (или выберите) 2 арматурных стержней. В поле ниже отрегулируйте диаметр стержня до 12 мм (2). Затем выберите поле 'ds, + z (снизу)' и задайте диаметр трех стержней внизу как 25 мм (3).
Затем вы можете проверить значения, перечисленные в категории 'Области армирования' ниже.
Инфо
С помощью кнопки
вы можете включить или выключить арматурные стержни фланца, чтобы они учитывались при расчете или нет. Они представляют собой поверхностную арматуру, заданную для соседней плиты.
Нажмите ОК , чтобы применить армирование к балке перекрытия и закрыть диалоговое окно.
