Дважды щелкните столбец (номер элемента 1 ), чтобы открыть диалоговое окно ' Изменить элемент '. Настройки немного отличаются, так как устойчивость колонны требует дополнительной проверки.
Защитный слой бетона
Выберите вкладку Бетонное покрытие и убедитесь, что задана категория ' XC1 '.
Поперечная арматура
Затем выберите вкладку Армирование сдвигом .
В категории 'Базовые данные' снова выберите тип 3 - B500S (B) из списка материалов.
Стандартные настройки хомутов (Ø 10 мм, s = 0,30 м) подходят для данной конструкции.
Продольная арматура
Выберите вкладку Продольная арматура .
Откройте список типов макетов в категории ' Базовые данные '. Выберите C | Равномерно окружающий вариант (1). Затем снова установите материал 3 - B500S (B) в строке ниже.
В категории 'Параметры арматурных стержней' введите (или выберите) 6 арматурных стержней в поле 'ns' (2). К конструкции подходит пруток диаметром 20 мм.
Расчётные длины для железобетона
Наконец, выберите вкладку Эффективная длина бетона , чтобы определить параметры потери устойчивости колонны. Они требуются для расчета по методу, основанному на номинальной кривизне, как указано в EN 1992-1-1, 5.8.8.

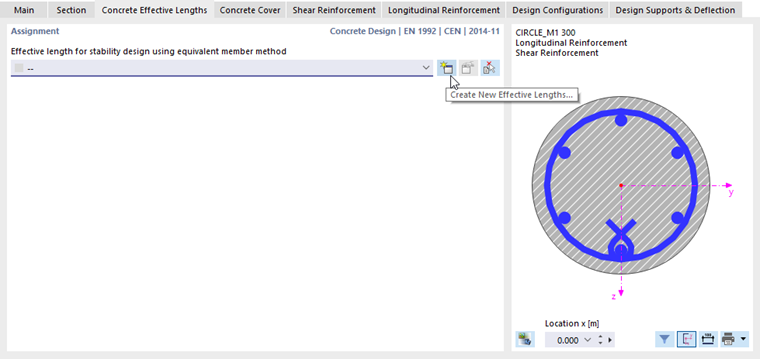

Потеря устойчивости при изгибе анализируется только тогда, когда определены эффективные длины стержня. Нажмите кнопку

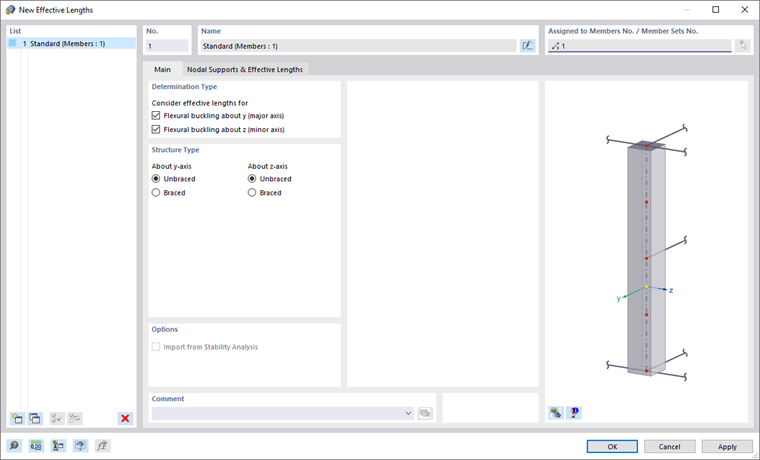

в области ' Назначение ', чтобы создать новый тип эффективной длины. Открывается другое диалоговое окно.
По умолчанию расчет потери устойчивости выполняется для обеих главных осей свободного стержня.

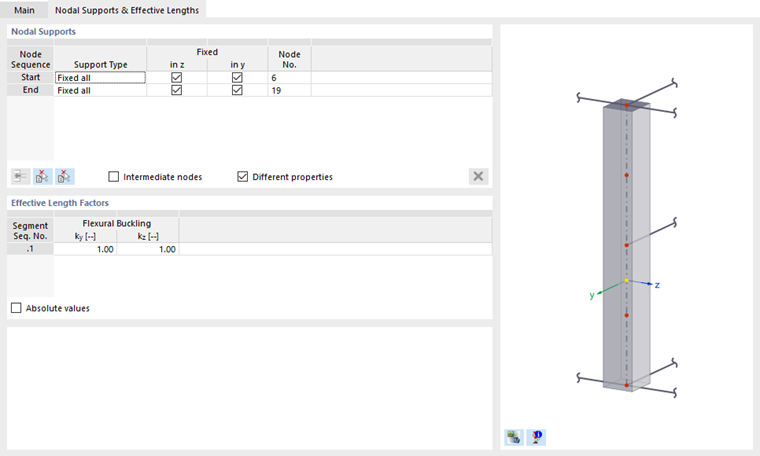

Выберите вкладку Узловые опоры и эффективная длина .
Колонна имеет штифтовые опоры с обоих концов. Можно было бы уменьшить длину потери устойчивости, поскольку головка колонны в определенной степени ограничена плитами. Однако для консервативного подхода следует применять свободные настройки с коэффициентами эффективной длины k = 1,0 колонны со штыревыми концами.
Нажмите ОК , чтобы закрыть диалоговое окно и вернуться на вкладку ' Бетонная эффективная длина '.
Определив параметры конструкции колонны, нажмите ОК , чтобы закрыть диалоговое окно ' Изменить элемент '.
