Haga doble clic en el pilar (barra núm. 1) para abrir el cuadro de diálogo 'Editar barra'. La configuración es ligeramente diferente ya que además hay que comprobar la estabilidad del pilar.
Recubrimiento de hormigón
Seleccione la pestaña Recubrimiento de hormigón y asegúrese de que se establezca la categoría 'XC1'.
Armadura de cortante
A continuación, seleccione la pestaña Armadura de cortante.

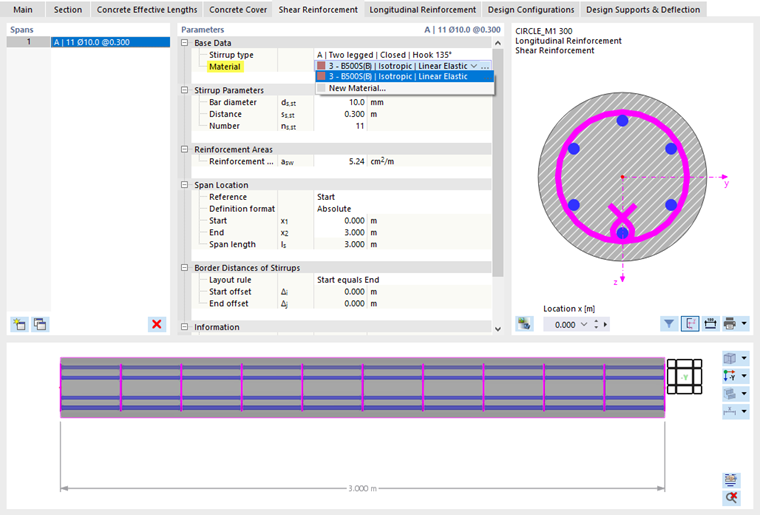

En la categoría 'Datos básicos', seleccione de nuevo el tipo 3 - B500S (B) de la lista de materiales.
La configuración predeterminada de los cercos (Ø 10 mm, s = 0.30 m) es adecuada para el cálculo.
Armadura longitudinal
Seleccione la pestaña Armadura longitudinal.

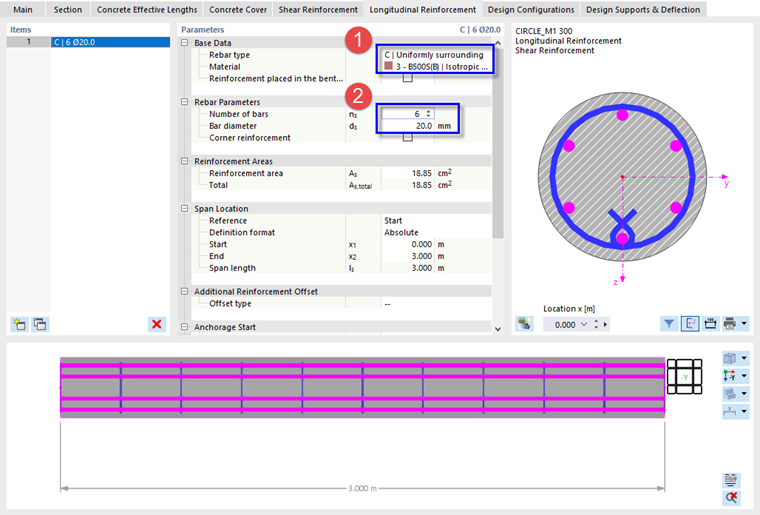

Abra la lista de los tipos de disposición en la categoría 'Datos básicos'. Seleccione la opción C | Uniformemente circundante (1). A continuación, vuelva a establecer el material 3 - B500S(B) en la línea siguiente.
En la categoría 'Parámetros de barra de armadura', introduzca (o seleccione) 6 barras de armadura en el cuadro 'ns' (2). Un diámetro de barra de 20 mm es adecuado para el cálculo.
Longitudes eficaces del hormigón
Por último, seleccione la pestaña Longitudes eficaces del hormigón para definir los parámetros de pandeo del pilar, necesarios para el cálculo según el método basado en la curvatura nominal como se especifica en el apartado 5.8.8 de la Norma EN 1992-1-1.

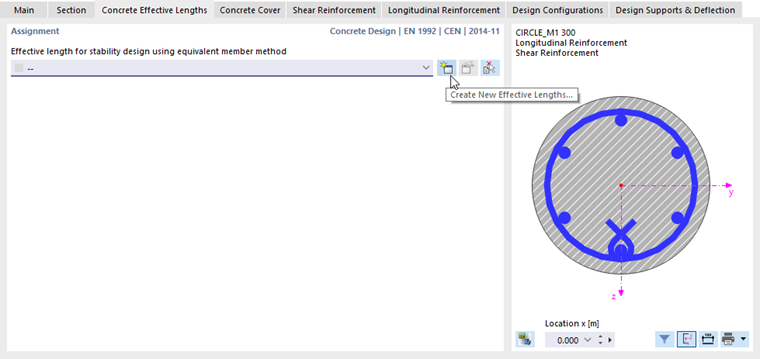

El pandeo por flexión solo se analiza cuando se definen las longitudes eficaces de la barra. Haga clic en el botón

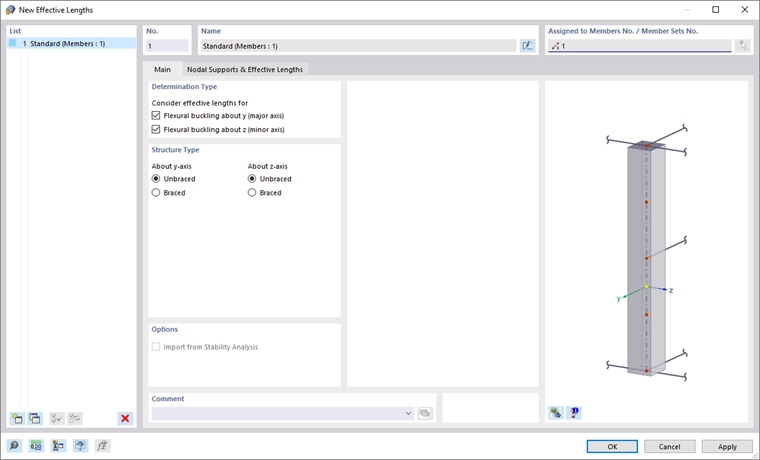

en el área 'Asignación' para crear un nuevo tipo de longitud eficaz. Se abre otro cuadro de diálogo.
De forma predeterminada, se ejecuta el cálculo de pandeo para ambos ejes principales de la barra sin arriostrar.

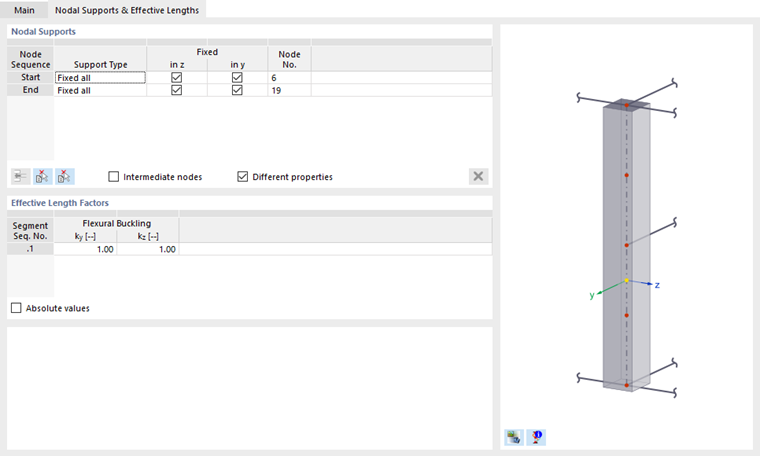

Seleccione la pestaña Apoyos en nudos y longitudes eficaces.
El pilar cuenta con un arriostramiento lateral y a torsión en ambos extremos. Sería posible reducir las longitudes de pandeo, dado que el capitel está empotrado en las losas hasta cierto punto. Sin embargo, siguiendo un planteamiento conservador, se va a aplicar una configuración sin arriostramiento con factores de longitud eficaz k = 1.0 de un pilar articulado.
Haga clic en Aceptar para cerrar el cuadro de diálogo y volver a la pestaña 'Longitudes eficaces del hormigón'.
Una vez definida la configuración de cálculo del pilar, haga clic en Aceptar para cerrar el cuadro de diálogo 'Editar barra'.
