Los datos del cálculo de hormigón de las barras también forman parte del informe. Vuelva a hacer doble clic en el elemento 1 en la categoría Informes del 'Navegador - Datos' (consulte la imagen Abrir el informe ). El capítulo 11 ahora también incluye los resultados del cálculo de las barras de hormigón.

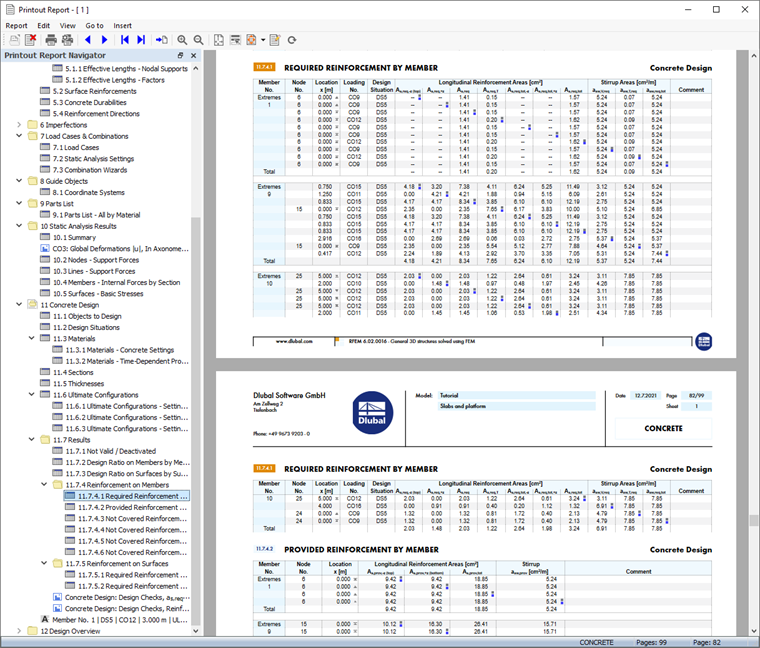

El capítulo 11.7.4.1 contiene la armadura necesaria de las barras de hormigón.

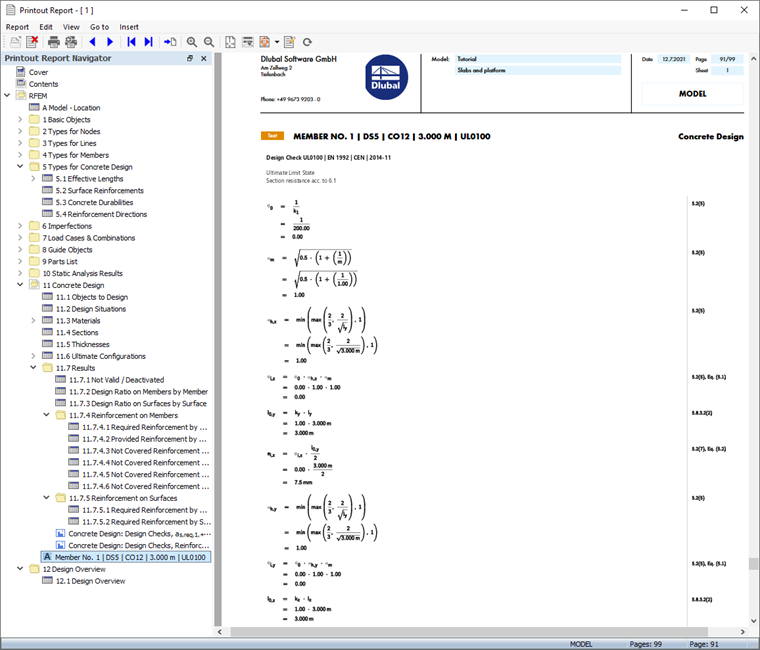

Los detalles de cálculo que ha impreso en la tabla (consulte la imagen Detalles de verificación del pilar ) se colocan al final del Capítulo 11. Si lo desea, puede arrastrar ese elemento a otro lugar, por ejemplo, tras el capítulo 11.7.4.
Ajustar una imagen

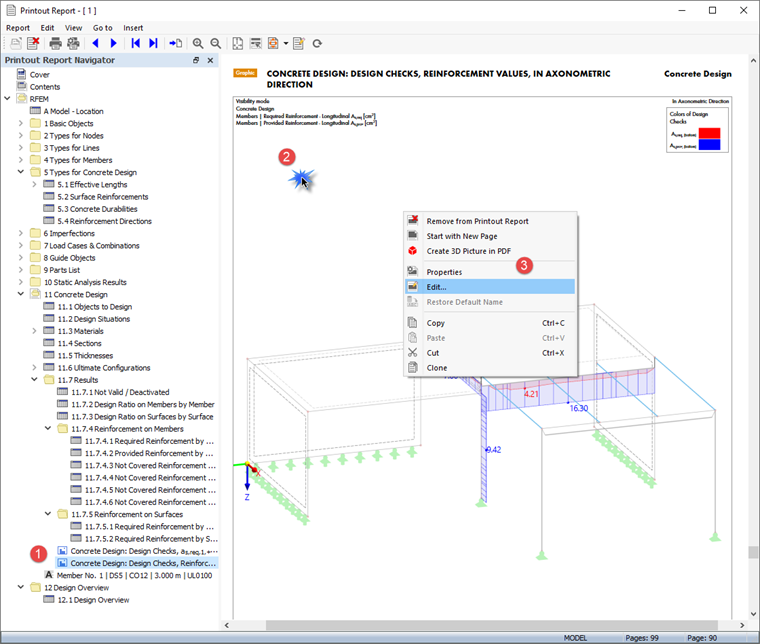

El informe también incluye la imagen de las armaduras inferiores. Selecciónela en el navegador (1). Para cambiar el área de la vista, haga clic con el botón secundario del ratón en la imagen (2).
Seleccione la opción Editar en el menú contextual (3). Vuelve al espacio de trabajo de RFEM donde puede cambiar el tamaño de la imagen arrastrando los bordes del rectángulo gris.
Haga clic en Aceptar para aplicar la nueva área de recorte y actualizar la imagen en el informe.
Cierre el informe haciendo clic en el botón
.
Información
Acaba de completar la parte de cálculo de hormigón del tutorial. Guarde los datos haciendo clic en el botón
en la barra de herramientas.
