Tiskový protokol

Do tiskového protokolu lze také zařadit údaje pro posouzení betonových prutů. Dvakrát klikněte na položku 1 v kategorii Tiskové protokoly v části 'Navigátor - Data' (viz obrázek Otevření tiskového protokolu ). Kapitola 11 nyní obsahuje také výsledky posouzení betonových prutů.

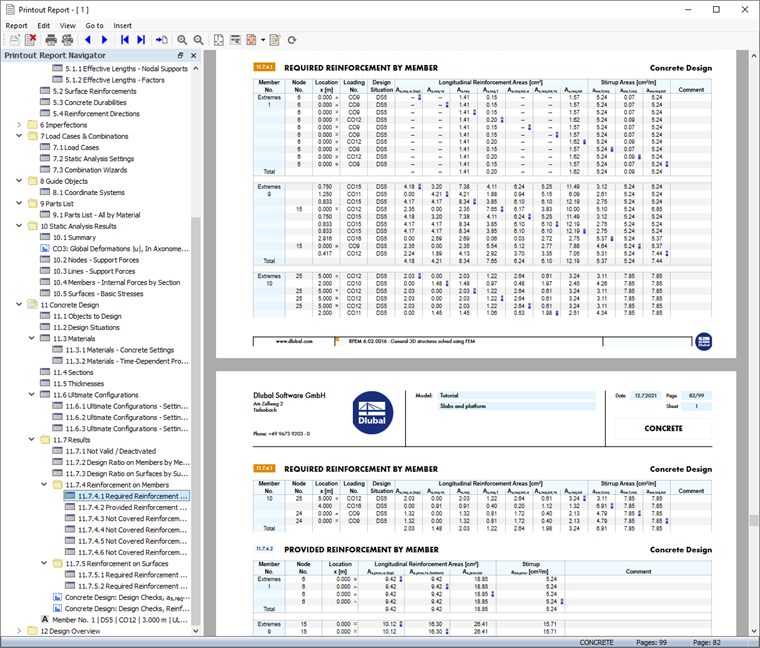

Kapitola "Nutná výztuž po prutech" v tiskovém protokolu

Kapitola 11.7.4.1 obsahuje nutnou výztuž betonových prutů.

Detaily posouzení, které jste vytiskli v tabulce (viz obrázek Detaily posouzení sloupů ) se nacházejí na konci kapitoly 11. Pokud chcete, můžete danou položku přetáhnout na jiné místo, například za kapitolou 11.7.4.

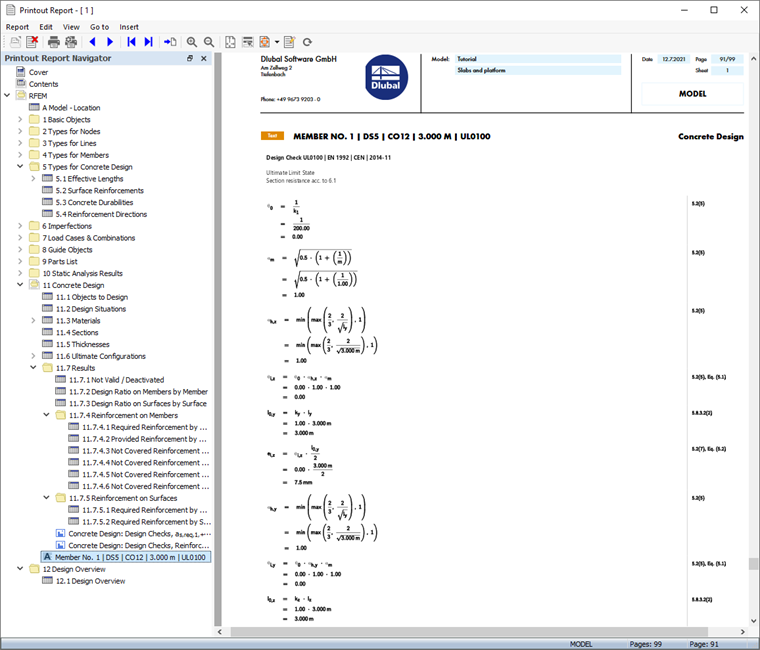

Rovnice posudku

Úprava obrázku

Tiskový protokol také obsahuje obrázek dolní výztuže. Vyberte ho v navigátoru (1). Pokud chcete změnit oblast pohledu, klikněte pravým tlačítkem myši na obrázek (2).

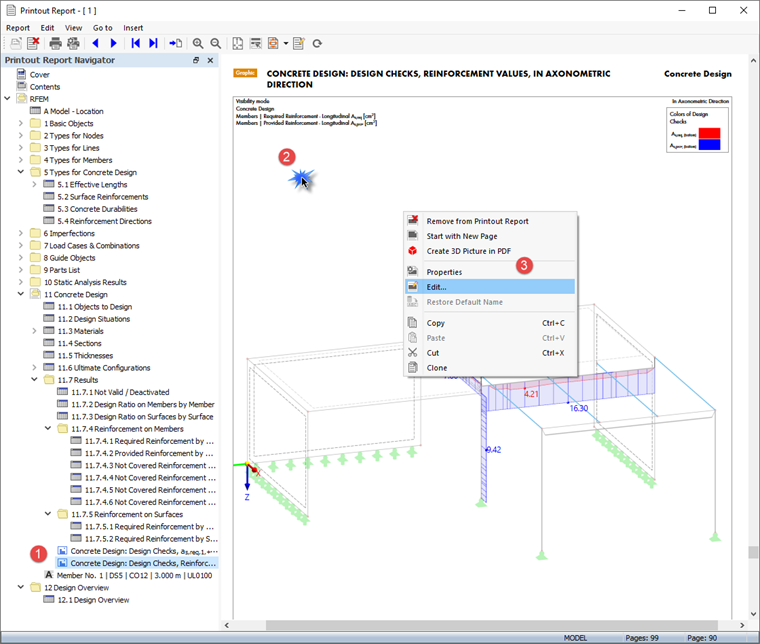

Obrázek dolní výztuže a její kontextová nabídka

V místní nabídce (3) vyberte možnost Upravit. Vratíte se do pracovní plochy programu RFEM, kde přetažením ohraničení šedého obdélníku změníte velikost obrázku.

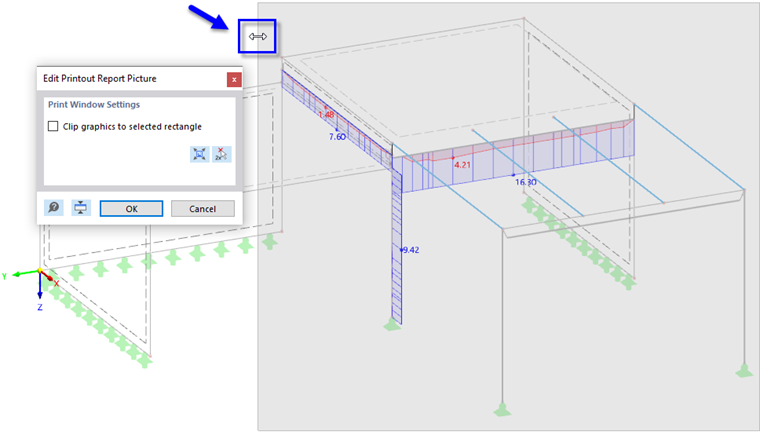

Oříznutí obrázku

Po kliknutí na tlačítko OK dojde k oříznutí nové oblasti a obrázek se aktualizuje v tiskovém protokolu.

Tiskový protokol zavřeme tlačítkem .
