Pokud se na modelu zobrazí výsledky, můžete je vypnout kliknutím na tlačítko
v panelu nástrojů.
Axonometrický pohled nastavíme pomocí tlačítka
. Můžete vidět armokoše průvlaku a sloupu. Symbol válce je možné skrýt deaktivací funkce Výsledkové objekty v záložce „Navigátor - Zobrazit“.

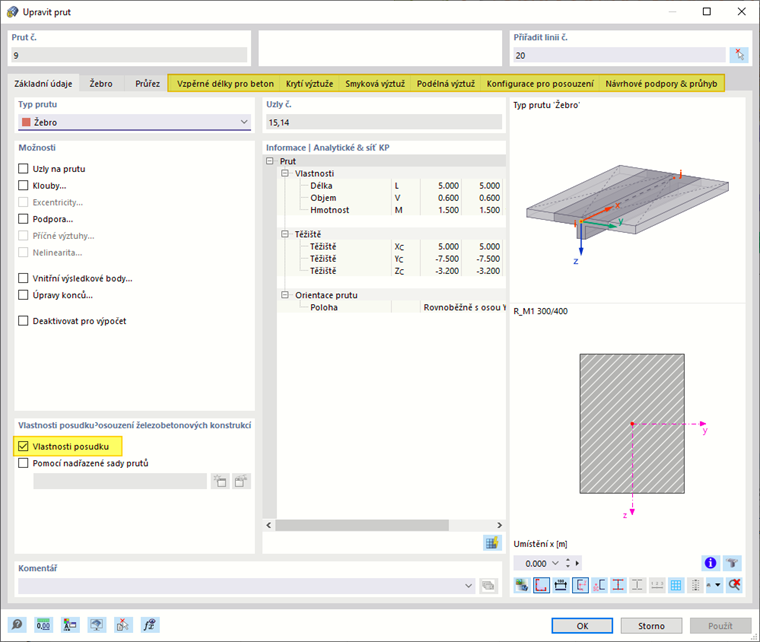

Dvojím kliknutím na průvlak (prut č. 9) se otevře dialog „Upravit prut“. V první záložce jsou aktivovány „Vlastnosti posudku“, proto jsou k dispozici další záložky pro nastavení.
Krytí výztuže
Vyberte záložku Krytí výztuže.

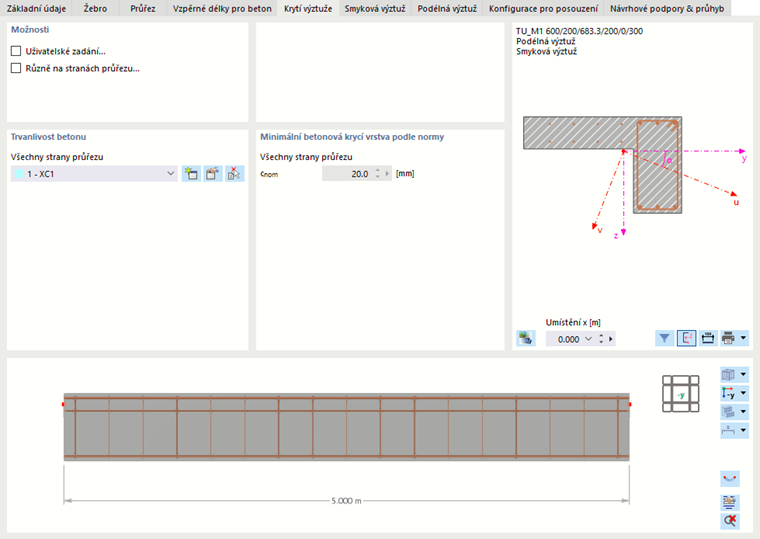

V části „Trvanlivost betonu“ je přednastavena kategorie XC1 pro všechny strany nosníku. Tím se řídí krytí výztuže podle normy.
Smyková výztuž
Dále vyberte záložku Smyková výztuž.

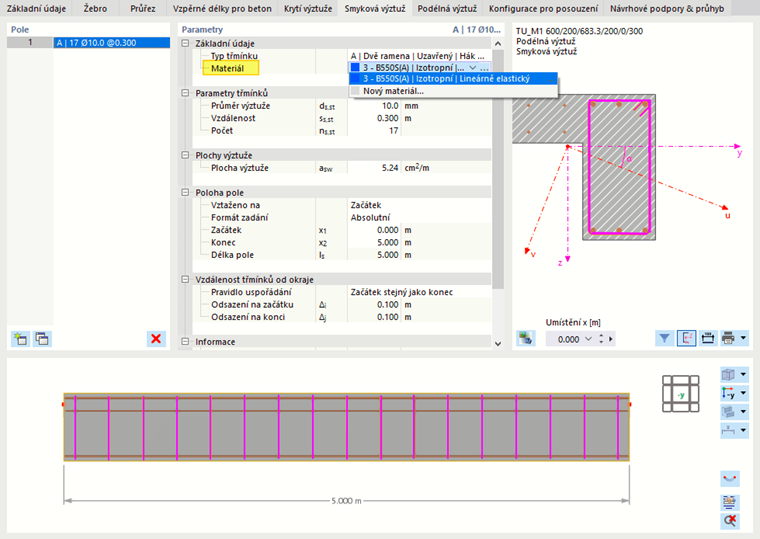

V této záložce se upravuje uspořádání třmínků. Pro výběr „Materiálu“ je třeba v položce „Základní údaje“ otevřít seznam materiálů a vybrat typ 3 - B500S (B).
Průměr třmínků je přednastaven na 10 mm a rozteč na 30 cm. Zde je možné změnit oba parametry. Počet třmínků se stanoví na základě rozteče třmínků a délky nosníku.
Podélná výztuž
Nakonec vybereme záložku Podélná výztuž.

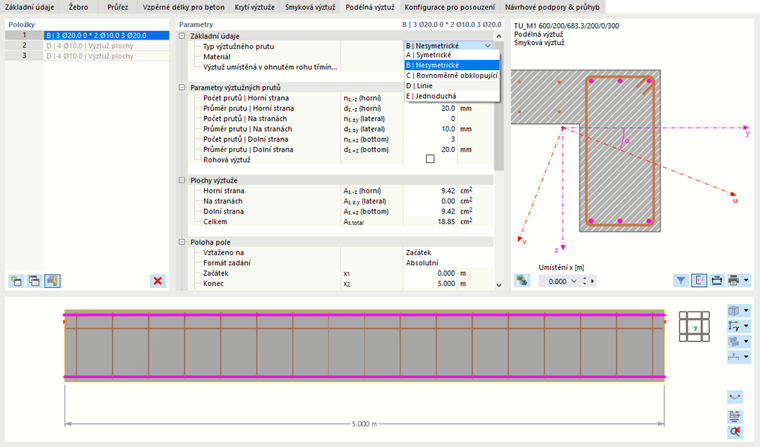

Chcete-li definovat různé pruty výztuže pro horní a dolní stranu nosníku, otevřete seznam typů uspořádání v kategorii „Základní údaje“. Vyberte možnost B | Nesymetrické. Poté opět nastavte materiál 3 - B500S(B) v řádku níže (1).
V kategorii „Parametry výztužných prutů“ lze nyní definovat rozdílné rozložení prutů pro horní a dolní stranu nosníku.
Klikněte na políčko „ns, -z (horní)“ a zadejte (nebo vyberte) 2 pruty. V níže uvedeném poli upravte průměr prutu na 12 mm (2). Poté zaškrtněte políčko „ds,+z (dolní)“ a průměr tří prutů v dolní části nastavte na 25 mm (3).
Poté můžete zkontrolovat hodnoty uvedené v kategorii „Plochy výztuže“ níže.
Informace
Pomocí tlačítka
je možné výztužné pruty zapnout resp. vypnout tak, aby byly zohledněny při posouzení. Představují výztuž plochy, která byla definována pro sousední desku.
Kliknutím na tlačítko OK se nastavená výztuž přenese do průvlaku a dialog se zavře.
