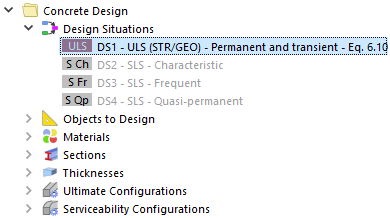

Při kombinaci zatěžovacích stavů pro statickou analýzu byla vytvořena jedna návrhová situace „MSÚ (STR/GEO) - Stálá a dočasná“ a tři návrhové situace MSP. Všechny návrhové situace se zobrazí v navigátoru ve složce „Posouzení železobetonových konstrukcí“, protože mohou být relevatní pro posouzení betonových konstrukcí.
Dvakrát klikněte na návrhovou situaci NS1 - MSÚ (STR/GEO) v navigátoru. V záložce „Návrhové situace“ dialogu „Zatěžovací stavy a kombinace“ je aktivována volba „Posouzení železobetonových konstrukcí“ a nastavena teorie podle druhého řádu (P-Δ). Tuto metodu lze uplatnit při posouzení ocelových prutů, ale není nezbytná pro posouzení betonových ploch, žeber a sloupů (sloupy se posuzují metodou založenou na jmenovité křivosti).

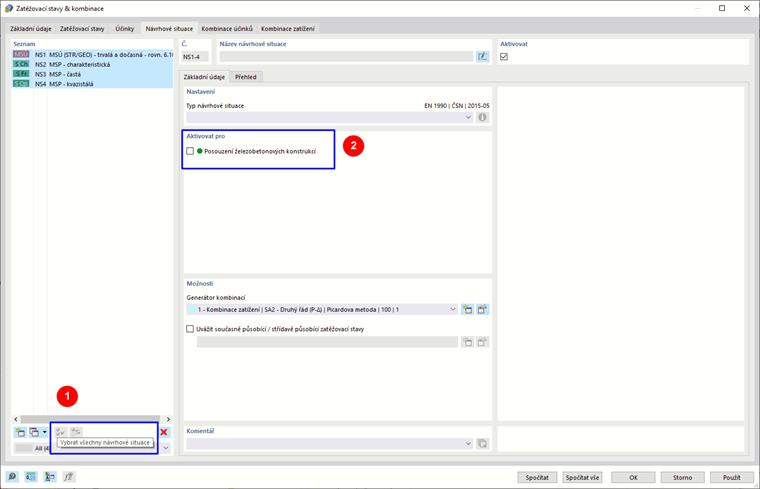

Proto doporučujeme deaktivovat přednastavené návrhové situace pro posouzení betonu a místo toho vytvořit novou návrhovou situaci s příslušným nastavením. Kliknutím na tlačítko
pod seznamem vybereme všechny návrhové situace (1).
Odškrtnutím políčka Posouzení betonových konstrukcí se deaktivují všechny návrhové situace (2).

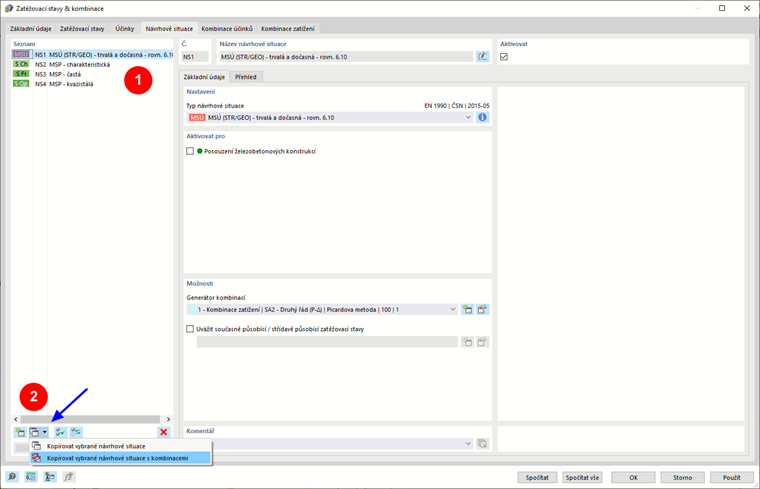

Pro vytvoření kopie návrhové situace pro MSÚ, vyberte položku NS1 v seznamu (1).
Poté otevřeme rozbalovací seznam tlačítka
pod seznamem návrhových situací (2). Vybereme možnost Kopírovat vybrané návrhové situace s kombinacemi. Vytvoří se nová návrhová situace „NS5“.

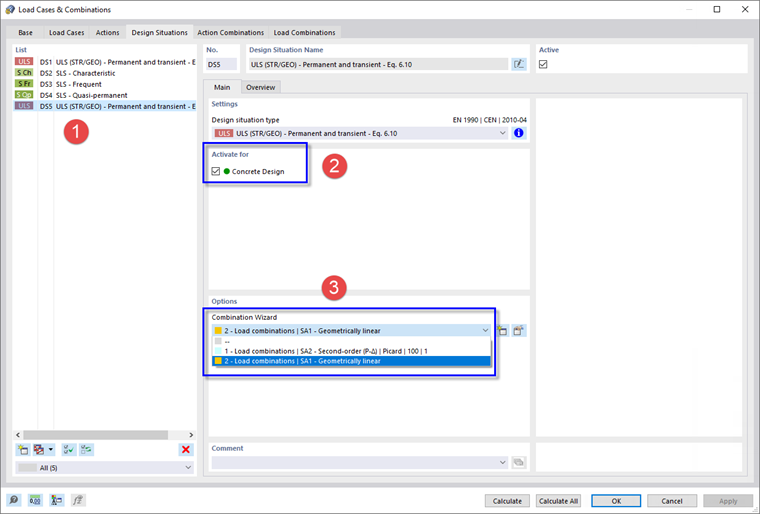

Vybereme návrhovou situaci „NS5“ (1). Pro přiřazení této návrhové situace zaškrtneme políčko Posouzení betonových konstrukcí (2).
V sekci „Možnosti“ vyberte kombinační metodu 2 - Kombinace zatížení | SA1 - Geometricky lineární (3) tak, aby se vnitřní síly z návrhové situace stanovily podle potřeby pro betonové objekty.
Kliknutím na tlačítko OK dialog zavřete.
