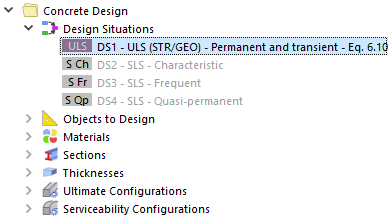

La situación de proyecto 'ELU (STR/GEO) - Permanente y transitoria' y tres situaciones de proyecto ELS se crearon al combinar los casos de carga para el análisis estático y se incluyen en una lista en la carpeta 'Cálculo de hormigón' del navegador, ya que pueden ser relevantes para el cálculo de hormigón.
Haga doble clic en el elemento de situación de proyecto SP1 - ELU (STR/GEO) en el navegador. En la pestaña 'Situaciones de proyecto' del cuadro de diálogo 'Casos de carga y combinaciones', se activa la opción 'Cálculo de hormigón' y se establece la teoría de segundo orden (P-Δ). Ese método se aplica cuando se calculan barras de acero que aún no se requieren para el cálculo de superficies, nervios y pilares (estos últimos se calculan mediante el método basado en la curvatura nominal).

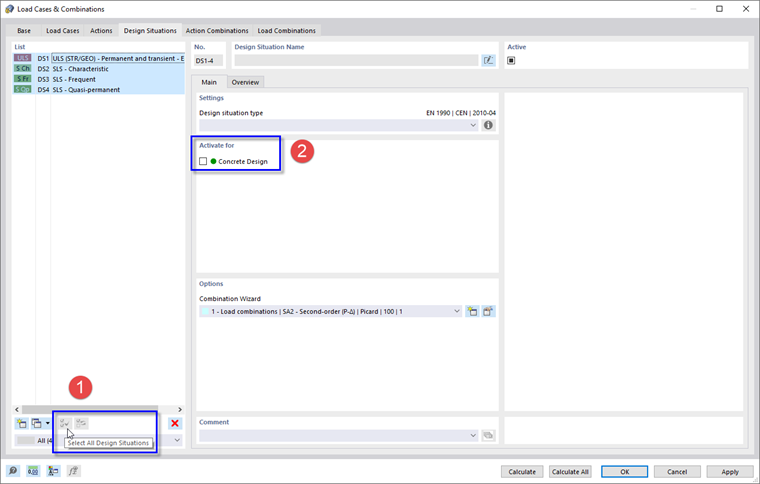

Por lo tanto, se recomienda deshabilitar las situaciones de proyecto preestablecidas para el cálculo de hormigón y crear una nueva situación de proyecto con la configuración adecuada en su lugar. Haga clic en el botón
debajo de la lista para seleccionar todas las situaciones de proyecto (1).
Desactive la casilla de verificación Cálculo de hormigón para desactivar todas las situaciones de proyecto (2).
Para crear una copia de la situación de proyecto de ELU, seleccione el elemento SP1 en la lista (1).
Luego abra la lista del botón
debajo de la lista (2). Seleccione la opción Copiar situaciones de proyecto seleccionadas con combinaciones. Se crea la nueva situación de proyecto 'SP5'.
Seleccione la situación de proyecto 'SP5' (1). Luego active la casilla de verificación Cálculo de hormigón para asignar esta situación de proyecto (2).
En el área 'Opciones', seleccione el método de combinación (3) 2 - Combinaciones de carga | AE1 - Geométricamente lineal para que los esfuerzos internos de la situación de proyecto se determinen según corresponda para los objetos de hormigón.
Haga clic en Aceptar para cerrar el cuadro de diálogo.
