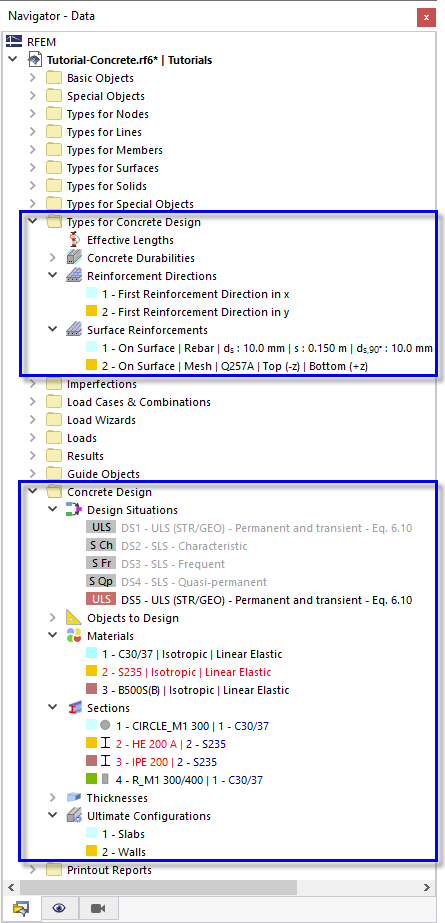

Si algo está resaltado en rojo en las categorías 'Tipos para cálculo de hormigón' y 'Cálculo de hormigón' del árbol 'Navegador - Datos', no se ha definido algún parámetro, se ha asignado erróneamente o se considera irrelevante para el cálculo (como el material S235).
También hay algunas opciones para comprobar la armadura en el navegador y las tablas.
Navegador - Mostrar
Abra el Navegador - Mostrar haciendo clic en la pestaña
. Los elementos de la categoría 'Tipos para cálculo de hormigón' le permiten activar o desactivar armaduras específicas. Cuando desactiva las dos casillas de verificación de la dirección secundaria as, 2 en la categoría 'Armaduras de piel', por ejemplo, solo se muestra la armadura principal.
Tiene la opción de Restablecer las dos casillas de verificación para que se muestre de nuevo toda la armadura.
Tabla

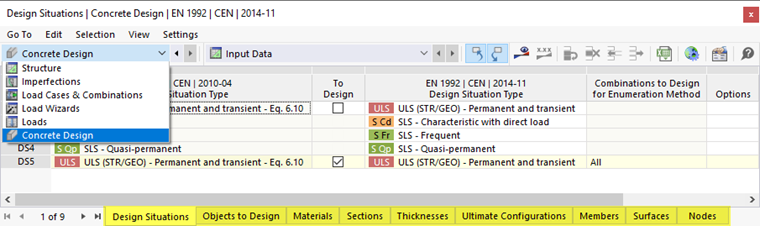

Todos los parámetros relevantes para el cálculo de hormigón también se incluyen en la tabla debajo del espacio de trabajo. Para acceder a ellos, seleccione la opción Cálculo de hormigón de la lista de categorías principales.

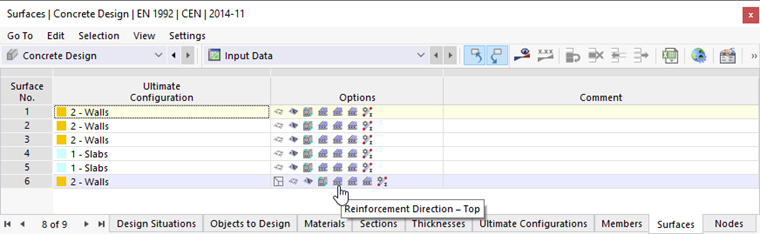

La tabla 'Configuraciones de estados límite último' contiene las dos configuraciones para muros y losas junto con las superficies asignadas, por ejemplo. La tabla 'Superficies' incluye una lista de seis superficies y sus opciones de cálculo, representadas por símbolos.
Al hacer clic en uno de los símbolos, por ejemplo 'Dirección de la armadura. Parte superior', se abre el cuadro de diálogo 'Editar superficie' para que pueda comprobar o modificar las direcciones de la armadura.
