Kontrolle der Bewehrung

Wenn in den Kategorien 'Typen für Betonbemessung' und 'Betonbemessung' des Verzeichnisbaums 'Navigator - Daten' etwas rot markiert ist, sind Parameter undefiniert, falsch zugewiesen oder für die Bemessung irrelevant (wie z.B. das Material S235).

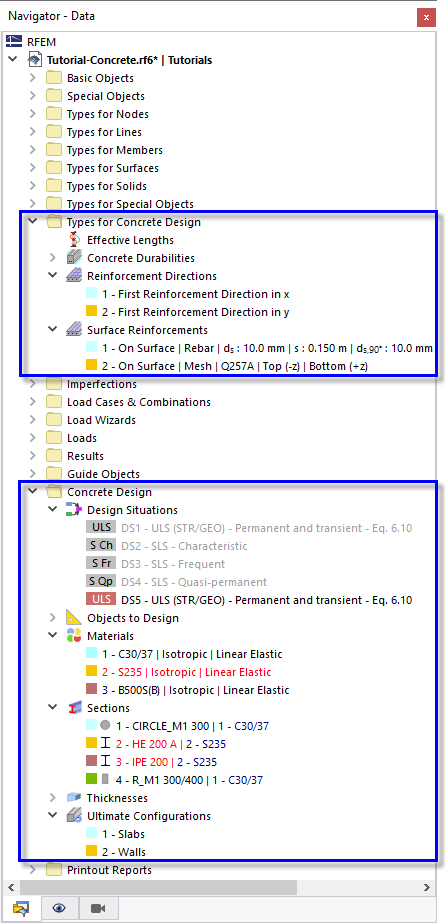

Navigator-Elemente für die Betonbemessung

Es gibt auch Optionen zur Überprüfung der Bewehrung im Navigator und in den Tabellen.

Navigator - Anzeige

Öffnen Sie den Navigator - Anzeige mit einem Klick auf . Die Einträge in der Kategorie 'Typen für Betonbemessung' ermöglichen das Ein- und Ausschalten bestimmter Bewehrungen. Wenn Sie beispielsweise in der Kategorie 'Flächenbewehrungen' die beiden Kontrollfelder der Nebenrichtung a_s,2 deaktivieren, wird nur noch die Hauptbewehrung angezeigt.

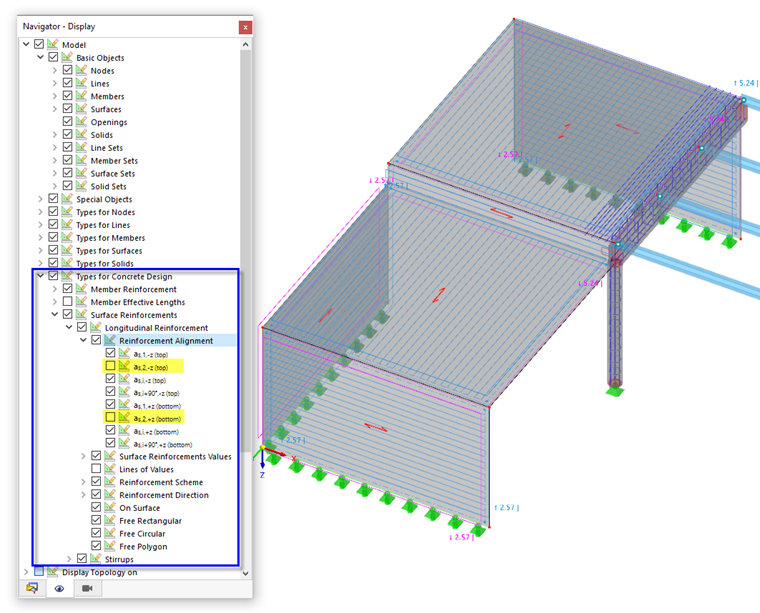

Bewehrung in Primärrichtung darstellen

Haken Sie die beiden Kontrollfelder wieder an, damit die gesamte Bewehrung erneut angezeigt wird.

Tabelle

Alle für die Betonbemessung relevanten Parameter sind auch in der Tabelle unterhalb des Arbeitsbereichs zu finden. Um auf sie zuzugreifen, stellen Sie Betonbemessung in der Liste der Hauptkategorien ein.

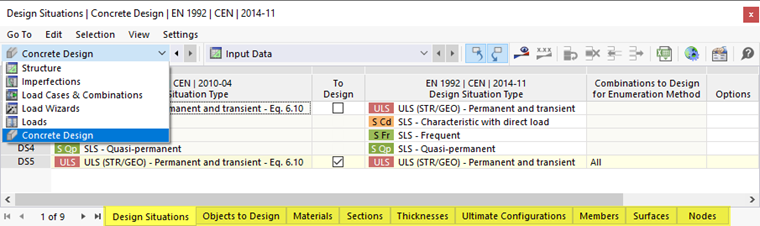

Tabellen für "Betonbemessung"

Die Tabelle 'Tragfähigkeitskonfigurationen' enthält z.B. die beiden Konfigurationen für Wände und Decken zusammen mit den zugeordneten Flächen. In der Tabelle 'Flächen' sind die sechs Flächen und ihre durch Symbole dargestellten Bemessungsoptionen aufgeführt.

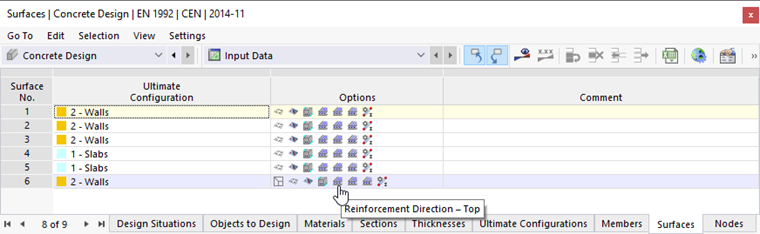

Tabelle "Flächen" mit Symbolen der Bemessungsoptionen

Wenn Sie auf eines der Symbole klicken, wie z.B. 'Bewehrungsrichtung - Oben', wird der Dialog 'Fläche bearbeiten' geöffnet, in dem Sie die Bewehrungsrichtungen überprüfen oder ändern können.
