Grafische Ergebnisse

Schalten Sie die Bewehrungsstäbe und Bügel im Navigator - Anzeige zur besseren Ergebnisübersicht wieder aus, indem Sie das Kontrollfeld Typen für Betonbemessung (siehe Bild Ausschalten der Bewehrungen ) deaktivieren.

Nun beinhalten die beiden Hauptkategorien der Betonbemessung ('Nachweise' und 'Bewehrung') im Navigator - Ergebnisse die Ergebnisse der Stäbe und der Flächen. Deaktivieren Sie die beiden Kontrollfelder An Flächen, damit nur die Stabergebnisse am Modell dargestellt werden.

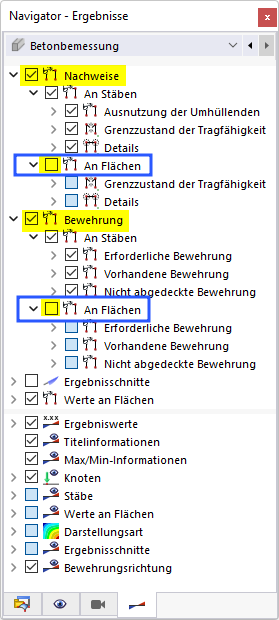

Ausschalten der Flächenergebnisse

Die Einträge unter 'Nachweise' entsprechen denen der Tabellen für 'Ausnutzungen an Stäben' und die Einträge unter 'Bewehrung' denen der Tabellen für 'Bewehrung an Stäben' (siehe Kapitel Ergebnistabellen).

Nachweise

Die Nachweise gliedern sich in 'Ausnutzung der Umhüllenden', 'Grenzzustand der Tragfähigkeit' und 'Details'.

Für eine gezielte Betrachtung der einzelnen Ergebnistypen deaktivieren Sie auch das Kontrollfeld Ausnutzung der Umhüllenden (1). Wählen Sie die Einträge 1/γ und V_Ed/V_Rd der Kategorie GZT aus, damit die Ausnutzungen der Querschnittstragfähigkeit und der Schubbeanspruchbarkeit angezeigt werden (2).

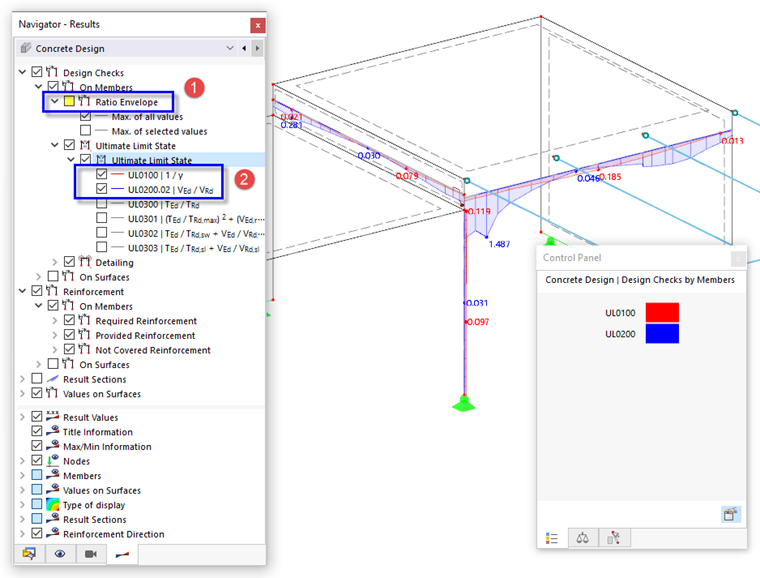

Ausnutzungen von Querschnittstragfähigkeit und Schubbeanspruchbarkeit

Wählen Sie für eine bessere Ansicht die Option Drahtmodell, die Sie über die Schaltfläche in der Symbolleiste aufrufen können.

Auswahl der 'Drahtmodell'-Anzeige

Die Schubbemessungsergebnisse des Rippenstabes (Diagramm 'UL0200') zeigen höhere Ausnutzungen an der tragenden Stütze. Sie sind nicht bemessungsrelevant, können aber durch eine Erhöhung der Querkraftbewehrung reduziert werden (siehe unten).

Zur Überprüfung der Probleme mit der Detailplanung (siehe Bild Tabelle 'Ausnutzungen stabweise' ), deaktivieren Sie das Kontrollfeld Grenzzustand der Tragfähigkeit und aktivieren Sie dann den Eintrag max(n_t,lim / n_t, a_max / a_max,lim) in der Kategorie 'Konstruktionsregeln'. Das Diagramm für 'DM0220' spiegelt die hohen Ausnutzungen der Längsbewehrungsstäbe der Rippe wider.

Verhältnis der Detailierung zur Anordnung von Längsstäben

Um die Rippenbewehrung zu ändern, doppelklicken Sie auf Stab Nr. 9. Gehen Sie dann zum Reiter Längsbewehrung im Dialog 'Stab bearbeiten', der sich daraufhin öffnet.

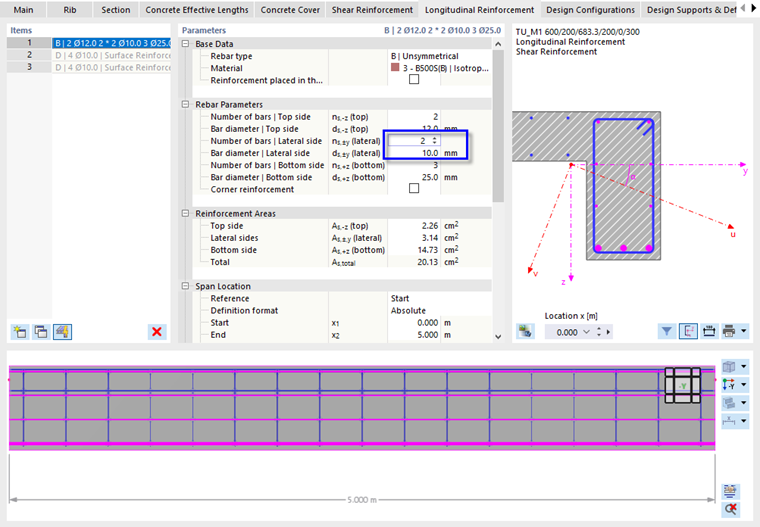

Bewehrungsdefinition für seitliche Seiten

Um zwei Bewehrungsstäbe für die lateralen Seiten des Rippenträgers zu definieren, klicken Sie auf das Eingabefeld 'n_s,±y (seitlich)' und geben Sie 2 Bewehrungsstäbe ein bzw. wählen diese aus. Vergewissern Sie sich, dass der Stabdurchmesser im unteren Eingabefeld auf 10 mm eingestellt ist. Zwischen der oberen und unteren Bewehrung werden zwei Bewehrungsstäbe erzeugt.

Gehen Sie als nächstes zum Register Querkraftbewehrung.

Neues Scherbewehrungsfeld erstellen

Klicken Sie im Dialogabschnitt 'Felder' auf die Schaltfläche , um ein neues Schubbewehrungsfeld zu erzeugen.

Es liegen nun zwei gleich lange Felder vor. Stellen Sie Feld Nr. 1 ein (1).

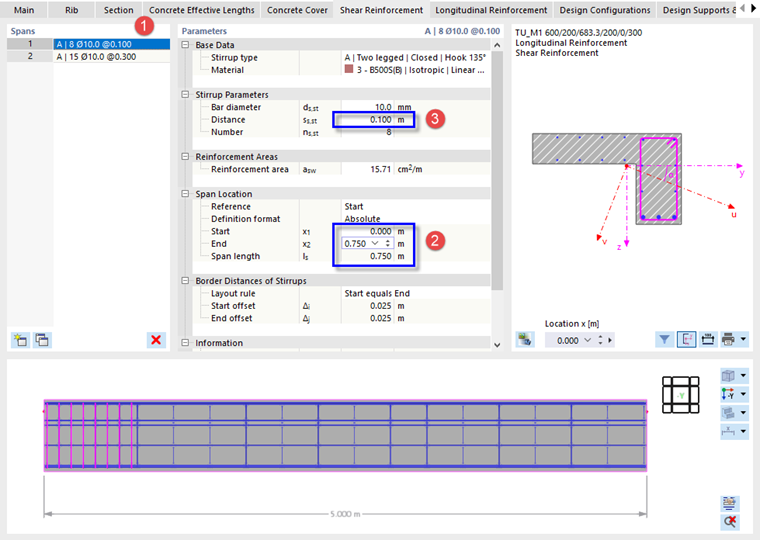

Festlegung der Schubbewehrungsspanne und Stegbewehrung

Klicken Sie bei 'Lage des Feldes' auf das Eingabefeld Ende und geben Sie 0,75 m ein, um die Länge des Schubbewehrungsfeldes anzupassen (2). Verkleinern Sie dann den 'Abstand' der Bügel, indem Sie bei 'Bügelparameter' 0,100 m eingeben (3).

Schließen Sie den Dialog mit OK und klicken Sie im nächsten Dialog erneut auf Ja .

Klicken Sie zum Schluss auf die Schaltfläche in der Symbolleiste, um sämtliche Ergebnisse zu berechnen.

Um wieder die Bemessungsergebnisse anzuzeigen, stellen Sie im 'Navigator - Ergebnisse' die Betonbemessung ein.

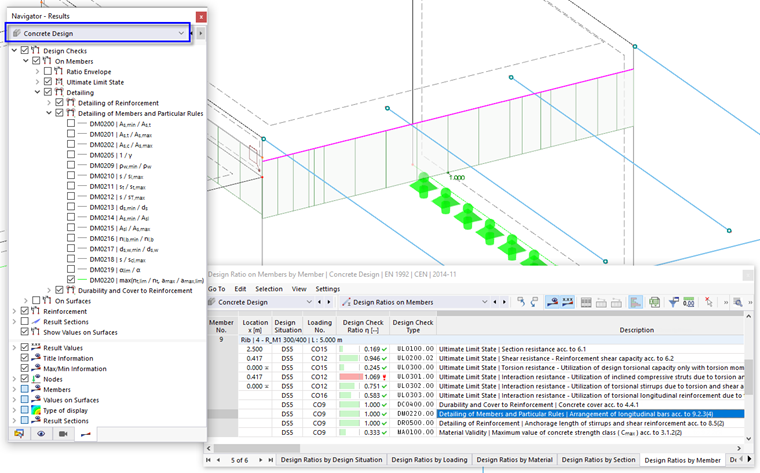

Detailierung der Rippenbewehrung nach Modifikation

Die Nachweise der Rippe sind damit fast vollständig erfüllt. Der Nachweis UL0301.00 wird im Stützenbereich geringfügig überschritten, was auf die Bemessung für Torsion zurückzuführen ist. Um dieses Problem zu lösen, können Sie

• eine Liniennetzverdichtung von z.B. 0,1 m erzeugen und auf Linie 20 (Linie des Rippenstabes) ansetzen oder
• den Nachweis der Torsionsmomente für die Rippenbemessung über eine neue Bemessungskonfiguration deaktivieren, in der Sie die Option M_T,Ed ausschalten müssen.

Bewehrung

Deaktivieren Sie die Ausnutzungen, indem Sie das Kontrollfeld Nachweise im Navigator deaktivieren. Klappen Sie zur besseren Übersicht die Kategorie 'Nachweise' zusammen (1).

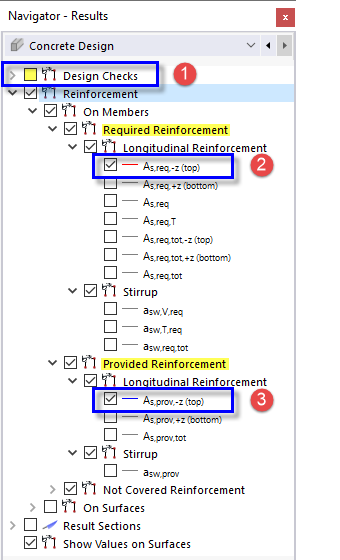

Vergleich von erforderlichen und bereitgestellten Bewehrungen

Selektieren Sie das Element A_{s,erf,-z(oben)} der Unterkategorie 'Längsbewehrung', die Sie in der Kategorie 'Erforderliche Bewehrung' der Stabergebnisse finden können (2). Um die erforderliche obere Bewehrung mit der vorhandenen oberen Bewehrung zu vergleichen, stellen Sie auch A_{s,vorh,-z(oben)} unter dem Eintrag 'Vorhandene Bewehrung' ein (3).

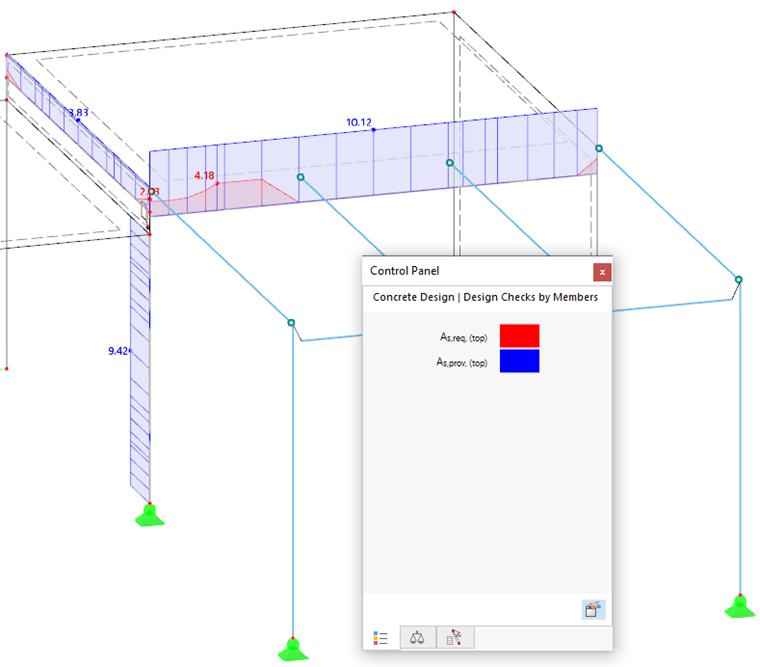

Benötigte und Bereitgestellte Bewehrung der Oberseiten von Bauteilen

Deaktivieren Sie die beiden Kontrollfelder wieder. Um die unteren Bewehrungen anzuzeigen, wählen Sie A_{s,erf,+z(unten)} und A_{s,vor,+z(unten)} aus. Sie können die beiden Verläufe der erforderlichen und vorhandenen Bewehrungen kontrollieren.

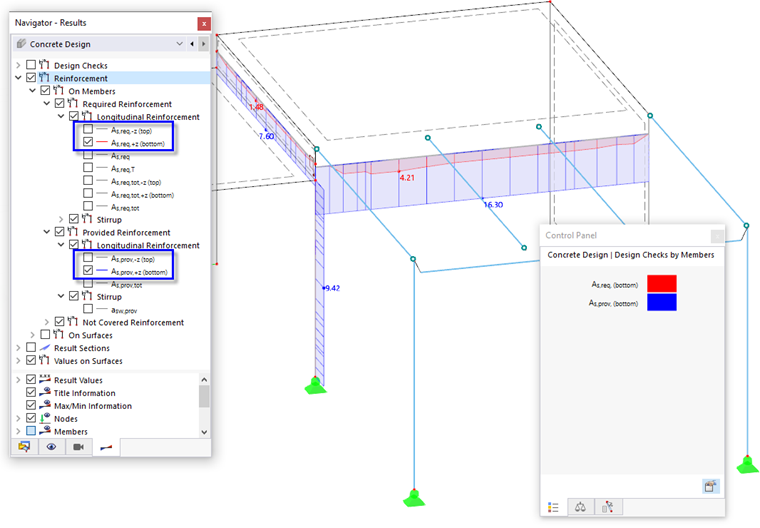

Erforderliche und Bereitgestellte Unterbewehrungen

Wenn Sie die 'Sichtbarkeiten' nur für die Stäbe des Materials 1 - C30/37 im 'Navigator - Ansichten' aktivieren, werden alle anderen Objekte abgedunkelt. Deaktivieren Sie ggf. die Kontrollfelder Stäbe nach Querschnitt und Flächen.

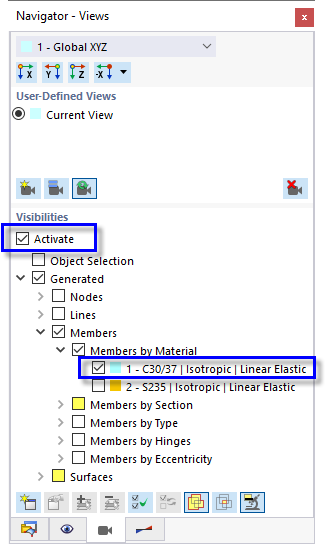

Sichtbarkeit für Betonbauteile aktivieren

Um das Bild Erforderliche und vorhandene untere Bewehrung auszudrucken, klicken Sie auf die Schaltfläche neben der Schaltfläche in der Symbolleiste. Wählen Sie die Option In das Ausdruckprotokoll (siehe Bild Optionen für Grafikdruck ).

Die Vorschau des Bildes mit den bereits bekannten Optionen zur Anpassung des Layouts wird angezeigt.

Bildvorschau

Wählen Sie im Abschnitt 'Grafikbilder' die Option Wie Bildschirm-Ansicht aus. Wählen Sie dann Alle farbig unter 'Farbe'. Mit OK wird das Bild in das Ausdruckprotokoll übergeben, ohne dieses zu öffnen.

Deaktivieren Sie abschließend das Kontrollfeld Aktivieren der 'Sichtbarkeiten' (siehe Bild Aktivieren der Sichtbarkeit für Betonstäbe), damit wieder alle Objekte angezeigt werden.
