Графические результаты

Для лучшего просмотра результатов отключите арматуру и хомуты в навигаторе - снова отобразите, сняв флажок Типы для бетонного расчета (см. Руководство # extbookmark |image029788|Отключение изображения Reinforcements #).

В навигаторе - Результаты две основные категории бетонной конструкции (' Проверки проекта 'и' Армирование ') теперь включают результаты как стержней, так и поверхностей. Снимите два флажка на поверхностях , чтобы в модели отображались только результаты стержней.

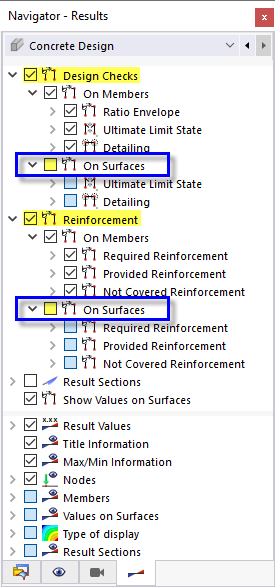

Отключение результатов на поверхности

Пункты 'Проверки проекта' соответствуют параметрам в таблицах 'Расчетных соотношений на стержнях ', элементы' Армирования '- элементам' армирования на стержнях ' таблицы (см. главу Таблицы результатов ).

Расчетные проверки

Проверки проекта делятся на 'конверт соотношений ',' предельное состояние 'и' детализацию '.

Снимите флажок Ratio Envelope для конкретной проверки отдельных типов результатов (1). Выберите элементы 1/γ и V_Ed/V_Rd категории ULS, чтобы отображались соотношения сопротивления сечения и сопротивления сдвигу (2).

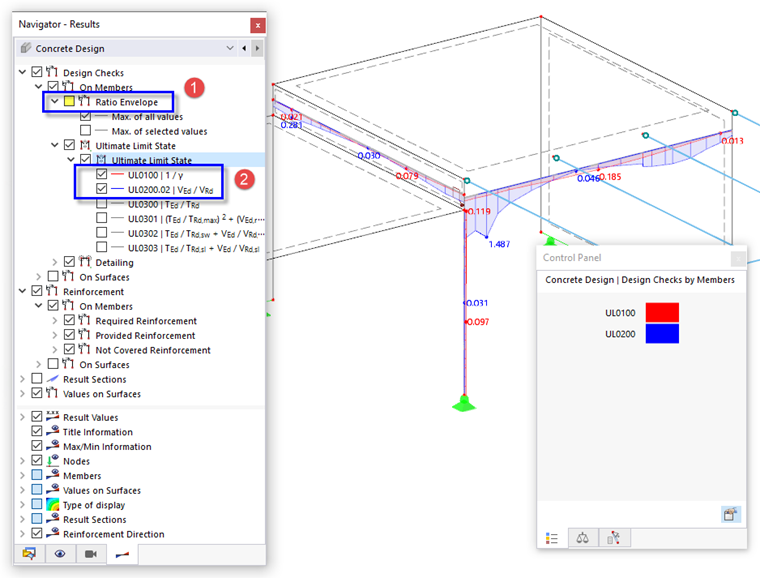

Соотношения сопротивления сечения и сопротивления сдвигу

Для лучшего обзора выберите опцию Каркасная модель , к которой вы можете получить доступ, нажав кнопку на панели инструментов.

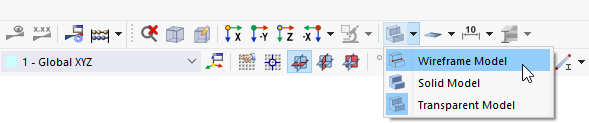

Выбор отображения «Каркасной модели»

Результаты расчета на сдвиг стержня ребра (диаграмма ' UL0200 ') показывают более высокие отношения в опорной колонне. Они не имеют отношения к расчету, но могут быть уменьшены путем увеличения поперечной арматуры (см. Ниже).

Для проверки проблем с деталировкой (см. Инструкцию # extbookmark |image030030|В таблице 'Расчетные соотношения по стержням' # image), снимите флажок Ultimate Limit State и затем активируйте элемент max (n_{t, lim}/n_t, a_max/a_{max, lim} ) в ' Детализация стержней и отдельных правил категории '. Диаграмма 'DM0220' отражает высокие расчетные соотношения продольных стержней ребра.

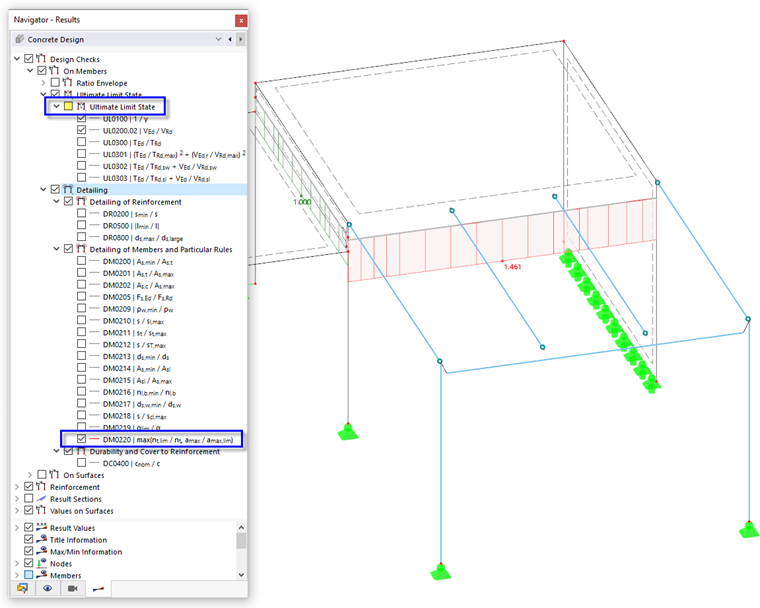

Соотношения деталировки по размещению продольных стержней

Чтобы изменить арматуру ребра, дважды щелкните элемент № 9 . Затем выберите вкладку "Продольное армирование" в открывшемся диалоговом окне ' Изменить стержень '.

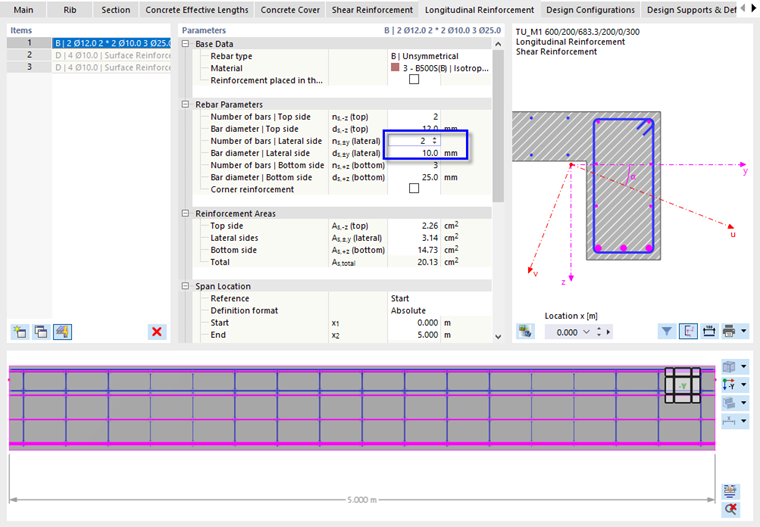

Определение арматуры для боковых сторон

Чтобы задать два арматурных стержня для боковых сторон реберной балки, щелкните поле 'n_{s, ± y} (боковой)' и введите (или выберите) 2 арматурных стержня. Убедитесь, что диаметр стержня установлен как 10 мм в поле ниже. Между верхней и нижней арматурой создаются два стержня.

Затем выберите вкладку « Армирование сдвигом ».

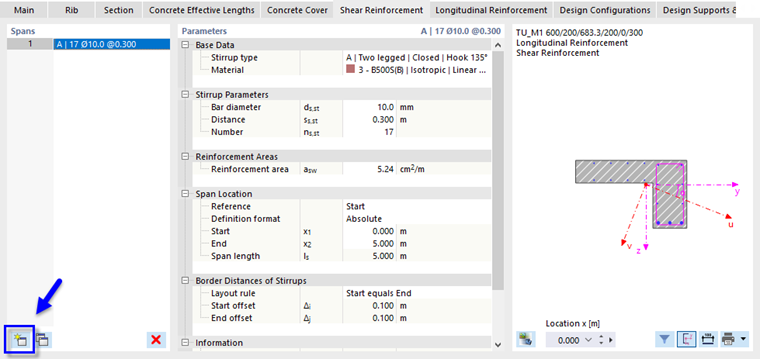

Создание нового прольота саши арматуры

Нажмите кнопку в области ' Пролетов ', чтобы создать новый пролет поперечной арматуры.

Теперь есть два пролета одинаковой длины. Выберите № пролета. 1 (1).

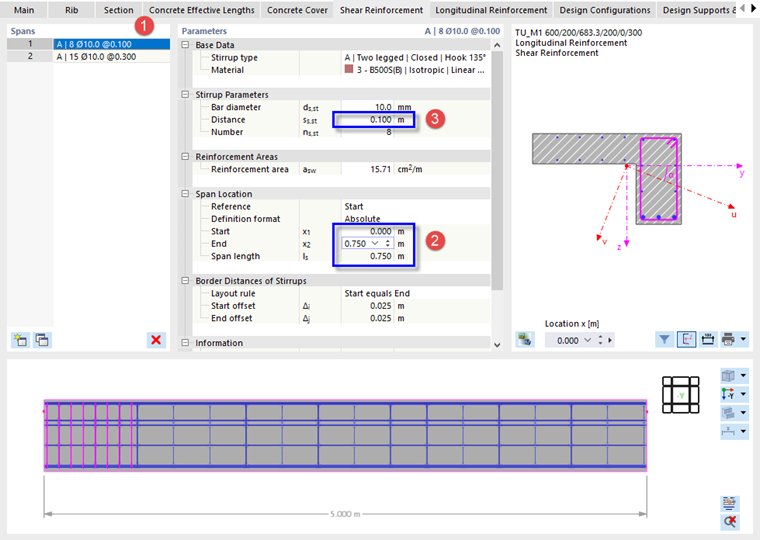

Определение интервала поперечной арматуры и хомутов

В категории 'Местоположение пролета' щелкните поле « Конец » и введите 0,75 м, чтобы настроить длину пролета поперечной арматуры (2). Затем уменьшите 'Расстояние' хомутов, указав 0,10 м в категории 'Параметры хомутов' (3).

Закройте диалоговое окно, нажав кнопку « ОК », и еще раз нажмите « Да » в следующем диалоговом окне.

Наконец, нажмите кнопку на панели инструментов, чтобы рассчитать все результаты.

Чтобы снова отобразить результаты расчета, установите параметр « Конкретный расчет» в ' навигаторе - Результаты '.

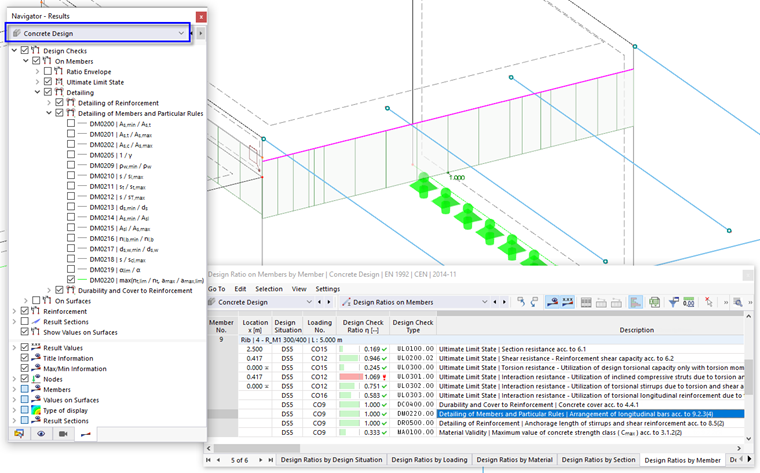

Детализация арматуры ребра после модификации

На данный момент выполнены почти все проверки конструкции выступа. Проверка UL0301.00 немного превышена возле колонны, что связано с конструкцией на кручение. Чтобы решить эту проблему, вы можете

• создать линейную сетку размером 0,1 м, например, и применить ее к линии 20 (линии стержня ребра) или
• деактивировать расчет крутящих моментов для конструкции ребра с помощью нового руководства # extbookmark |дизайн-конфигурация|Проектная конфигурация №, в которой вы отключаете опцию M_{T, Ed}.

Арматура

Отключите расчетные соотношения, сняв флажок Проверки расчета в навигаторе. Для лучшего обзора сверните категорию 'Проверки проекта' (1).

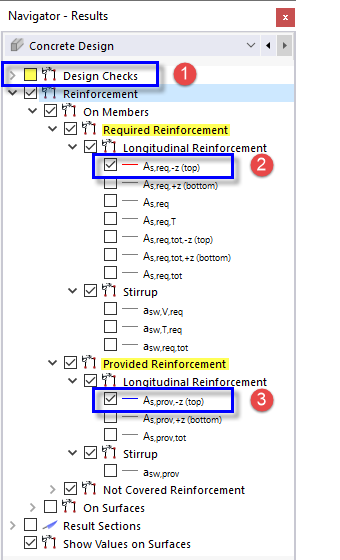

Сравнение требуемых и предоставленных армирований

Выберите элемент A_{s, req, -z (вверху)} подкатегории 'Продольное армирование ', которое можно найти в категории' Требуемое армирование ' результатов стержней (2). Чтобы сравнить требуемую верхнюю арматуру с предоставленной верхней арматурой, выберите также элемент A_{s, prov, -z (top)} в категории 'Предоставленное армирование' (3).

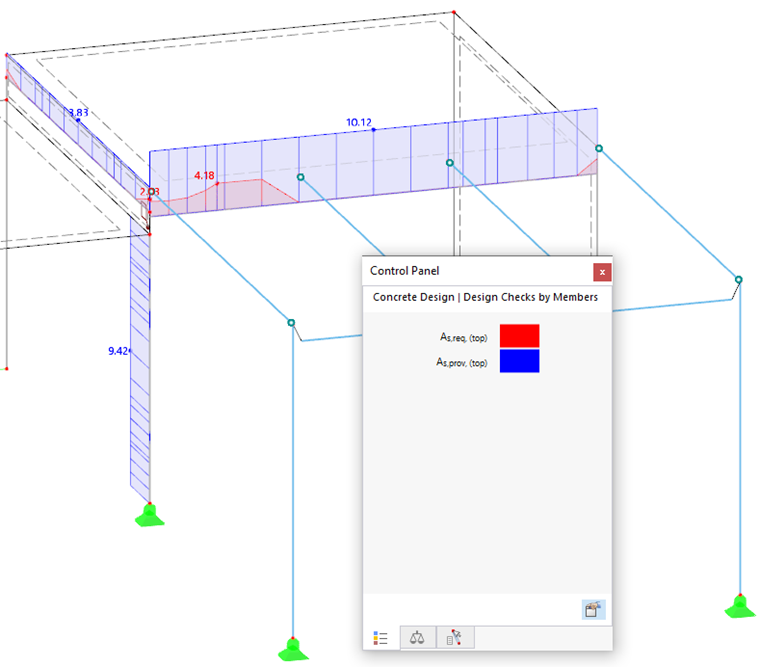

Требуемое армирование и предусмотренное армирование верхних сторон элементов

Снова снимите два флажка. Чтобы отобразить нижнее армирование, выберите элементы A_{s, req, + z (снизу)} и A_{s, prov, + z (снизу)} . Вы можете еще раз изучить две схемы необходимого и предоставленного подкрепления.

Необходимые и предусмотренные нижние армирования

Когда вы активируете 'Видимость' для элементов материала 1 - C30/37 только в ' Navigator - Views ', все остальные объекты будут затемнены. При необходимости снимите флажки « Стержни по сечениям» и « Поверхности ».

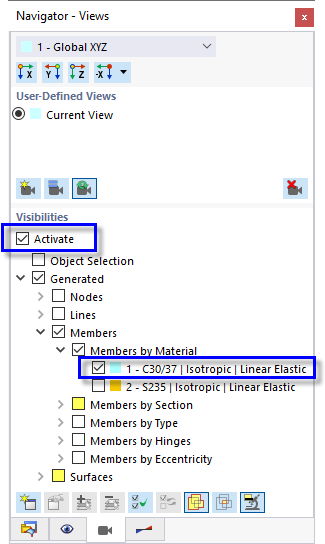

Активация видимости для бетонных элементов

Чтобы распечатать изображение image030127 Требуемое и предоставленное нижнее армирование , нажмите кнопку рядом с кнопкой на панели инструментов. Выберите параметр « Печатать графику для вывода на печать отчета» (см. Руководство # extbookmark |image029875|Параметры 'Графика печати' # изображение).

Предварительный просмотр изображения представлен знакомыми параметрами для настройки макета.

Предварительный просмотр изображения

В категории 'Графические изображения' установите параметр Как экранное изображение . Затем выберите Все цветные в категории ' Цвет '. Нажмите OK , чтобы отправить изображение в отчет о распечатке, не открывая его.

Наконец, снимите флажок « Активировать » в поле 'Видимости' (см. Изображение image030129 «Активация видимости для конкретных стержней» ), чтобы снова отобразить все объекты.
