В списке панели инструментов появились новые категории результатов ' Конкретного расчета ', которые управляют результатами для стержней.
Расчётные соотношения на стержнях

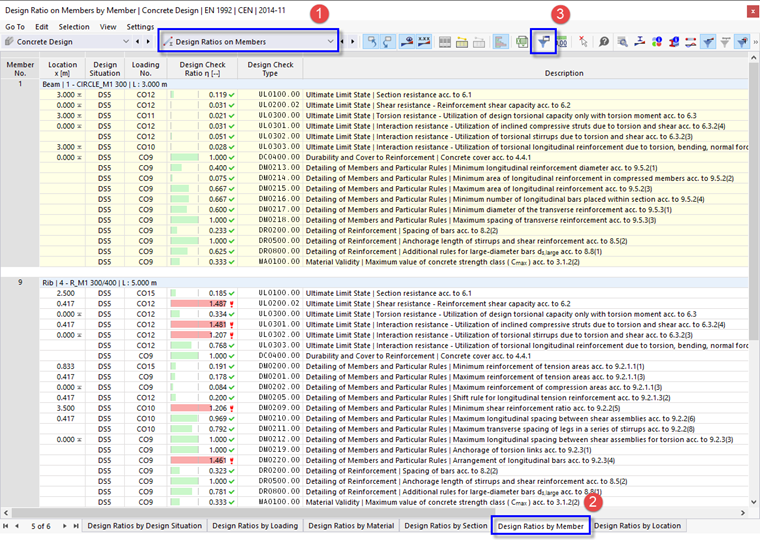

Выберите категорию Расчетные соотношения на стержнях (1). Расчетные соотношения каждого стержня перечислены по различным критериям в пяти таблицах. Задайте таблицу Расчетные соотношения по стержням (2).
Значения, перечисленные в столбце 'Design Check Ratio ', представляют собой отношения проверок проектирования ULS (' UL ') и проверок детализации (' DM' и ' DR '). Например, 'UL0200.02' представляет собой проверку сопротивления сдвигу согласно EN 1992-1-1, 6.2.
Конструкция колонны проверена, но прежде всего необходимо обратить внимание на соотношение ребер. Некоторые места находятся непосредственно на опорах колонны или стены или рядом с ними, поэтому они не имеют отношения к расчету на сдвиг. Некоторые предупреждения, однако, относятся к неудовлетворенным проверкам проекта, которые должны быть проверены графически позже (см. Главу Графические результаты ).

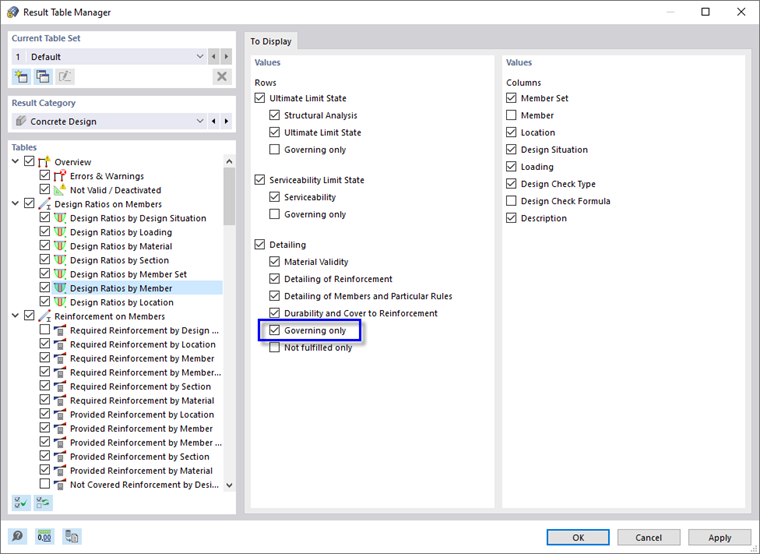

Чтобы уменьшить содержимое таблицы, нажмите кнопку на панели инструментов таблицы (3). Откроется ' Диспетчер таблиц результатов '.

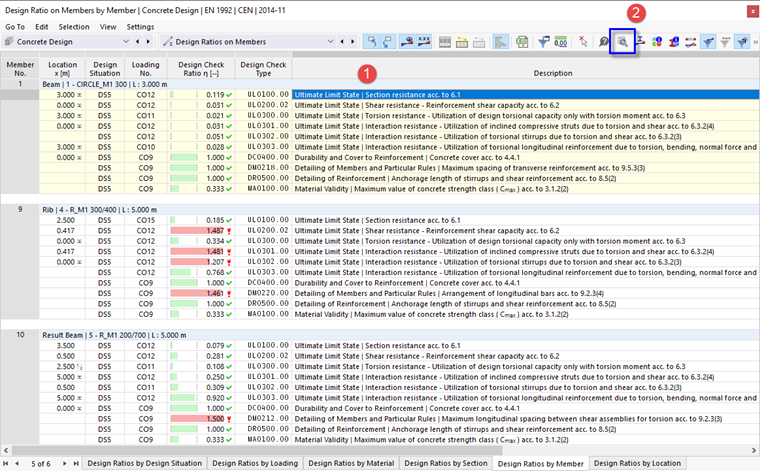

Установите флажок Только управление в строках ' Детализация '. Когда вы нажимаете ОК , таблица сводится к основным результатам.
Чтобы проверить детали конструкции ULS, например, столбца, выберите первую строку его результатов (1). ' UL0100.00 ' представляет собой проверку сопротивления сечения согласно EN 1992-1-1, 6.1 с учетом номинального момента 2- го порядка. Затем нажмите кнопку на панели инструментов таблицы (2).

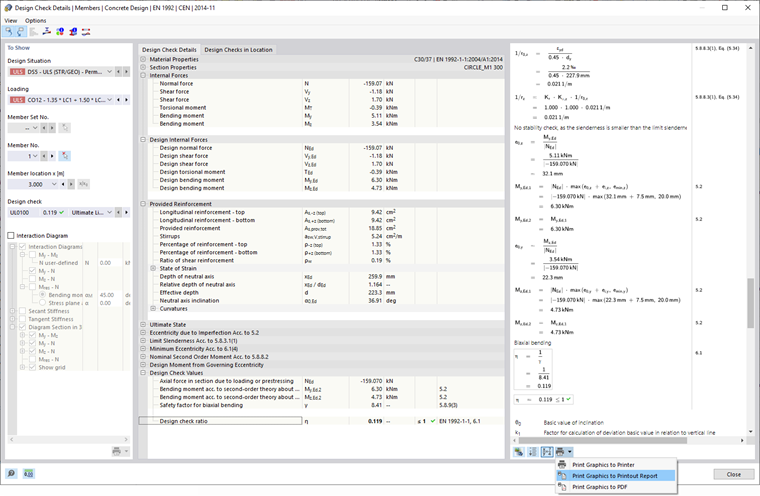

Откроется окно ' Детали проверки конструкции '.
В этом окне представлены все параметры расчета и соответствующие уравнения. Нажимая кнопку в правом нижнем углу, вы можете переключаться между значениями или символами, отображаемыми в формулах расчета.
Чтобы распечатать детали, нажмите кнопку рядом с кнопкой . Выберите опцию Печатать графику в отчете . Уравнения этой проверки проекта экспортируются в отчет, не открывая его.
Вернитесь к столам, нажав Закрыть .
Армирование в стержнях

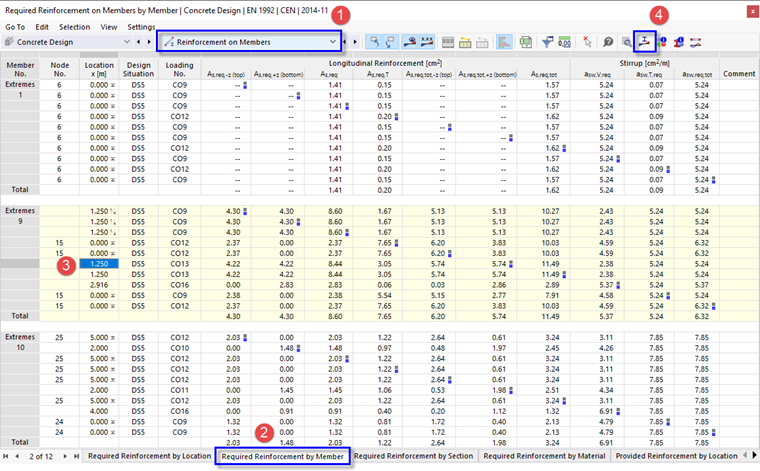

На панели инструментов таблицы выберите категорию Армирование стержней (1), как показано на изображении image030028 Категории результатов стержней . Армирование каждого стержня снова указано в нескольких таблицах по разным критериям. Задайте таблицу Требуемое армирование стержнем (2).
В этой таблице указаны предельные значения необходимой арматуры для каждого стержня. Максимальные площади каждой категории арматуры обозначены символами . Вы также можете проверить, какая комбинация нагрузок требует максимального армирования.
Как и раньше, вы можете проверить детали дизайна в диалоговом окне 'Design Check Details' (см. Изображение image030040 Design Check Details ): Выберите строку, а затем нажмите кнопку на панели инструментов таблицы.
Чтобы проверить напряжения арматуры на диаграмме, выберите линию требуемой площади нижней арматуры ребра № 9 , например (3). Затем нажмите кнопку на панели инструментов таблицы (4).
Откроется окно ' Диаграммы результатов в разделе '.
На диаграмме показаны напряжения арматуры и напряжения в бетоне. Кнопки на панели инструментов позволяют управлять графикой и распечатывать диаграмму.
Вернитесь к столам, нажав Закрыть .
