结构表格

在控制杆件结果的工具栏列表中添加了'混凝土设计'结果的新类别。

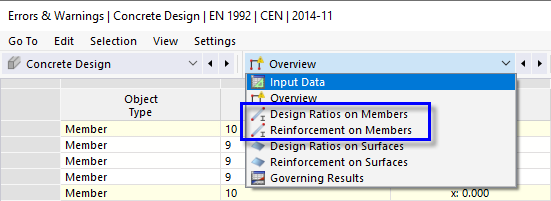

杆件结果的类别

杆件利用率

选择杆件利用率类别 (1)。 每种杆件的利用率按照不同的准则在五个表格中列出。 在杆件利用率表 (2) 中设置。

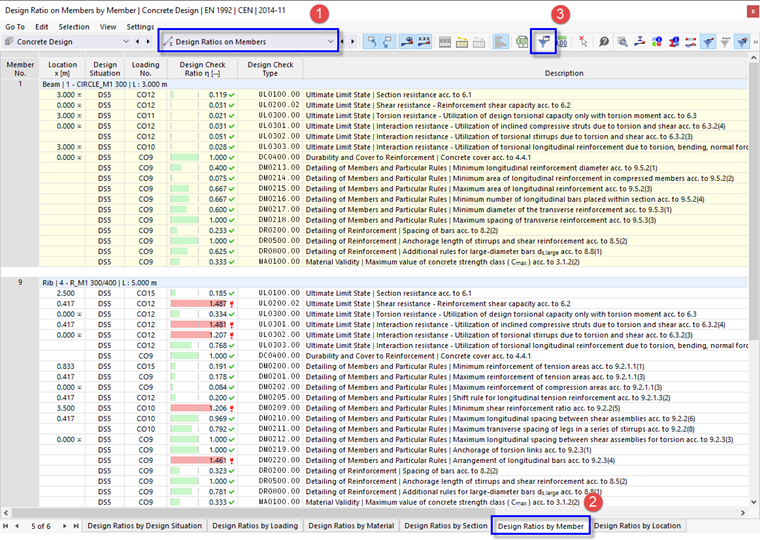

“杆件利用率”表

在 '设计利用率' 列中列出的数值是 ULS 设计验算 ('UL') 和细节验算 ('DM' 和 'DR '）。 例如，'UL0200.02' 表示按照 EN 1992-1-1，6.2 进行抗剪承载力验算。

柱子的设计验算已经验证过了，但是肋部的截面利用率比较高。 有些位置直接位于柱子或墙的支撑处或附近，因此与抗剪设计无关。 有些警告是指未满足的设计验算，稍后将用图形进行检查（见章节 图形结果）。

如果想要缩减表格的内容，请点击工具栏 (3) 上的 按钮。 '结果表管理器'打开。

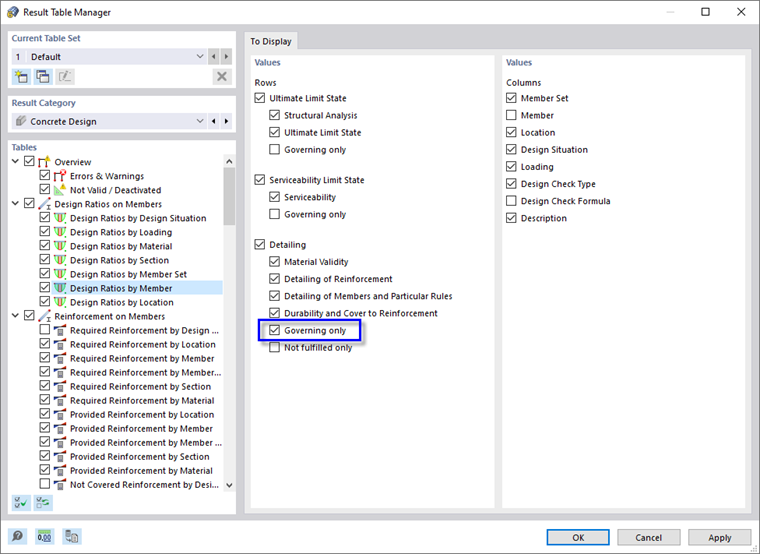

选择“主导”结果

勾选'详图'行的只主导复选框。 点击确定后，表格将缩减为基本结果。

只包含详图主导结果的表格

例如，要检查柱子的 ULS 设计细节，请选择其结果的第一行 (1)。 'UL0100.00' 是按照欧洲钢结构规范 EN ^1992-1-1 , 6.1 进行截面承载力验算，同时考虑二阶弯矩。 然后点击表格工具栏 (2) 上的 按钮。

'设计验算详细信息'窗口打开。

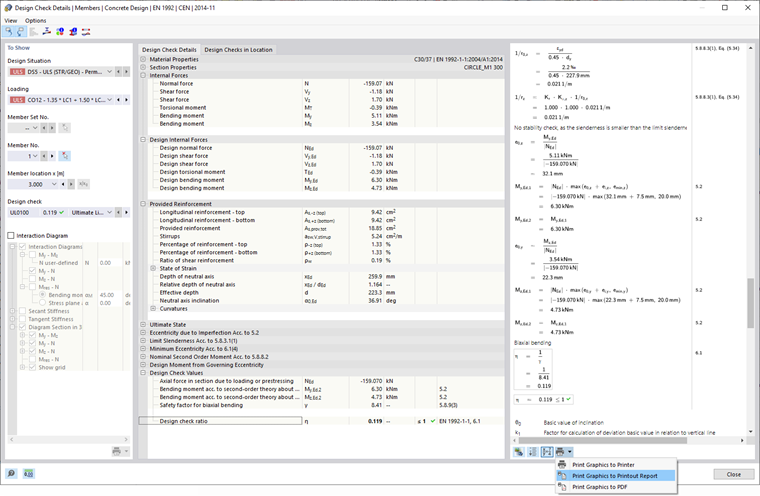

柱的设计验算细节

在该窗口中显示了验算的所有参数和相关的公式。 点击右下角的 按钮，可以在设计公式中显示值或符号之间进行切换。

要打印详细信息，请点击 按钮旁边的 按钮。 选择将图形打印到打印报告选项。 该设计验算的公式无需打开即可导出到报告中。

点击关闭返回表格。

杆件配筋

在工具栏上，选择杆件上的配筋类别 (1)，如杆件结果类别图片中所示。 每根杆件的配筋情况按照不同的准则在不同的表格中列出。 设置杆件所需配筋表(2)。

“所需配筋（按杆件）”表

在该表中列出了每个杆件所需配筋的极值。 每种配筋类别的最大面积用 符号标记。 您还可以检查哪种荷载组合需要最多的配筋。

和以前一样，您可以在'设计验算'对话框中检查设计的细节（见 设计验算图片）： 选择一条线，然后点击表格工具栏上的 按钮。

要在图表中检查钢筋的应力，请选择肋杆件编号所需的下部配筋区域的线。 9，例如 (3)。 然后点击表格工具栏 (4) 上的 按钮。

打开'截面'中的结果图窗口。

钢筋和混凝土的应力图

下图显示了钢筋的应力和混凝土的应力。 使用工具栏按钮可以控制图形和打印图表。

点击关闭返回表格。
