下部横梁

如果在模型上显示结果，请点击工具栏上的 按钮将其关闭。

通过点击 按钮设置等轴测视图。 您可以看到下部横梁和柱子的钢筋笼。 您可以通过在'导航器 - 显示'中停用结果对象来隐藏圆柱体符号。

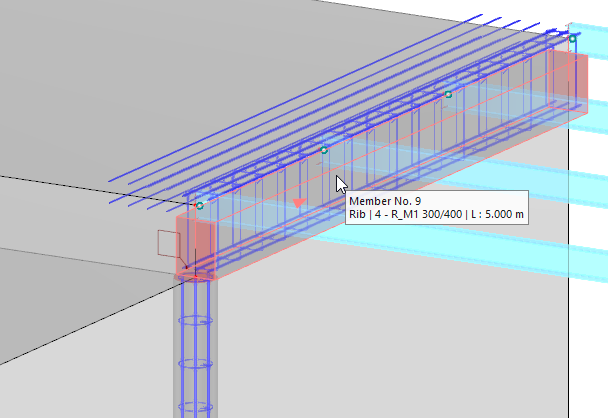

下部横梁的钢筋和箍筋

双击下部梁（杆件编号 9）打开'编辑杆件'对话框。 在第一个选项卡中，'设计属性'处于激活状态，以便在其他选项卡中控制设置。

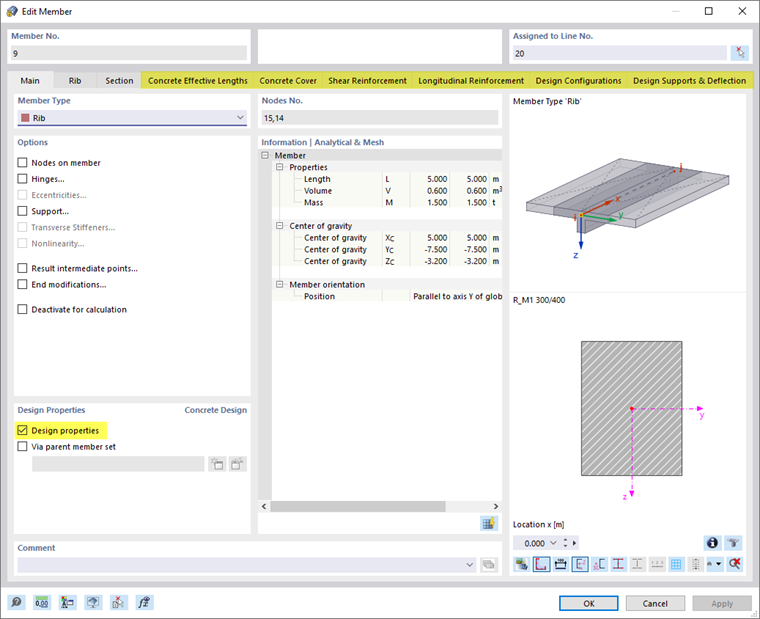

为下部横梁激活设计属性

混凝土保护层

选择混凝土保护层选项卡。

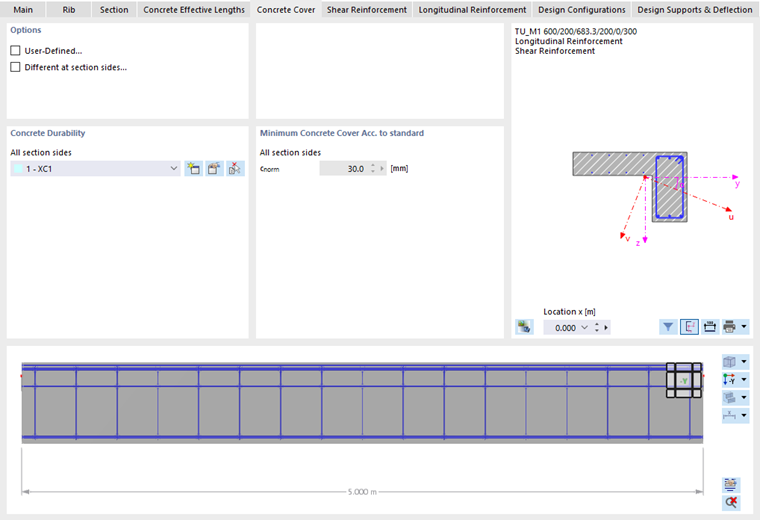

检查混凝土保护层

在'混凝土耐久性'区域中，为梁的所有侧面预设了 XC1 类别。 它可以按照规范控制混凝土保护层。

梁腹板和翼缘间受剪横向钢筋

接下来选择抗剪配筋选项卡。

选择箍筋材料

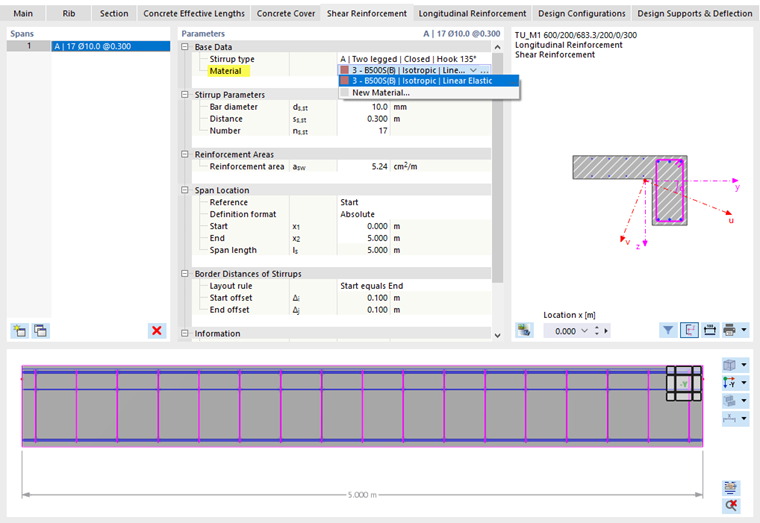

在该选项卡中管理箍筋的布置。 要分配'材料'，请打开'基本数据'类别中的材料列表，然后选择类型 3 - B500S(B)。

箍筋的直径预设为 10 mm，纵向间距为 30 cm。 此处的任何一个参数都可以进行更改。 箍筋的数量由间距和梁的长度得出。

纵向配筋

最后，选择纵向配筋选项卡。

定义钢筋布置

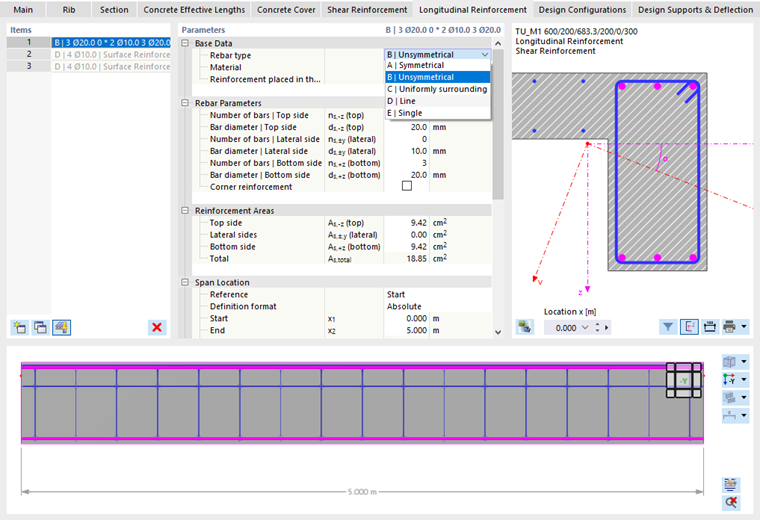

要在梁的顶部和底部定义不同的钢筋，请打开'基础数据'类别中的布置类型列表。 选择 B |非对称选项。 接下来在下面的行中重新设置 3 - B500S(B) 材料。

在'钢筋参数'类别中，您可以为梁的顶部和底部定义不同的钢筋布局。

定义顶部和底部的钢筋

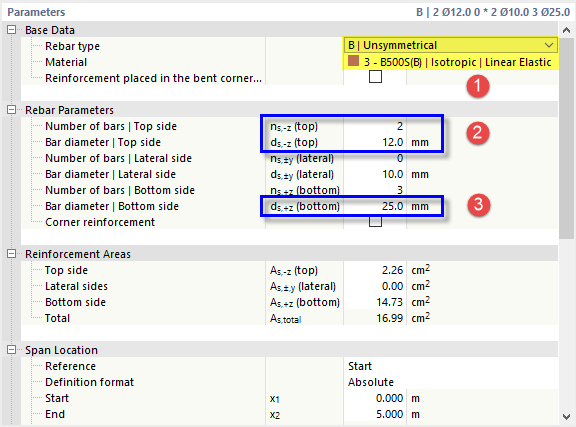

点击 'n_s,-z(top) ' 框，然后输入（或选择）2 钢筋。 在下面的框中将钢筋直径调整为 12 mm (2)。 然后选择 'd_s,+z(bottom) ' 框，并将底部三根钢筋的直径定义为 25 mm (3)。

然后您可以检查下面的'配筋面积'类别中列出的值。

点击确定，将配筋应用到下部横梁，并关闭该对话框。
