Unterzug

Falls am Modell Ergebnisse angezeigt werden, schalten Sie diese mit einem Klick auf die Schaltfläche in der Symbolleiste aus.

Stellen Sie die axonometrische Ansicht über die Schaltfläche ein. Man kann die Bewehrungskörbe des Unterzuges und der Stütze sehen. Sie können das Zylindersymbol ausblenden, indem Sie im 'Navigator - Anzeige' die Ergebnisobjekte deaktivieren.

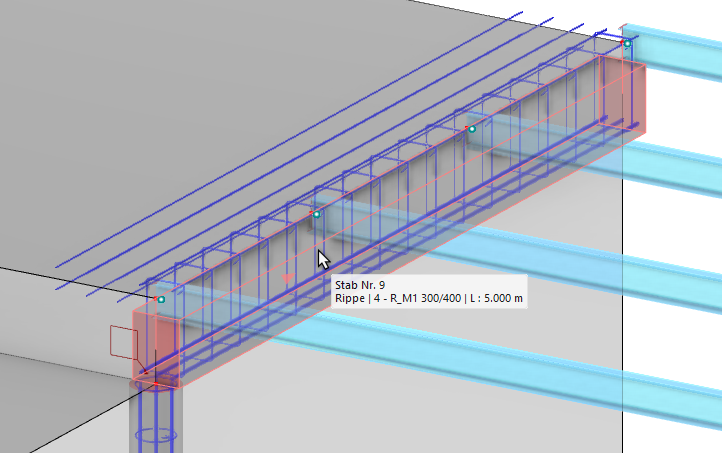

Bewehrungsstäbe und Bügel des Unterzugs

Mit einem Doppelklick auf den Unterzug (Stab Nr. 9 ) gelangen Sie in den Dialog 'Stab bearbeiten'. Im ersten Register sind die 'Bemessungseigenschaften' aktiviert, sodass weitere Register zur Kontrolle der Einstellungen zur Verfügung stehen.

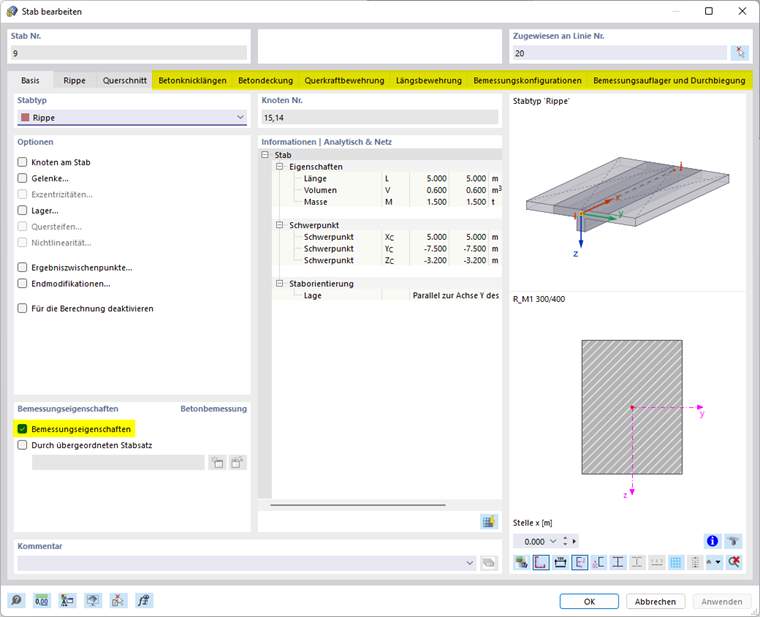

Bemessungseigenschaften für Unterzug aktiviert

Betondeckung

Gehen Sie zum Register Betondeckung.

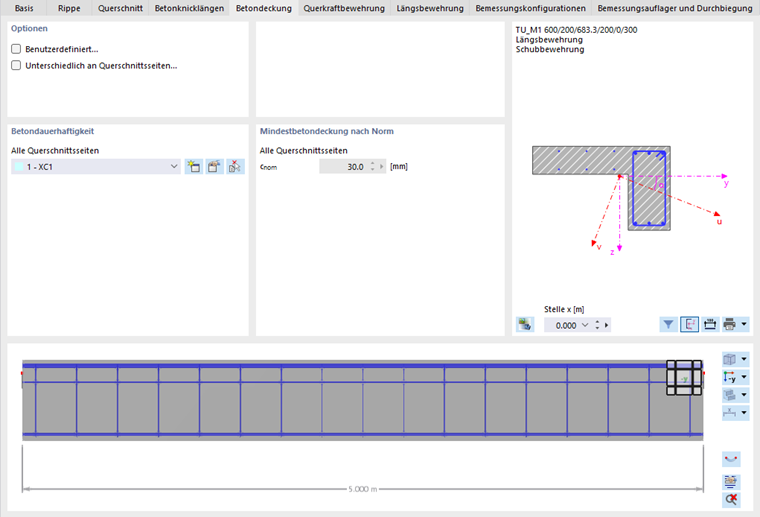

Kontrolle der Betondeckung

Im Dialogabschnitt 'Betondauerhaftigkeit' ist die Kategorie 'XC1' für alle Seiten des Trägers voreingestellt. Sie regelt die Betondeckung nach Norm.

Bügelbewehrung

Gehen Sie als nächstes zum Register Querkraftbewehrung.

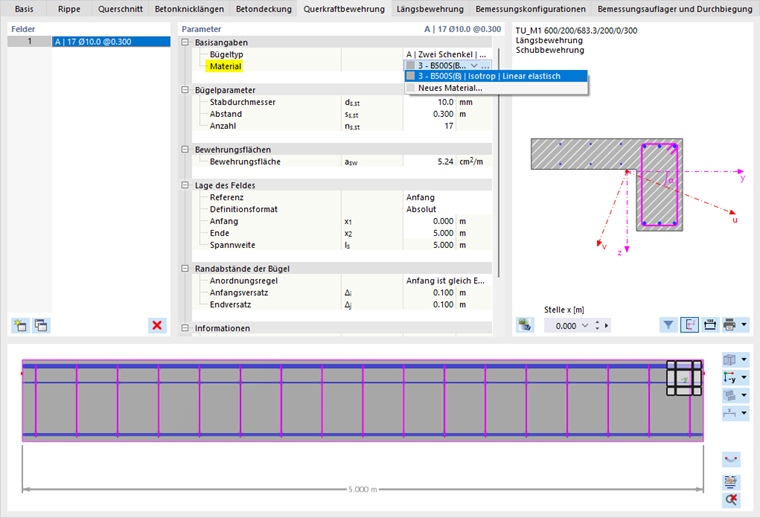

Auswahl des Materials der Bügel

Dieses Register verwaltet die Anordnung der Bügel. Um das 'Material' zuzuweisen, öffnen Sie die Liste für Materialien in der Kategorie 'Basisangaben' und wählen den Typ 3 - B500S(B) aus.

Der Durchmesser der Bügel ist mit 10 mm und der Längsabstand mit 30 cm voreingestellt. Beide Parameter könnten hier geändert werden. Die Anzahl der Bügel ergibt sich aus dem festgelegten Abstand und der Trägerlänge.

Längsbewehrung

Stellen Sie zum Schluss das Register Längsbewehrung ein.

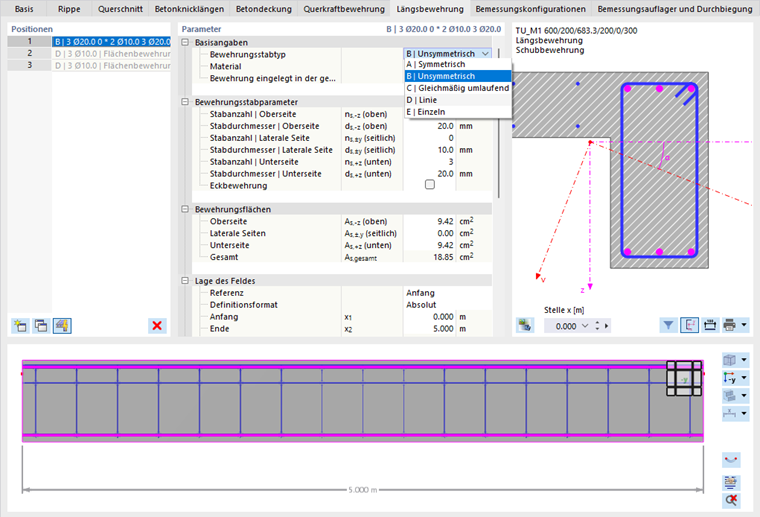

Festlegen der Anordnung von Bewehrungsstäben

Um für die Trägerober- und -unterseite unterschiedliche Bewehrungsstäbe festzulegen, öffnen Sie die Liste der Bewehrungsstabtypen in der Kategorie 'Basisangaben'. Wählen Sie die Option B | Unsymmetrisch aus. Stellen Sie dann in der Zeile darunter erneut das Material 3 - B500S(B) ein (1).

Nun können Sie in der Kategorie 'Bewehrungsstabparameter' die unterschiedliche Anordnung der Bewehrungsstäbe für die Ober- und Unterseite des Trägers definieren.

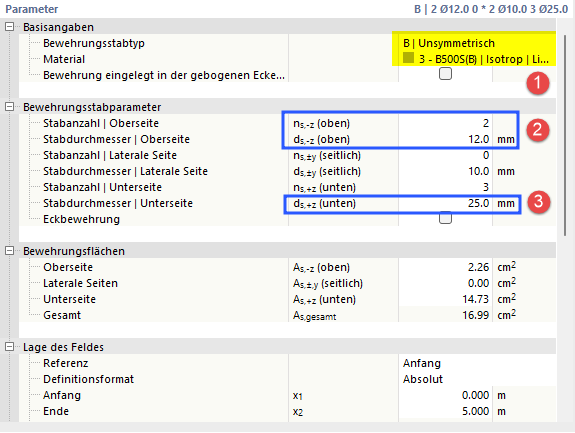

Definieren der Bewehrungsstäbe der Ober- und Unterseiten

Klicken Sie auf das Feld neben 'n_s,-z (oben)' und geben Sie 2 Bewehrungsstäbe ein bzw. wählen Sie diese aus. Stellen Sie im Feld darunter den Stabdurchmesser auf 12 mm (2). Gehen Sie dann zum Feld 'd_s,+z (unten)' und definieren Sie den Durchmesser der drei unteren Bewehrungsstäbe als 25 mm (3).

Anschließend können Sie die Werte überprüfen, die unterhalb in der Kategorie 'Bewehrungsflächen' aufgeführt sind.

Klicken Sie auf OK, um die Bewehrung auf den Unterzug anzuwenden und den Dialog zu schließen.
