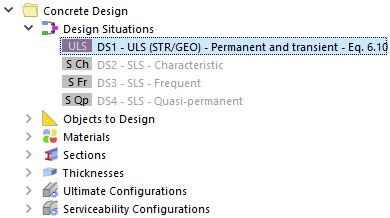

Beim Kombinieren der Lastfälle für die statische Analyse wurden die Bemessungssituation 'GZT (STR/GEO) - Ständig und vorübergehend' sowie drei GZG-Bemessungssituationen angelegt. Diese Bemessungssituationen sind auch im Ordner 'Betonbemessung' des Navigators aufgelistet, da sie für die Betonbemessung relevant sein können.
Wählen Sie im Navigator den Eintrag für die Bemessungssituation BS1 - GZT (STR/GEO) mit einem Doppelklick aus. Im Register 'Bemessungssituationen' des Dialogs 'Lastfälle und Kombinationen' ist die Option 'Betonbemessung' aktiviert und die Theorie II. Ordnung (P-Δ) eingestellt. Dieses Verfahren ist zwar für die Bemessung von Stahlstäben geeignet, jedoch für die Betonbemessung von Flächen, Rippen und Stützen nicht erforderlich (letztere werden nach dem Verfahren mit Nennkrümmung nachgewiesen).

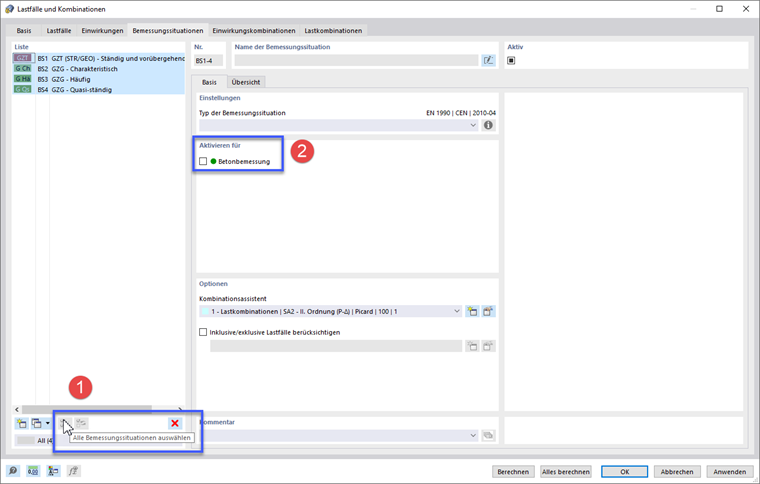

Es empfiehlt sich daher, die voreingestellten Bemessungssituationen für die Betonbemessung zu deaktivieren und stattdessen eine neue Bemessungssituation mit den passenden Einstellungen zu erstellen. Klicken Sie auf die Schaltfläche
unterhalb der Liste, um alle Bemessungssituationen zu selektieren (1).
Deaktivieren Sie das Kontrollfeld Betonbemessung, um alle Bemessungssituationen zu deaktivieren (2).

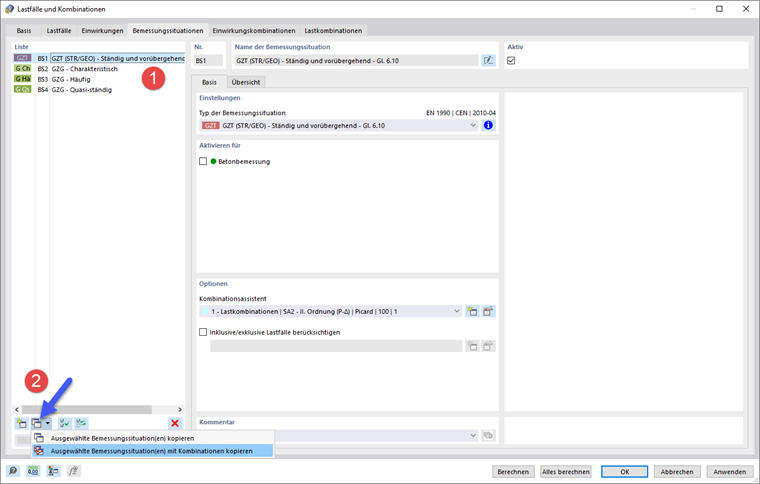

Um eine Kopie der GZT-Bemessungssituation zu erzeugen, wählen Sie den Eintrag BS1 in der Liste aus (1).
Öffnen Sie dann die Liste der Schaltfläche
unterhalb der Liste (2). Wählen Sie die Option Ausgewählte Bemessungssituation(en) mit Kombinationen kopieren aus. Die neue Bemessungssituation 'BS5' wird erzeugt.
Wählen Sie die Bemessungssituation 'BS5' (1). Aktivieren Sie anschließend das Kontrollfeld Betonbemessung, um diese Bemessungssituation zuzuordnen (2).
Stellen Sie im Dialogabschnitt 'Optionen' die Kombinationsmethode 2 - Lastkombinationen | SA1 - I. Ordnung ein (3), damit die Schnittgrößen der Bemessungssituation objektgerecht ermittelt werden.
Mit OK wird der Dialog geschlossen.
