图片打印位置

混凝土的设计数据可以添加到第 1 部分中创建的打印报告中。 要打开该文档，请双击'导航器 - 数据'的'打印报告'类别中的 1。

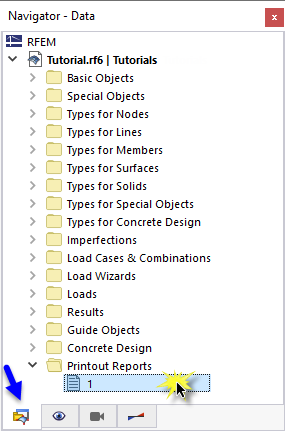

打开打印报告

在打印报告中，点击工具栏上的 按钮打开'打印报告管理器'（右起第二个）。 或者，在编辑菜单中选择编辑打印报告。

激活打印报告管理器中的“混凝土设计”数据

激活混凝土设计报告项目文件夹，将包含设计数据。 然后点击保存并显示。

打印报告的第 11 章包含了混凝土结构的默认数据。

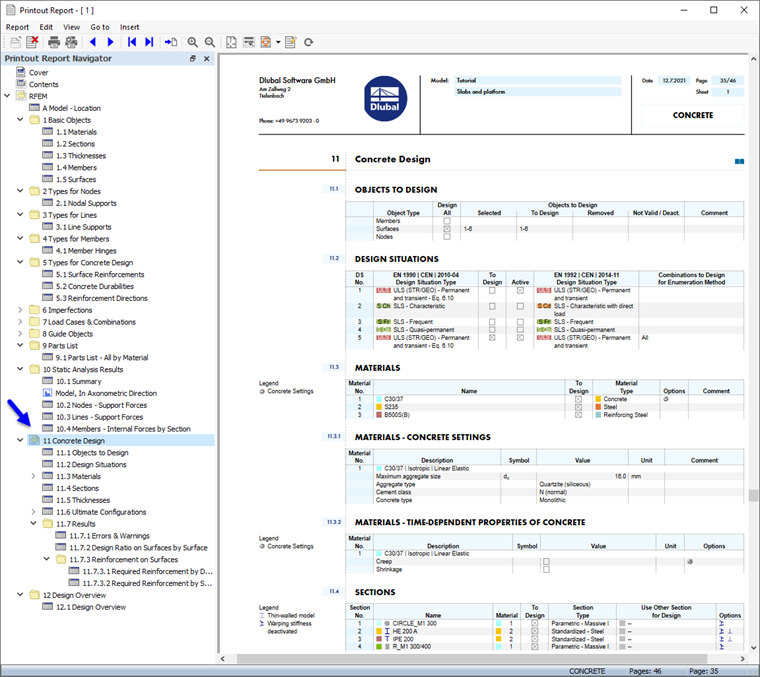

打印报告中的“混凝土设计”数据

调整目录

要添加或删除章节，可以按照第 1 部分中的说明使用打印报告管理器。 也可以直接删除项目： 例如右键点击11.7.1 错误和警告，打开本章的右键菜单。 在这里选择从打印报告中删除。

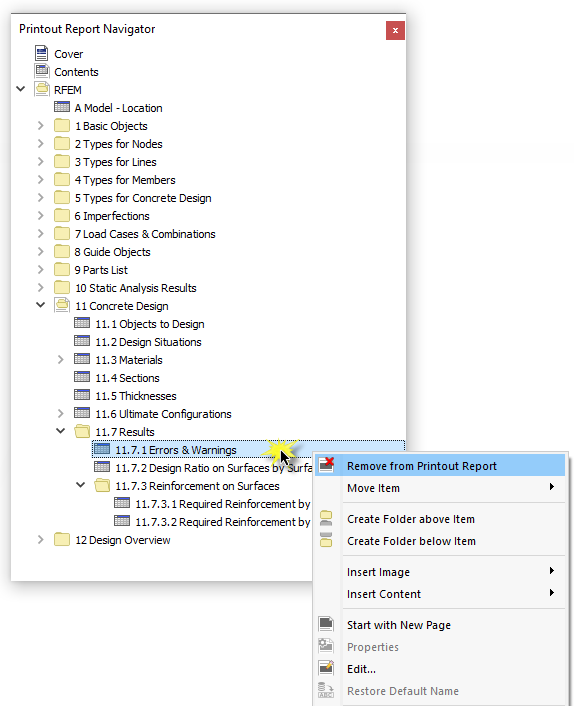

删除打印报告的章节

打印报告将被更新，但不会显示警告。

打印图形

要将图像添加到打印报告中，请点击'打印报告'标题栏上的 按钮，最小化预览窗口。 RFEM 工作区再次以全视图显示。

再次打开导航器 - 结果 (1)，以便您可以选择需要的纵向钢筋 a_{s,req,1+z(bottom)} 。显示 (2)。 请确保'显示面上的值'选项也被激活 (3)。

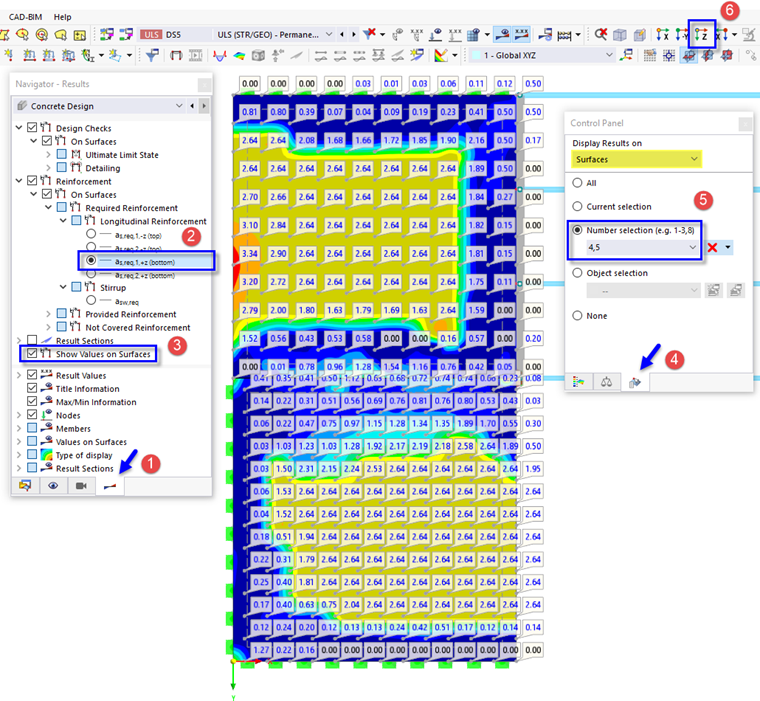

在俯视图中显示所需的板的主要底部配筋

如果想要只显示板的结果，请点击面板 (4) 的第三个选项卡，然后检查是否面编号为 。选择 4,5 (5)。 最后，点击工具栏上的 按钮，设置俯视图(6)。

要打印该图像，请点击工具栏上 按钮旁边的 按钮。 打开打印选项列表。 点击将图形打印到打印报告。

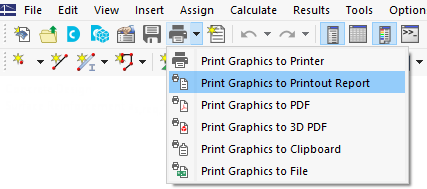

“打印图形”选项

在图像的预览中会显示一些调整布局的选项。

在预览中调整设置

在'图形'区域中，选择窗口填充排列。 在'颜色'区域中设置文本和黑色的布局，以便于读取数值。 要将面板移至其他位置，请从'色阶'区域的列表中选择右下选项。 然后点击保存并显示。

打印报告被重新创建，图片在'混凝土设计'一章的最后一页。

打印报告中的图像

点击 按钮关闭打印报告。

在继续进行混凝土杆件设计之前，请恢复所有面的显示。

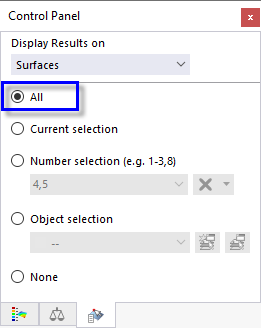

在控制面板中重置选择

最后，点击工具栏上的 按钮，保存面的混凝土设计数据。
