Hay nuevas categorías de resultados de 'Cálculo de hormigón' en la lista de la barra de herramientas que controlan los resultados de las barras.
Razones de tensiones en barras

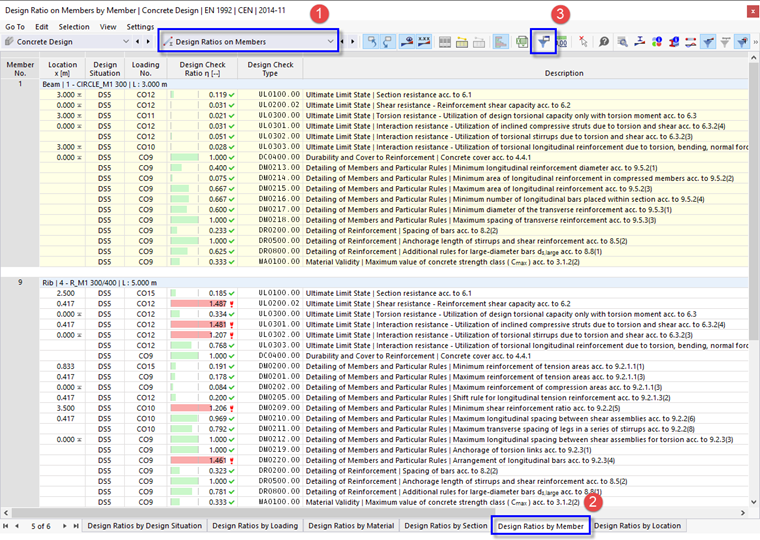

Seleccione la categoría Razones de tensiones en barras (1). Las razones de tensiones de cada barra se incluyen en cinco tablas según diferentes criterios. Establezca la tabla Razones de tensiones por barra (2).
Los valores que se incluyen en la columna 'Criterio de cálculo' representan los cocientes de las verificaciones de ELU ('UL') y las comprobaciones de detalle ('DM' y 'DR'). Por ejemplo, 'UL0200.02' representa la comprobación de la resistencia a cortante según el apartado 6.2 de la Norma EN 1992-1-1.
Se ha verificado el cálculo del pilar, pero las razones de tensiones, especialmente del nervio, requieren atención. Algunas posiciones están directamente en los apoyos del pilar o muro, o cerca de los mismos, por lo que no son relevantes para el cálculo de cortante. Sin embargo, algunas advertencias se refieren a verificaciones no cumplidas que se examinarán gráficamente más adelante (consulte el capítulo Resultados gráficos).
Para reducir el contenido de la tabla, haga clic en el botón

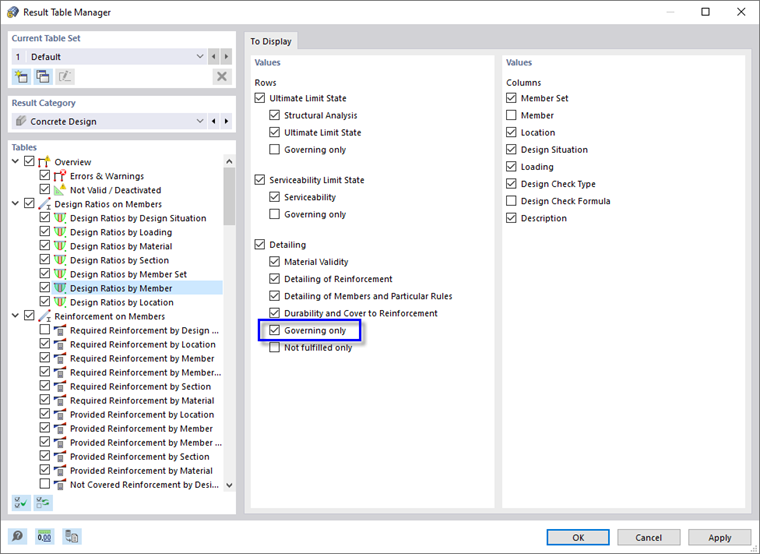

en la barra de herramientas de la tabla (3). Se abre el 'Administrador de tablas de resultados'.
Active la casilla de verificación Solo los determinantes en las opciones para más 'Detalles'. Al hacer clic en Aceptar, la tabla se reduce a los resultados esenciales.

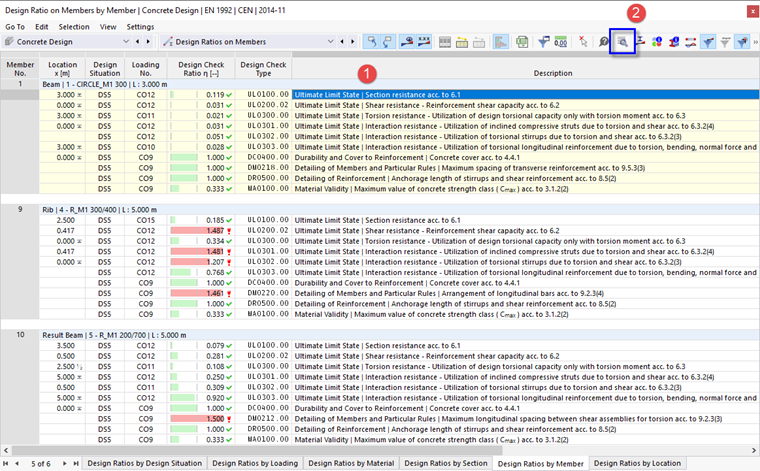

Para comprobar los detalles de cálculo de ELS del pilar, por ejemplo, seleccione la primera línea de sus resultados (1). 'UL0100.00' representa la comprobación de la resistencia de la sección según el apartado 6.1 de la Norma EN 1992-1-1, teniendo en cuenta el momento nominal de 2.o orden. Luego haga clic en el botón
en la barra de herramientas de la tabla (2).

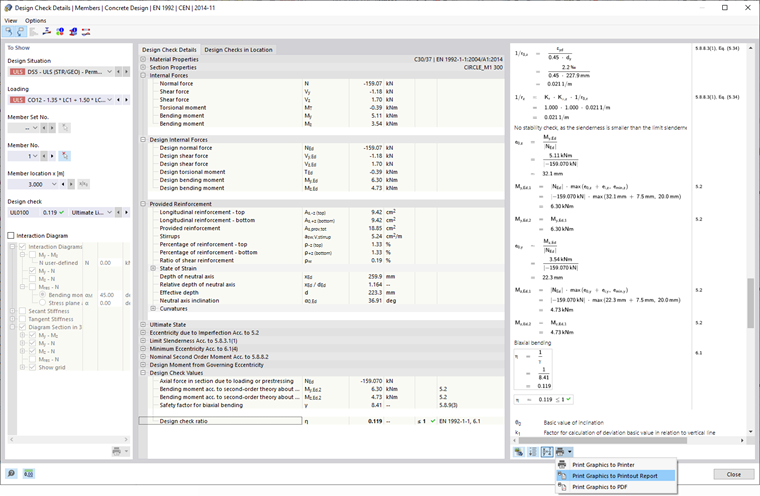

Se abre la ventana 'Detalles de verificación'.
Esta ventana presenta todos los parámetros de cálculo y las ecuaciones relevantes. Al hacer clic en el botón
en el área inferior derecha, puede cambiar entre los valores o símbolos que se muestran en las fórmulas del cálculo.
Para imprimir los detalles, haga clic en el botón
junto al botón
. Seleccione la opción Imprimir gráfico en informe. Las ecuaciones de esta verificación se exportan al informe sin abrirlo.
Regrese a las tablas haciendo clic en Cerrar.
Armadura en barras

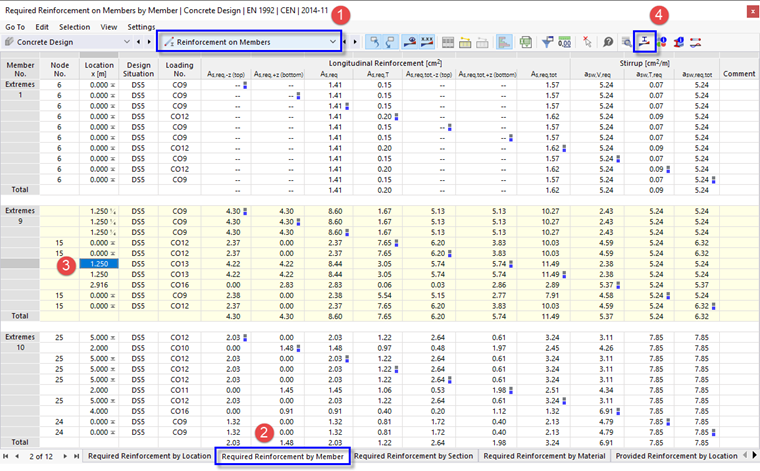

En la barra de herramientas de la tabla, seleccione la categoría Armadura en barras (1) como se muestra en la imagen Categorías para resultados de barras. La armadura de cada barra se incluye en varias tablas de nuevo por diferentes criterios. Establezca la tabla Armadura necesaria por barra (2).
Se incluyen en esta tabla los valores extremos de la armadura necesaria para cada barra. Las áreas máximas de cada categoría de armadura están etiquetadas con los símbolos
. También puede examinar qué combinación de carga requiere la armadura máxima de cada una.
Como antes, puede comprobar los detalles del cálculo en el cuadro de diálogo 'Detalles de verificación' (consulte la imagen Detalles de verificación): Seleccione una línea y luego haga clic en el botón
en la barra de herramientas de la tabla.
Para comprobar las tensiones de las barras de armaduras en un diagrama, seleccione la línea del área de armadura necesaria inferior del nervio núm. 9, por ejemplo (3). Luego haga clic en el botón
en la barra de herramientas de la tabla (4).

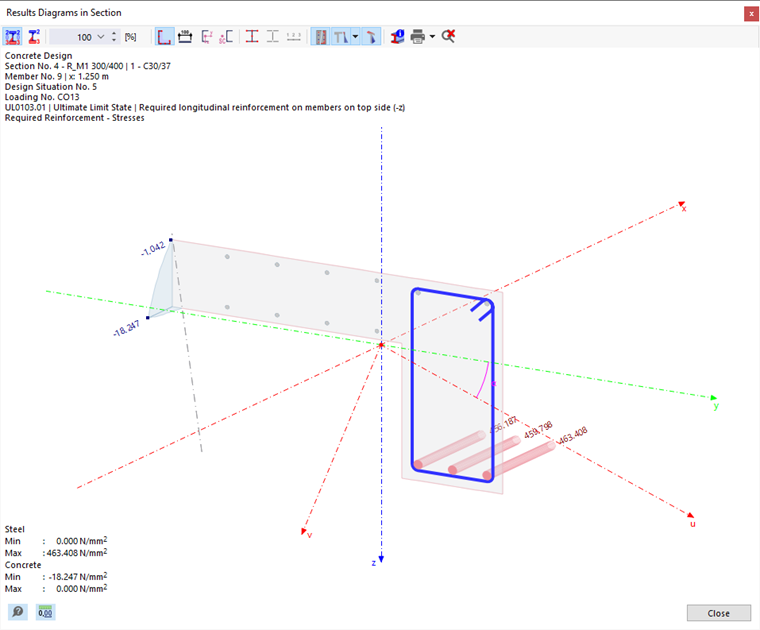

Se abre la ventana 'Diagramas de resultados en la sección'.
El diagrama muestra las tensiones de las barras de armadura y las tensiones del hormigón. Los botones de la barra de herramientas le permiten controlar el gráfico e imprimir el diagrama.
Regrese a las tablas haciendo clic en Cerrar.
