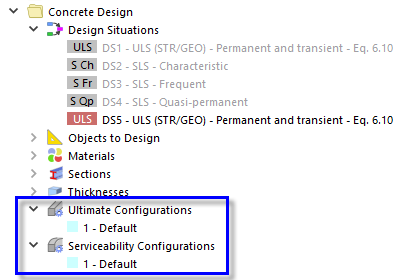

Na pasta 'Verificação de betão' do navegador, estão predefinidas duas configurações para a verificação do estado limite último e do estado limite de utilização.
Estado limite último
Clique duas vezes no item 1 - Padrão da categoria 'Configurações finais'. Na caixa de diálogo 'Editar configuração última', selecione o separador Superfícies.
Introduza Lajes na caixa 'Nome da configuração final' (1). Para esta configuração, a 'Otimização das forças internas de dimensionamento' na área 'Método de dimensionamento' eliminará quaisquer forças de dimensionamento negativas para a armadura de tração que possam surgir devido a ângulos desfavoráveis dos apoios. Da mesma forma, a 'armadura longitudinal mínima para lajes segundo a opção 9.3.1' na árvore 'Limites das áreas de armadura' é aplicável para o dimensionamento da laje.
Clique no botão
no canto inferior esquerdo para criar uma nova configuração última (2).

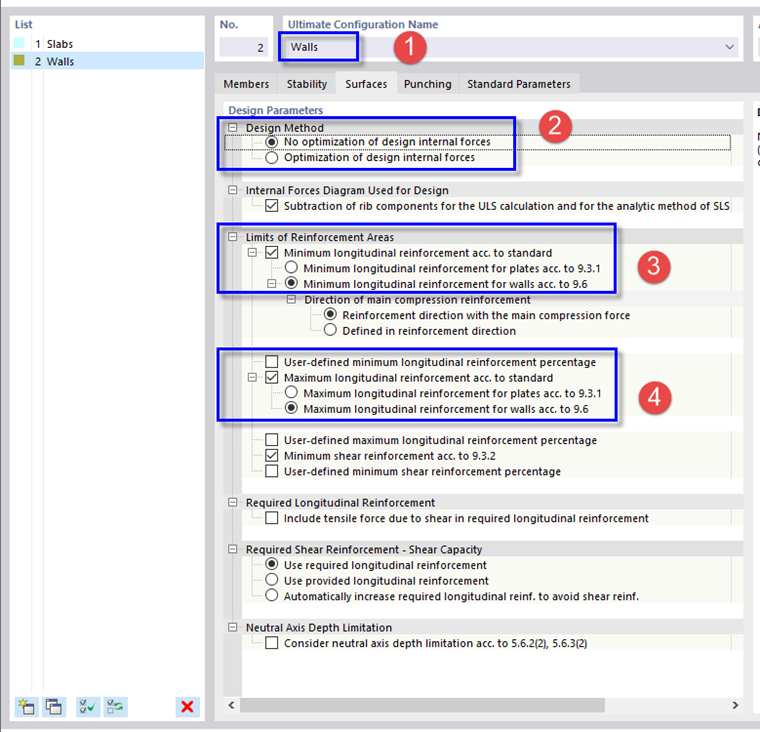

Mude o nome da nova configuração para Paredes (1). Na área 'Método de dimensionamento', selecione a opção Sem otimização de esforços internos de dimensionamento que é preferível para elementos comprimidos (2).
Na árvore 'Limites das áreas de armadura', selecione a opção Armadura longitudinal mínima para paredes segundo. para a opção 9.6 (3). Da mesma maneira, defina a armadura longitudinal máxima para paredes segundo para 9,6 (4).
Por fim, clique em OK para fechar a caixa de diálogo.
Estado limite de utilização
Para a verificação do betão das superfícies e barras, também seria necessário examinar o estado limite de utilização para que as tensões e as larguras de fendas sejam mantidas dentro dos limites. Acima de tudo, as situações de dimensionamento características e quase-permanentes necessitam de atenção. No entanto, eles não devem ser tratados neste tutorial, pois estariam além do escopo de uma introdução básica.

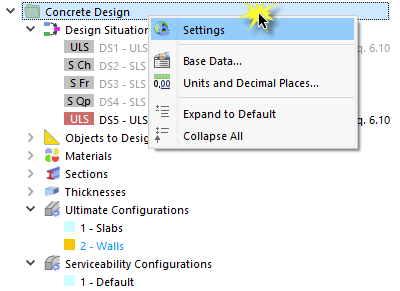

Para desactivar o dimensionamento SLS, clique com o botão direito na pasta 'Dimensionamento de betão' no navegador. Em seguida, selecione Configurações no menu de atalho.

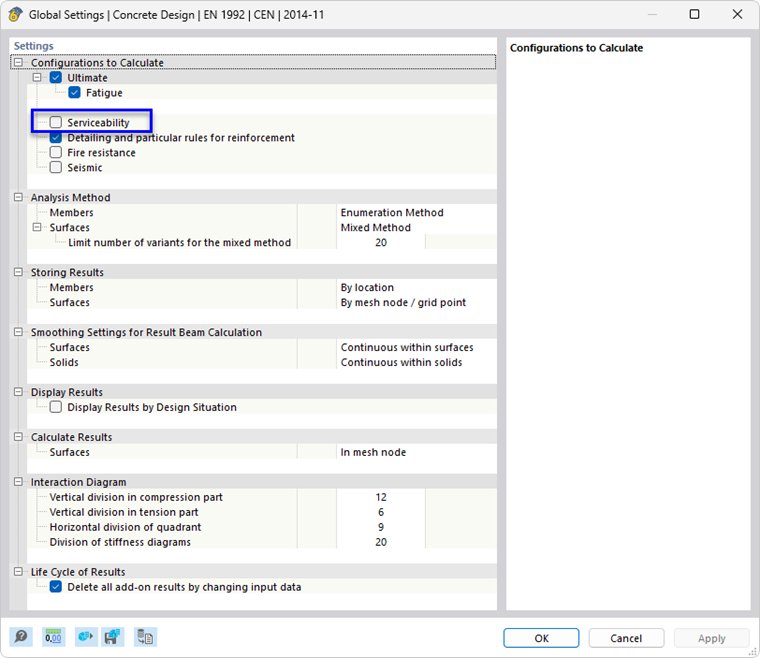

Na caixa de diálogo 'Configuração global', desmarque a caixa de seleção Manutenção na configuração 'Configurações a serem calculadas'.
Clique em OK. A categoria 'Configurações de capacidade de utilização' na pasta 'Dimensionamento de betão' (ver a imagem Configurações padrão para dimensionamentos ULS e SLS ) não está mais disponível.
