Modell

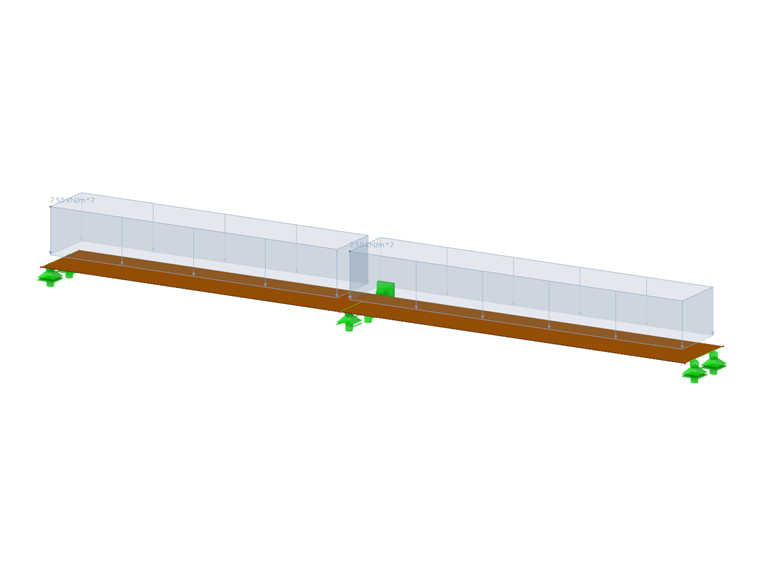

Ein Deckensystem wird als Durchlaufträger berechnet. Dieses Beispiel wird im Fachbuch [1] im Kapitel 11.2 "Decke als Zweifeldträger" behandelt.
Die Spannweite beträgt 4,5 m im ersten Feld und 5,2 m im zweiten Feld.
Es werden konstante Flächenlasten von 2 kN/m2 im Lastfall 1 und 2,5 kN/m2 im Lastfall 2 aufgebracht. Um das Eigengewicht identisch zum Literaturbeispiel zu halten, wird im Lastfall 1 zusätzlich ein Gewicht von 1,21 kN/m2 aufgebracht.
Es wird am effektiven 1 m breiten Querschnittsstreifen gerechnet. Die Lagerung erfolgt mit Linienlagern in uZ unverschieblich an allen drei Auflagern. Das mittlere Auflager ist zusätzlich unverschieblich in uX. Des Weiteren ist dort ein Knotenlager in Y-Richtung angeordnet, damit das System nicht kinematisch wird.
Plattenelement

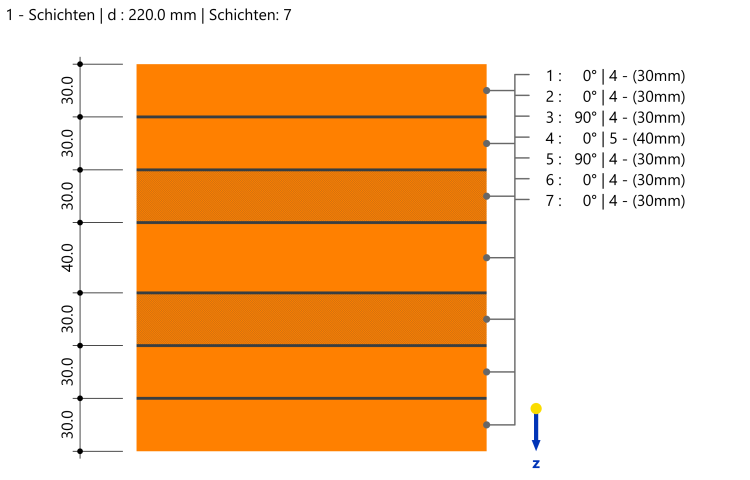

Der Aufbau des Plattenelements ist BSP L7s2 (30l – 30l – 30w – 40l – 30w – 30l – 30l)
Hieraus ergibt sich folgende Steifigkeit:
Die Berechnung der Steifigkeit wird im Kapitel Steifigkeiten für Mehrschichtige Flächen erläutert.
