Поперечно-клеёная древесина

model

Система перекрытия рассчитывается как неразрезная балка. Данный пример приведен в руководстве [1], глава 11.2 «Перекрытие как двухпролетная балка».

Пролет в первом пролете составляет 4,5 м, во втором - 5,2 м.

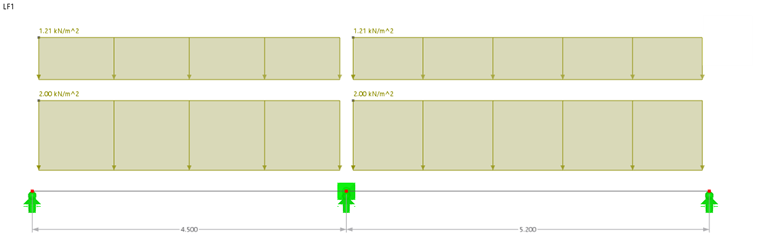

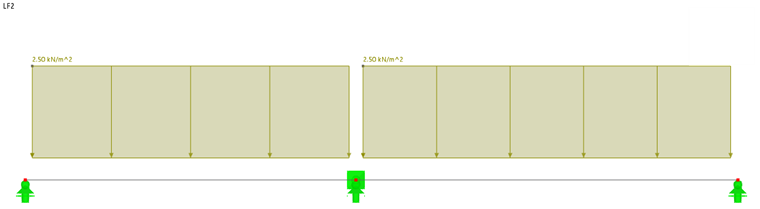

Применяются постоянные нагрузки на поверхность 2 кН/м2 в загружении 1 и 2,5 кН/м2 в загружении 2. Чтобы собственный вес оставался идентичным приведенному в литературе примеру, в загружении 1 применяется дополнительный вес в 1,21 кН/м2.

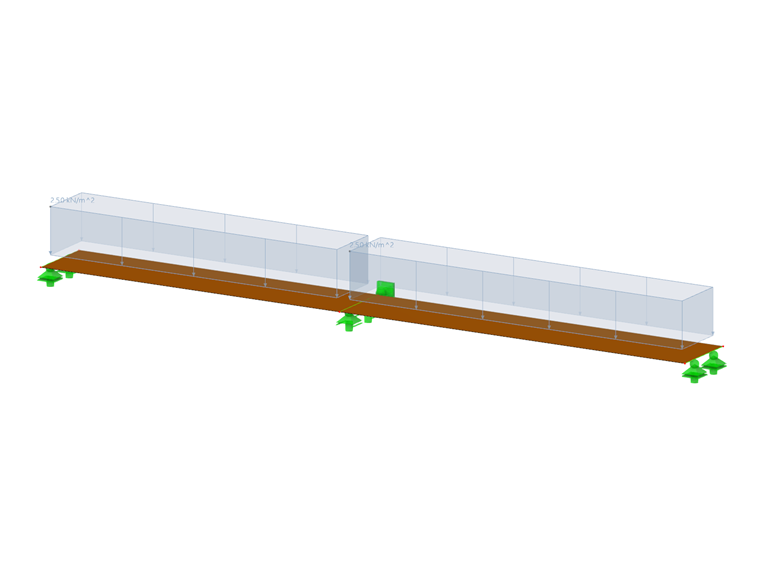

Рассчитан на эффективную полосу сечения шириной 1 м. Опора выполняется линейными опорами по uZ, неподвижными на всех трех опорах. Средняя опора также неподвижна в uX. Кроме того, там в направлении Y размещена узловая опора, так что система не становится кинематической.

пластинчатый элемент

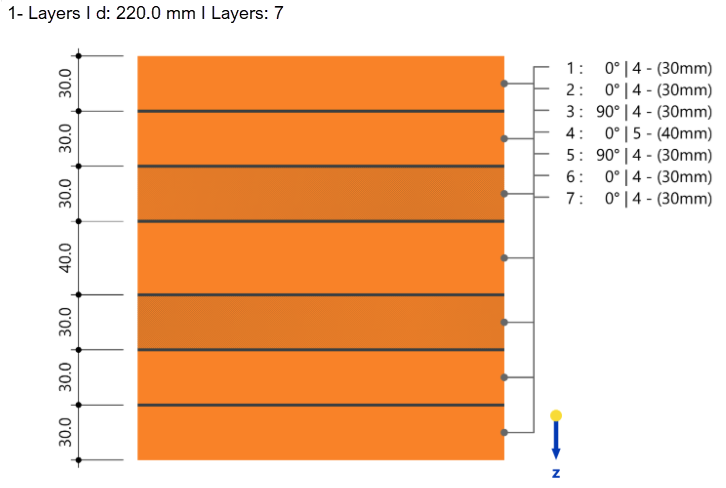

Конструкция пластинчатого элемента - BSP L7s2 (30l - 30l - 30w - 40l - 30w - 30l - 30l)

В результате получается следующая жесткость:

Расчет жесткости поясняется в главе Жесткости для многослойных поверхностей .


Ссылки
  1. Вальнер-Новак, М .; Koppelhuber, J .; Пок, К .: Расчет из кросс-клееной древесины, принципы статики и строительства по Еврокоду, 2013, proHolz Austria
Исходная глава
