Legno lamellare a strati incrociati

Modello

Un sistema di controsoffitti è calcolato come una trave continua. Questo esempio è descritto nel libro di testo [1], Capitolo 11.2 "Pavimento come trave a due campate".

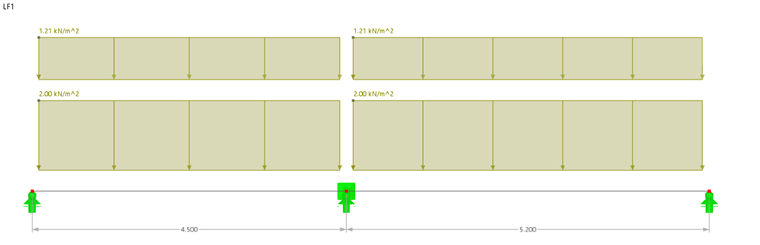

La campata è di 4,5 m nella prima campata e di 5,2 m nella seconda campata.

Si applicano carichi superficiali costanti di 2 kN/m2 nel caso di carico 1 e 2,5 kN/m2 nel caso di carico 2. Per mantenere il peso proprio identico all'esempio della letteratura, nel caso di carico 1 viene applicato un peso aggiuntivo di 1,21 kN/m2.

È calcolato sulla striscia della sezione trasversale efficace di 1 m di larghezza. Il vincolo è realizzato con appoggi lineari in uZ immobili su tutti e tre gli appoggi. Anche il vincolo intermedio è immobile in uX. Inoltre, un vincolo esterno nodale è disposto lì nella direzione Y in modo che il sistema non diventi cinematico.

elemento piatto

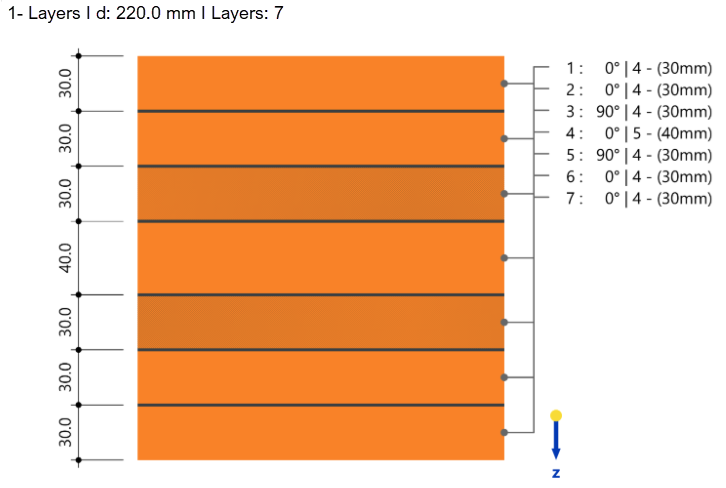

La struttura dell'elemento della piastra è BSP L7s2 (30l - 30l - 30w - 40l - 30w - 30l - 30l)

Ciò si traduce nella seguente rigidezza:

Il calcolo della rigidezza è spiegato nel capitolo Rigidezze per superfici multistrato .


Bibliografia
  1. Wallner-Novak, M .; Koppelhuber, J .; Pock, K .: Verifica in legno lamellare, principi di statica e costruzione secondo Eurocodice, 2013, proHolz Austria
