Modelo
Un sistema de techo se calcula como una viga continua. Este ejemplo se describe en el libro de texto [1], capítulo 11.2 "Piso como viga de dos vanos".
La luz es de 4,5 m en la primera bahía y de 5,2 m en la segunda.

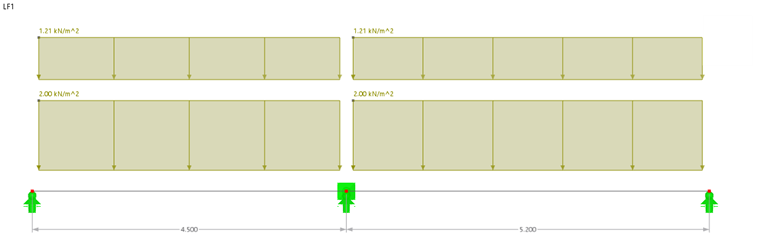

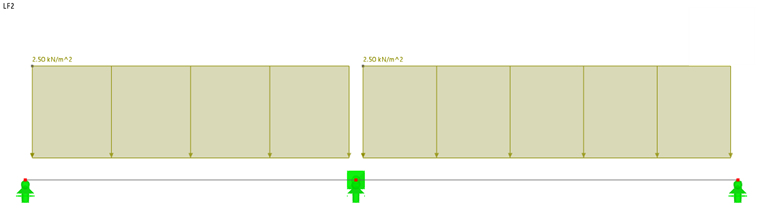

Se aplican cargas superficiales constantes de 2 kN/m2 en el caso de carga 1 y 2,5 kN/m2 en el caso de carga 2. Para mantener el peso propio idéntico al del ejemplo de la bibliografía, se aplica un peso adicional de 1,21 kN/m2 en el caso de carga 1.

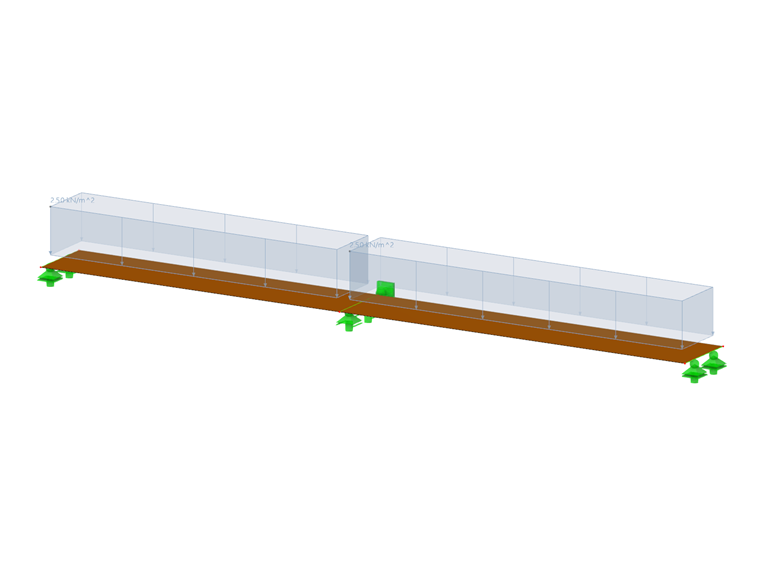

Se calcula sobre la franja de sección transversal de 1 m de ancho eficaz. El apoyo se realiza con apoyos lineales en uZ inamovibles en los tres apoyos. El apoyo del medio también es inamovible en uX. Además, se dispone allí un apoyo en nudo en dirección Y para que el sistema no se convierta en cinemático.
elemento de placa

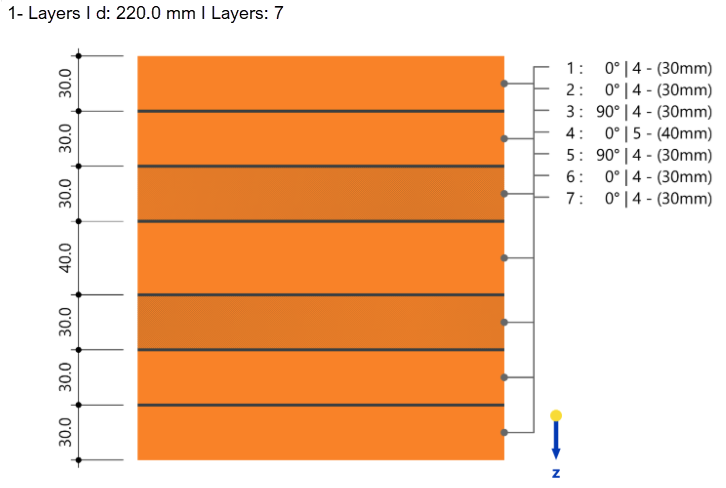

La estructura del elemento de placa es BSP L7s2 (30l - 30l - 30w - 40l - 30w - 30l - 30l)
Esto resulta en la siguiente rigidez:
El cálculo de la rigidez se explica en el capítulo Rigideces para superficies multicapa .
