Panel de vigas

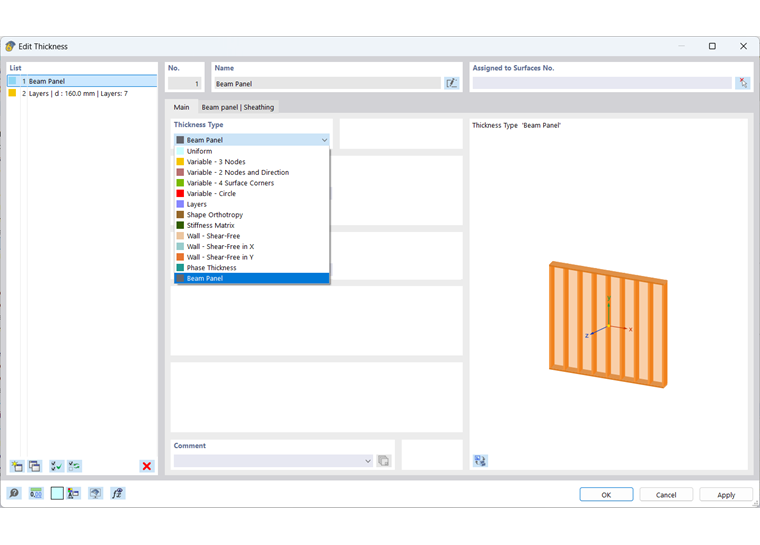

Cuando se define el tipo de espesor de Cortante de la viga, se agregan tres nuevas pestañas al cuadro de diálogo Espesor. Dort können Sie die Eigenschaften der Beplankung, der Rahmenstäbe und der inneren Ständer definieren.

Revestimiento

Im Register Beplankung können Sie ein beliebiges Material festlegen, mit dem die Fläche einseitig oder auch beidseitig beplankt wird. Die sich aua dem Querschnitt und der Flächendicke ergebende Exzentrizität wird automatisch ermittelt und entsprechend berücksichtigt.

Die Beplankung wird in RFEM als reale Fläche abgebildet. Daher ist es bei einer Beplankung aus Holz (zum Beispiel OSB) notwendig, das Materialmodell 'Orthotrop' auszuwählen. Auf die Materialmodelle wird im Kapitel Steifigkeiten für Mehrschichtige Flächen näher eingegangen.

Barras del entramado

Im Register Rahmenstäbe sind die Randstäbe der Balkenscheibe zu definieren. Sie können hier beliebige Querschnitte mit einem beliebigen Material für die Richtungen parallel zu den lokalen y- und x-Flächenachsen definieren. Neben den meist verwendeten Holzquerschnitten sind beispielsweise auch Stahlprofile möglich.

Im Abschnitt 'Verbindungen' können Sie die Nachgiebigkeit zwischen den Stäben und der Beplankung beschreiben.

In der Liste 'Verbindertyp' stehen folgende Optionen zur Auswahl:

  • Uñas
  • Grapa
  • Definido por el usuario

Die Berechnung der Nachgiebigkeit sowie die dreidimensionale Berechnung wird im Fachbeitrag Berechnung einer Holztafelwand mit dem Dickentyp Balkenscheibe erläutert.

Die ermittelte Nachgiebigkeit wird zwischen dem Querschnitt und der Beplankung als 'Spezielles Objekt' des Typs
Starre Kopplung mit einem Liniengelenk in Längs- und Querrichtung des Stabes erzeugt.

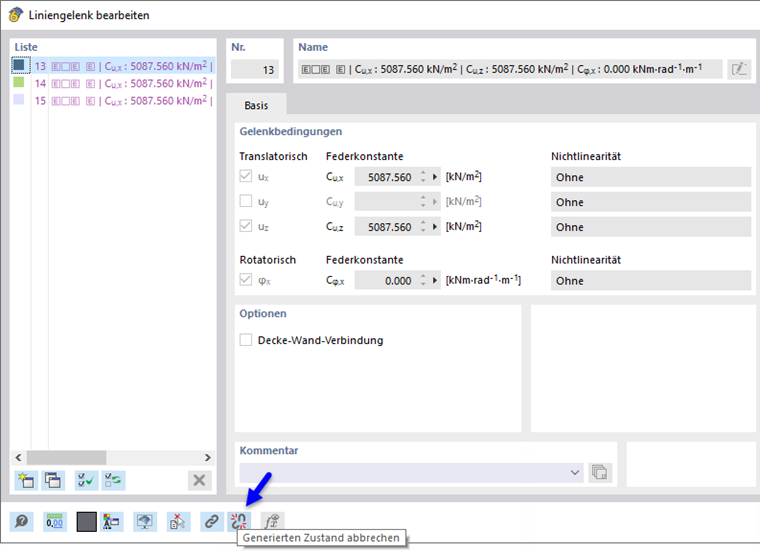

Für weitergehende Untersuchungen – zum Beispiel zur Definition von nichtlinearen Liniengelenkverbindungen – ist es auch möglich, den generierten Zustand abzubrechen. Verwenden Sie hierzu die Schaltfläche Cancelar estado generado , wie im folgenden Bild für Liniengelenke gezeigt. Diese Möglichkeit besteht auch bei den Querschnitten und Stäben.

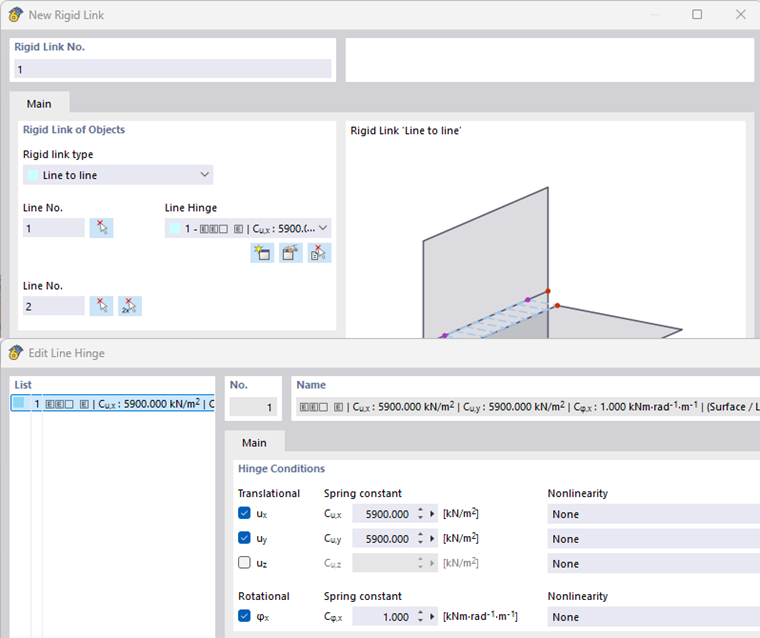

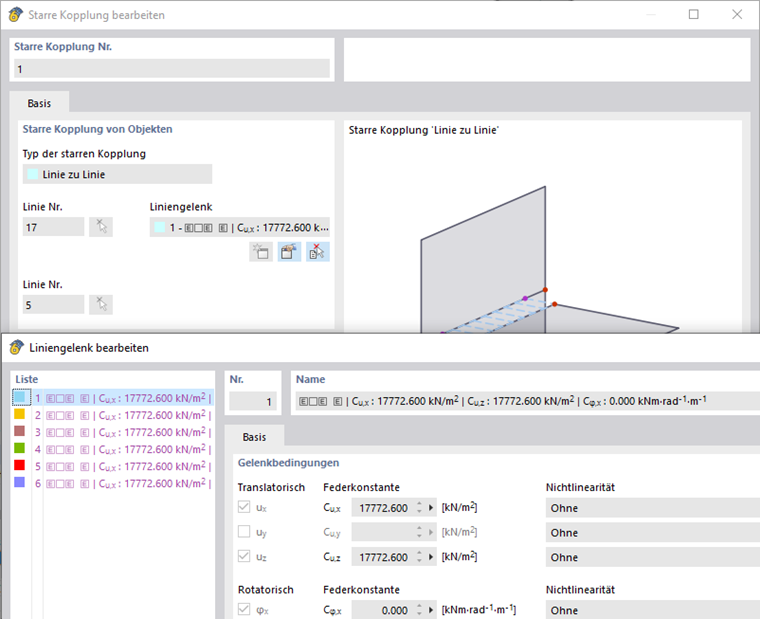

Das Bild Starre Kopplung für Balkenscheibe zeigt, wie die Steifigkeit in Längs- und Querrichtung berücksichtigt wird. Es ist auch möglich, die Steifigkeit nur in Längsrichtung anzusetzen: Der Wert für uz wäre dann null. Die Torsionssteifigkeit wird mit dem Wert 10-8 · ux angenommen, um Instabilitäten vorzubeugen.

Montantes interiores

Das Register Innere Ständer ist dem Register Rahmenstäbe ähnlich. Hier können Sie die Ständer der Balkenscheibe definieren.

Die Verteilung der Ständer kann auf vier Arten erfolgen.

  • Sprungmaß (üblicherweise im Raster 62,5 cm)
  • Lichtes Maß (Abstand zwischen den Ständern)
  • Konstant (Konstanter Abstand ohne Rest)
  • Benutzerdefiniert (jeder Ständer kann individuell definiert werden)

aberturas

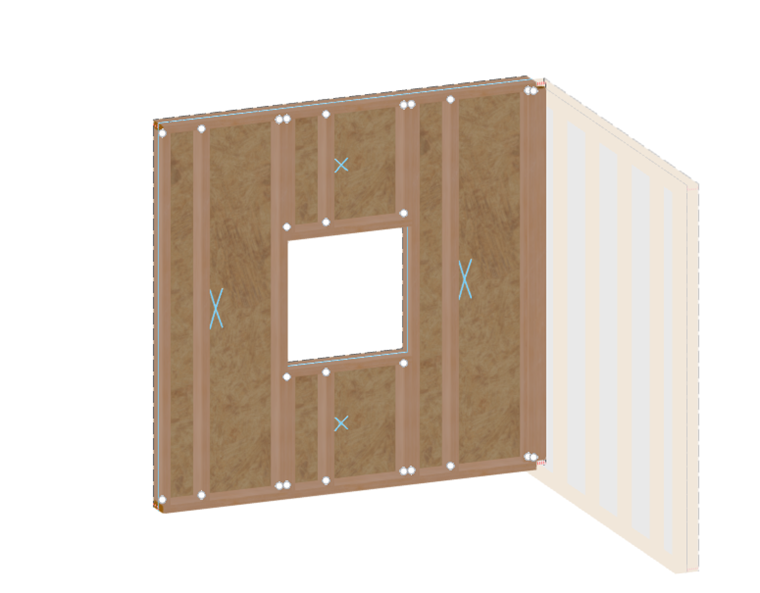

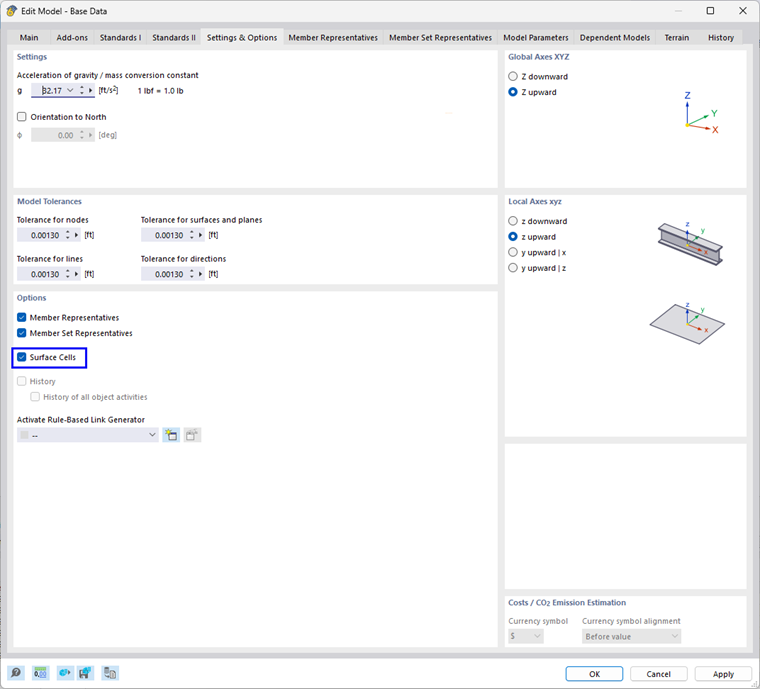

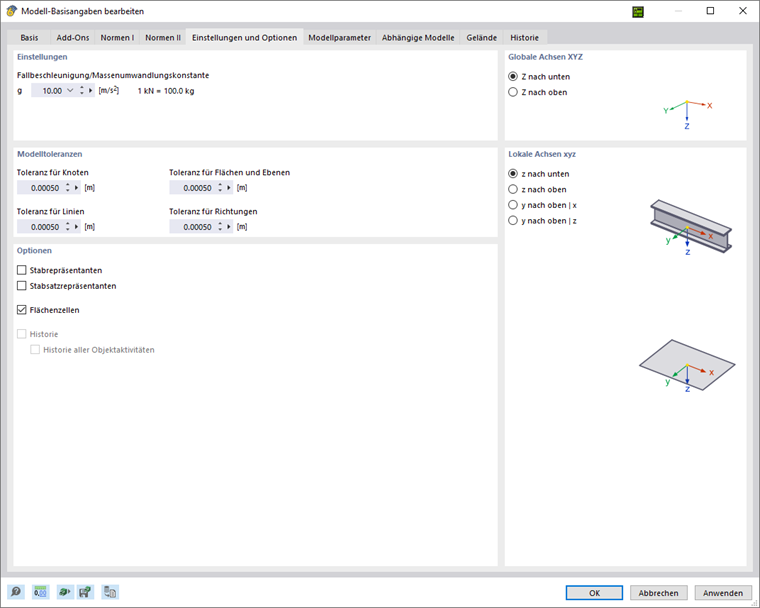

Um Öffnungen in der Balkenscheibe zu berücksichtigen, die aufgrund von Fenstern oder Türen vorliegen, bietet sich die Generierung über 'Flächenzellen' an. Diese Flächenzellen können Sie bei den Modell-Basisangaben unter den Einstellungen und Optionen aktivieren.

Nach dem Aktivieren der Flächenzellen erkennt die Balkenscheibe Öffnungen automatisch und generiert die entsprechenden Pfosten und Riegel.
