Ossature bois

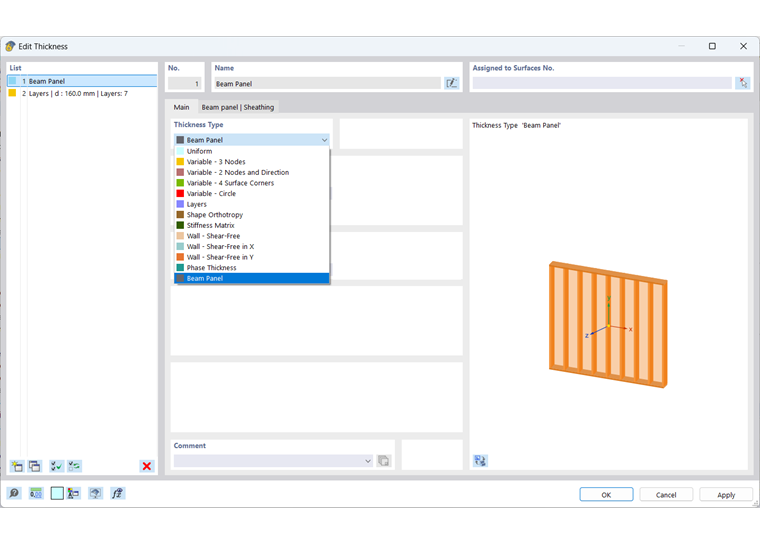

Lorsque le type d’épaisseur Ossature bois est défini, trois nouveaux onglets sont ajoutés à la boîte de dialogue Épaisseur. Vous pouvez y définir les propriétés des panneaux de contreventement, du cadre de l'ossature et des montants intermédiaires.

Panneau de contreventement

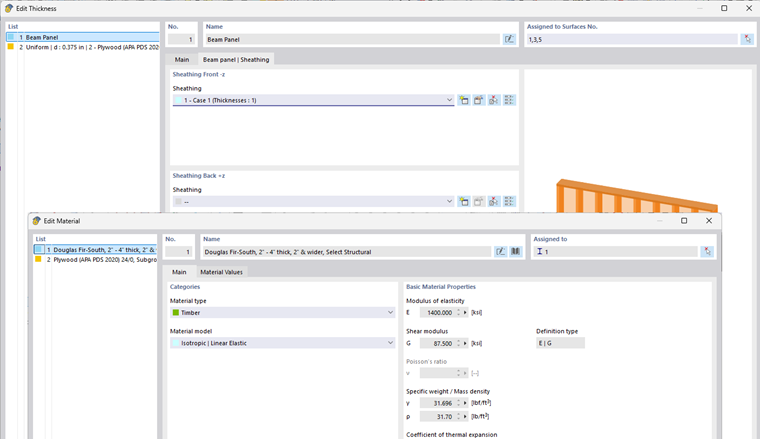

L’onglet Panneau de contreventement permet de sélectionner tous les matériaux avec lequel la surface est recouverte sur un ou deux côtés. L’excentrement résultant en fonction de la section et de l’épaisseur de surface est déterminée automatiquement et considérée en conséquence.

Le panneau de contreventement est affiché dans RFEM comme une surface réelle. Pour un panneau de contreventement en bois (par exemple, OSB), sélectionnez le type de matériau « Orthotrope ». Les modèles de matériau sont détaillés dans le chapitre Rigidités pour les surfaces multicouches.

Cadre de l'ossature

L’onglet Cadre de l'ossature permet de définir les barres de contour de l’ossature bois. Vous pouvez définir toute section avec tout matériau pour les directions parallèles aux axes locaux y et x de la surface. Outre les sections en bois les plus courantes, il est également possible d’utiliser des sections en acier.

Dans « Assemblages », vous pouvez décrire la flexibilité entre les barres et le panneau de contreventement.

Les options suivantes peuvent être sélectionnées dans la liste « Type de connecteur » :

  • Pointe
  • Agrafe
  • Défini par l'utilisateur

Le calcul de la flexibilité et les calculs 3D sont détaillés ici.

La flexibilité déterminée est générée entre la section et le panneau de contreventement en tant que
« Objet spécial » du type Liaison rigide avec une articulation linéique dans les directions longitudinale et transversale de la barre.

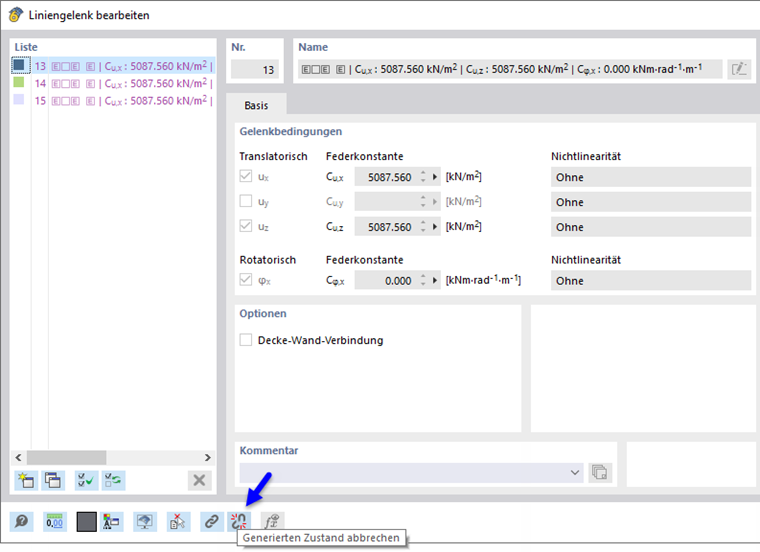

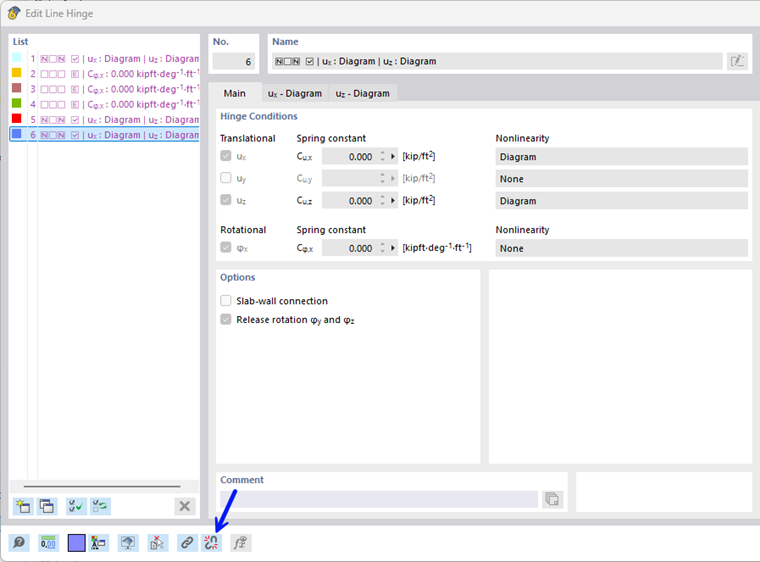

Pour des analyses plus approfondies, par exemple pour définir des assemblages linéiques articulés non linéaires, vous pouvez également annuler l’état généré. Pour cela, cliquez sur Annuler la taille générée , comme indiqué sur la figure ci-dessous pour les articulations linéiques. Cette option est également disponible pour les sections et les barres.

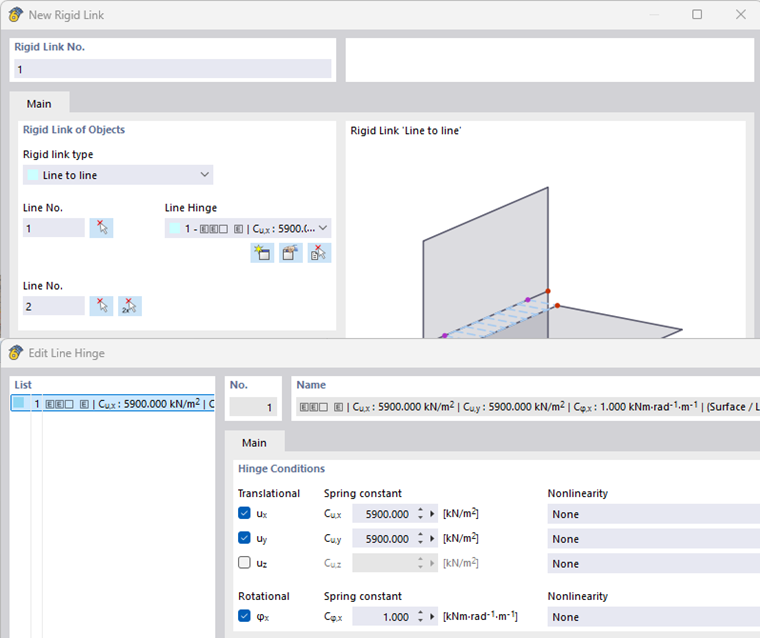

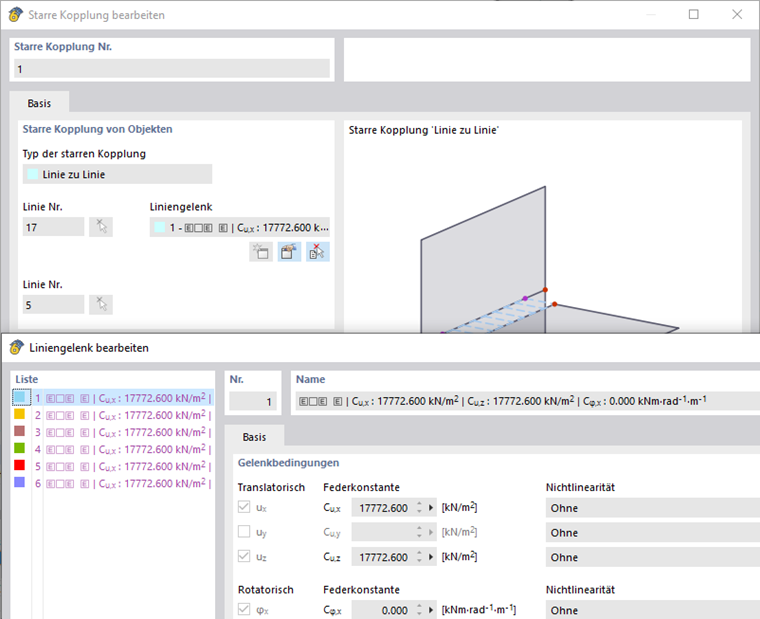

L’image Liaison rigide pour l’ossature bois montre comment la rigidité dans les directions longitudinale et transversale est considérée. Il est également possible d’appliquer la rigidité uniquement dans la direction longitudinale : La valeur de uz serait alors nulle. La rigidité de torsion est supposée avoir la valeur 10-8 · ux afin d’éviter les instabilités.

Montants intermédiaires

L’onglet Montants intermédiaires est similaire à l’onglet Cadre de l'ossature. Définissez ici les montants de l’ossature bois.

Les montants peuvent être répartis de quatre manières.

  • Centre au centre (généralement dans une grille de 62,5 cm)
  • Écart (espacement entre montants)
  • Uniforme (espacement constant sans les côtés)
  • Défini par l’utilisateur (chaque poteau peut être défini individuellement)

Ouvertures

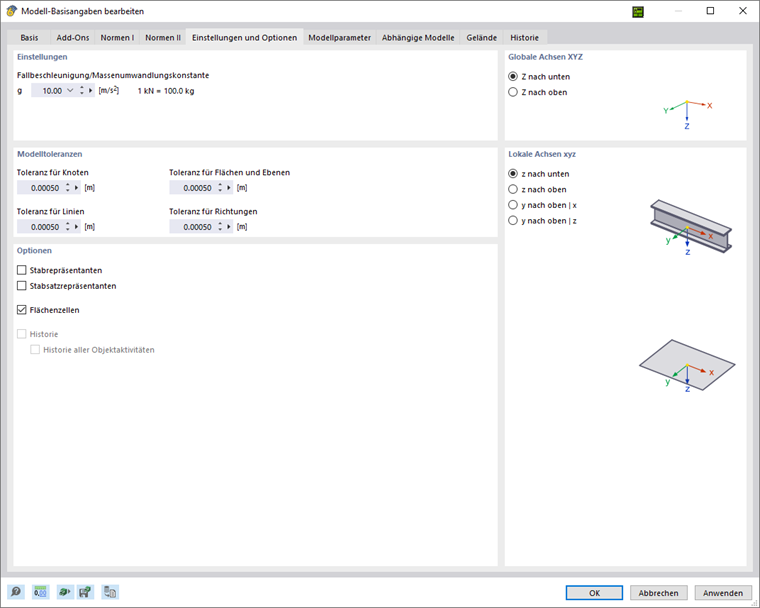

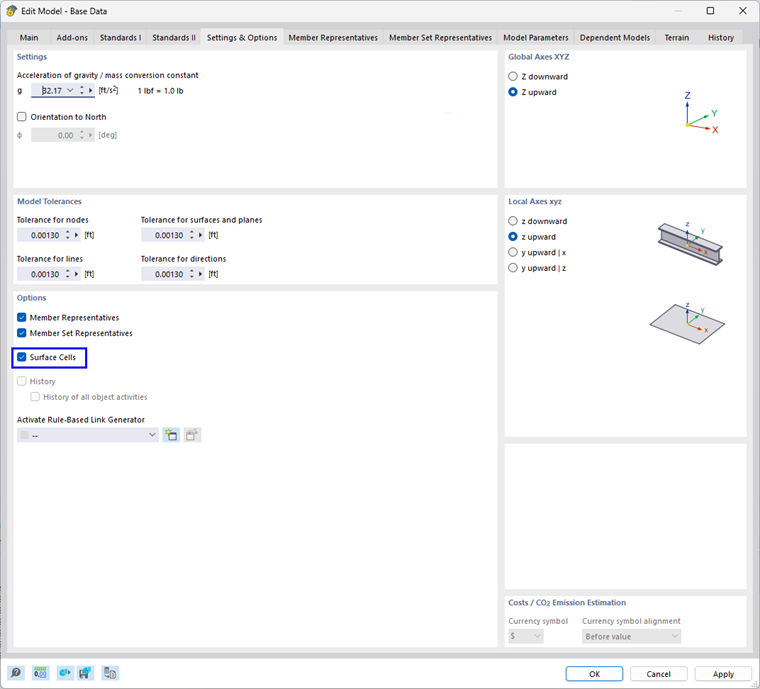

Pour considérer les ouvertures dans l’ossature bois dues aux fenêtres ou aux portes, il est recommandé d’utiliser la génération avec des « Cellules de surface ». Vous pouvez activer ces cellules de surface dans les Données de base du modèle sous Paramètres et options.

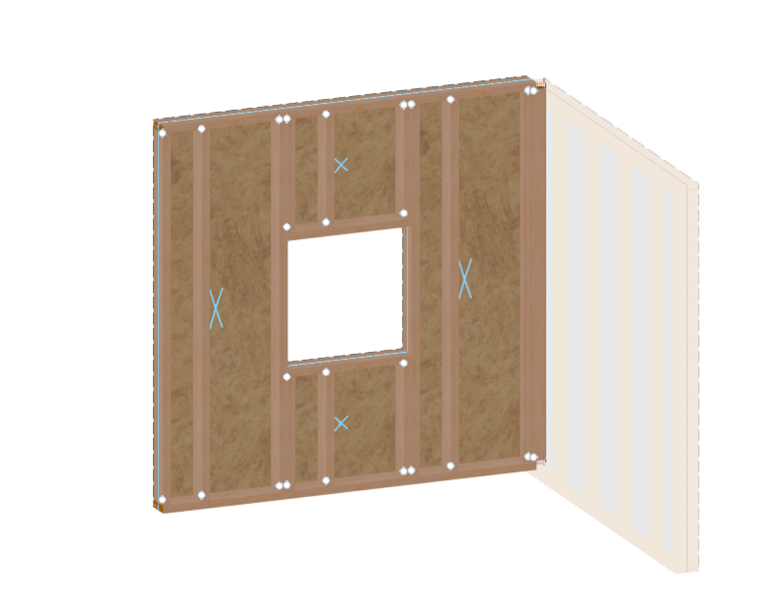

Une fois les cellules de surface activées, l’ossature bois reconnaît automatiquement les ouvertures et génère les poteaux et les poutres correspondants.
