Bois lamellé-croisé

Modèle

Un système de plancher est calculé comme une poutre continue. Cet exemple est décrit dans le chapitre 11.2 « Plancher comme poutre à deux travées » du manuel [1].

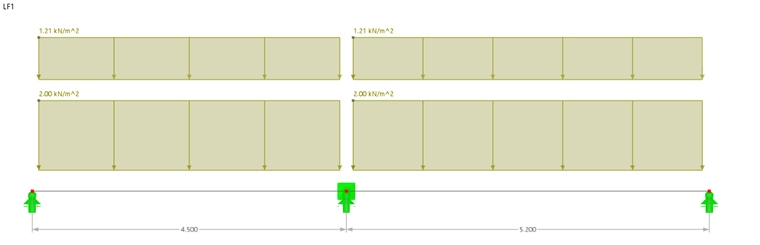

La travée est de 4,5 m dans la première travée et de 5,2 m dans la seconde travée.

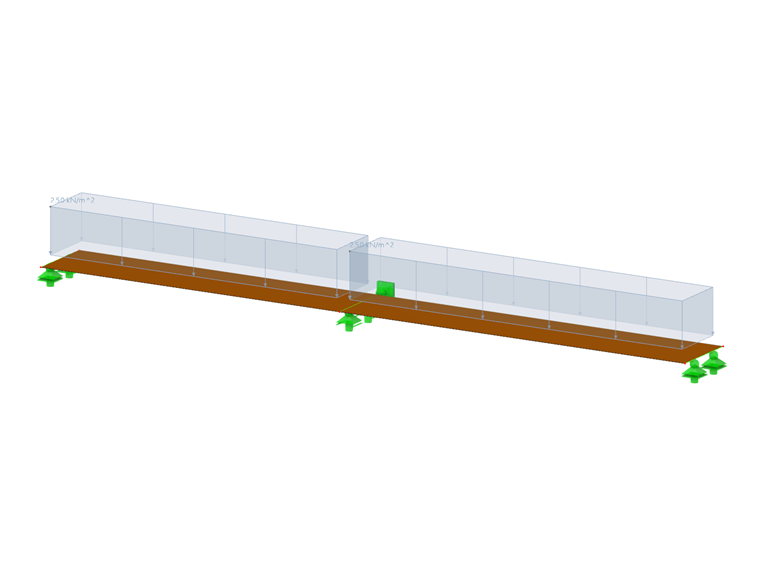

Des charges surfaciques constantes de 2 kN/m2 dans le cas de charge 1 et de 2,5 kN/m2 dans le cas de charge 2 sont appliquées. Afin de garder le poids propre identique à l’exemple de la littérature, un poids supplémentaire de 1,21 kN/m2 est appliqué dans le cas de charge 1.

Elle est calculée sur la bande de section efficace de 1 m de large. L’appui est réalisé avec des appuis linéaires fixes en uZ sur les trois appuis. L’appui du milieu est également fixe en uX. Au même endroit, un appui nodal est disposé en direction Y afin que le système ne devienne pas instable.

Élément de plaque

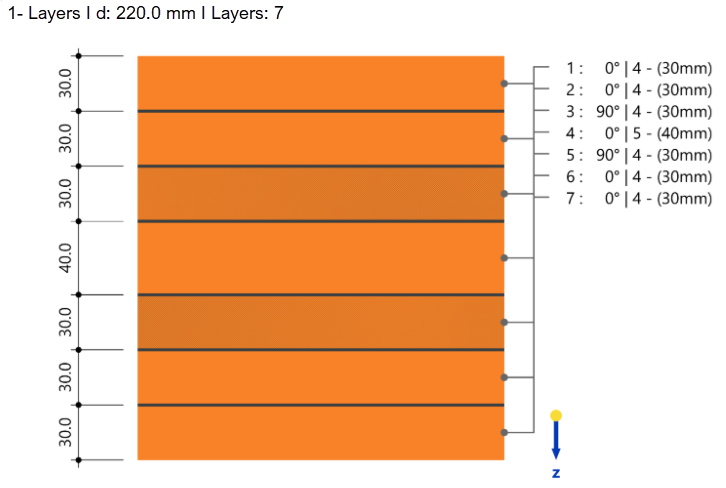

La structure de l’élément en plaque est CLT L7s2 (30l - 30l - 30w - 40l - 30w - 30l - 30l)

Il en résulte la rigidité suivante :

Le calcul de la rigidité est expliqué dans le chapitre Rigidités pour les surfaces multicouches.


Références
  1. Wallner-Novak, M.; Koppelhuber, J.; Pock, K.: Calcul du bois lamellé-croisé, principes pour la statique et la construction selon l'Eurocode, 2013, proHolz France
