Calcul des surfaces multicouches

Ce chapitre décrit les spécificités à considérer lors du calcul.

Notamment dans le cas de panneaux en bois lamellé croisé plus souples avec des lamelles plus épaisses, il est important de veiller à ce que les couches individuelles ne soient pas trop épaisses : La déformation de cisaillement élevée des panneaux déplacés en couche de 0° et 90° avec un module d’élasticité E90 = 0 pour la direction secondaire ne peut pas être représentée correctement par la théorie des plaques dans le cas de couches plus épaisses. Dans ce cas, le calcul est effectué avec des valeurs trop rigides !

L’exemple d’un panneau dit sandwich illustré dans l’image suivante en est un exemple extrême. Les couches supérieures sont composées d’une fine tôle d’acier et d’une couche intermédiaire très épaisse de mousse plastique.

Informations

Pour le calcul de tels modèles avec le module complémentaire, il est prévu d’afficher les couches intermédiaires sous forme de solides. Ainsi, une déformation due au cisaillement plus élevée peut être considérée.

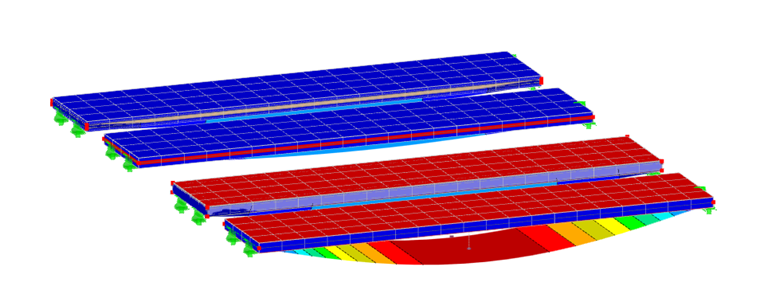

Le modèle « Déformation de cisaillement » (voir la colonne de droite) illustre ce problème. L’erreur est clairement visible dans la plaque en bois lamellé-croisé avec des couches intermédiaires très épaisses. Pour les structures en bois lamellé-croisé courantes (également affichées dans le modèle), l’erreur est proche de zéro.
