Výpočet vícevrstvých ploch

Tato kapitola popisuje zvláštnosti, které je třeba zohlednit při výpočtu.

Zejména v případě měkčích desek z křížem lepeného dřeva se silnějšími vrstvami desek je třeba dbát na to, aby jednotlivé vrstvy nebyly příliš silné: Velké smykové přetvoření desek, které jsou ve vrstvě posunuty o 0° a 90° s modulem pružnosti E90 = 0 pro sekundární směr, nelze v případě silnějších vrstev správně znázornit pomocí teorie desek. V takovém případě se výpočet provádí s příliš tuhými hodnotami!

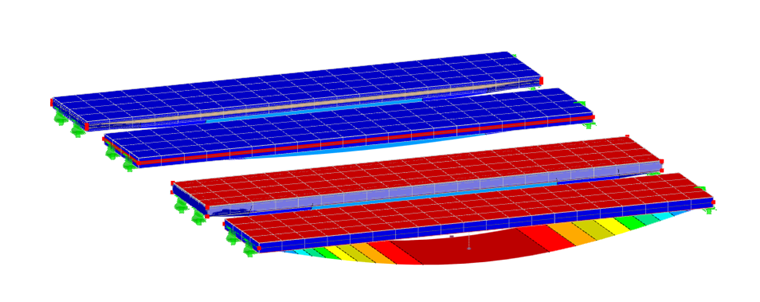

Extrémním příkladem je příklad takzvané sendvičové desky na následujícím obrázku. Horní vrstvy se skládají z tenkého ocelového plechu a velmi silná střední vrstva z pěnového plastu.

Informace

Pro výpočet takových modelů pomocí addonu existují plány pro zobrazení mezivrstvy jako těles. Lze tak zohlednit vyšší smykové přetvoření.

Problém lze pochopit v modelu "smykové přetvoření" (viz sloupec vpravo). Chyba je jasně patrná u desky z křížem lepeného dřeva s velmi silnými mezivrstvami. U běžných konstrukcí z křížem lepeného dřeva - také znázorněných v modelu - se chyba blíží nule.
